水烟用气流调节通风阀结构设计

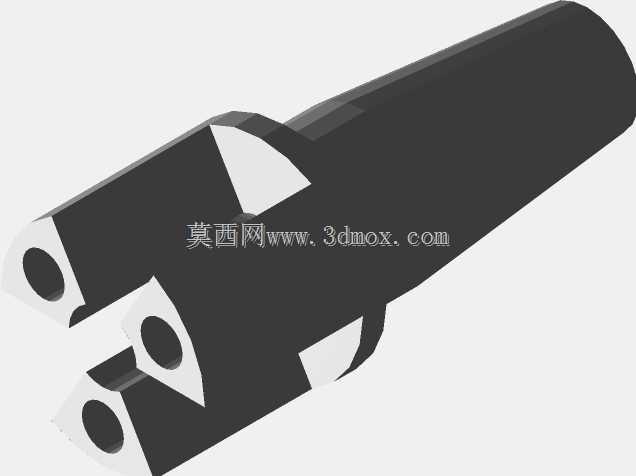

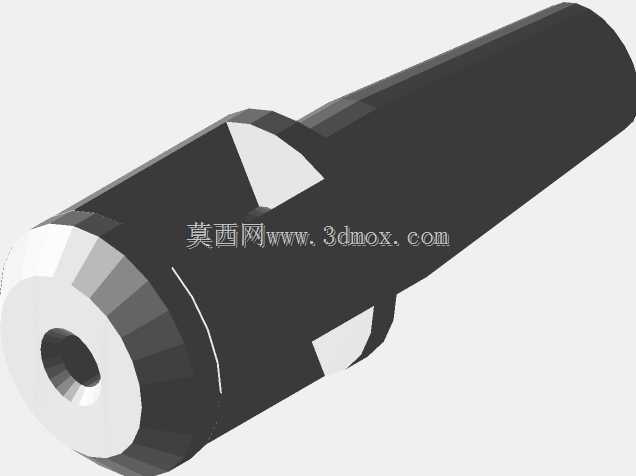

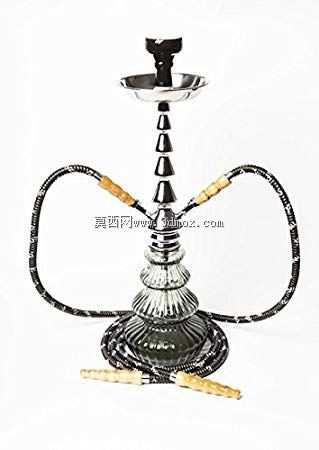

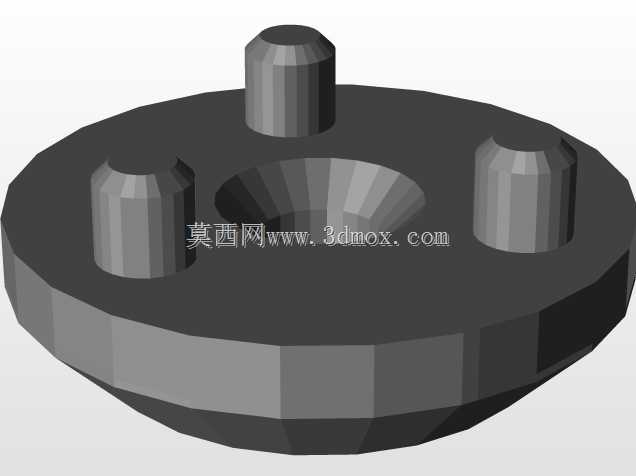

　　该通风阀主要适配于水烟烟具的气路系统中，作为气路通断与气流流量调节的核心构件，承担着平衡烟具内部负压、控制进气量、优化抽吸体验的实际作用，在水烟整套气路结构里，它安装于烟锅与瓶身之间的气路衔接位置，是直接影响抽吸阻力与烟气混合比例的关键部件。从结构设计逻辑来看，整体采用上下分段式的同轴布局，下部为锥度插接段，锥度设计参考了常规水烟接口的通用安装尺寸，外壁做了平滑过渡处理，插接时可依靠锥面的过盈配合实现与下部管路的密封衔接，无需额外加装密封件即可满足常规使用场景下的气密性要求，插接段的长度经过反复校核，既保证插接后的连接稳定性，避免使用过程中出现松脱漏气的问题，又不会过度伸入下部管路造成气路通径的缩减。上部为阀身主体结构，

　　采用周向对称的开窗式进气设计，阀身内部设置有可随气流动作的启闭结构，当使用者进行抽吸动作时，烟具内部形成负压，内部阀件在压差作用下产生位移，打开周向的进气窗口，外部空气可通过开窗进入阀腔，与烟气完成混合后进入抽吸通道；当抽吸动作停止时，阀件在重力作用下复位，封闭进气窗口，避免烟具内部的烟气无控制散逸，同时也能阻挡外部杂物进入烟具内部的气路通道。顶部的环形凸台结构一方面作为阀件的上限位结构，限制内部阀件的向上位移行程，避免阀件在大流量气流作用下脱出阀腔，另一方面顶部中心的小孔可作为辅助进气通道，在阀件未完全开启时提供稳定的基础进气量，避免抽吸初始阶段出现阻力过大的问题。整体外形做了全圆角过渡处理，没有尖锐的棱角结构，

　　既符合日常接触类用品的安全设计要求，也能在加工过程中减少应力集中的问题，若采用金属车削加工，该外形结构可通过一次装夹完成大部分外轮廓的加工工序，有效减少装夹次数带来的形位公差；若采用注塑工艺生产，该结构的拔模角度设置合理，周向开窗的结构也可通过侧向抽芯结构顺利脱模，适配多种加工工艺的生产需求。从安装边界来看，该阀的最大外径控制在常规水烟接口的适配范围内，安装后不会与周边的烟锅、烟瓶等部件产生结构干涉，整体轴向尺寸紧凑，不会额外增加烟具的整体高度，安装后整体协调性较好。在气路性能设计上，周向开窗的总通流面积经过测算，可满足常规抽吸流量下的进气需求，不会出现进气量不足导致的抽吸费力问题，同时内部阀件的动作行程经过优化，启闭动作响应灵敏，

　　可随着抽吸力度的变化动态调整进气量，实现不同抽吸力度下的气流稳定性。阀身内部的流道做了平滑过渡处理，没有突兀的截面突变，可减少气流经过时产生的紊流与异响，提升使用过程中的体验感。下部插接段的锥度参数兼容市面上多数常规尺寸的水烟接口，具备较好的通用适配性，无需对原有烟具结构进行改造即可直接替换安装。结构上没有设置细小的易脱落零件，整体装配后结构可靠性高，日常使用过程中不易出现零件卡滞、脱落的故障，日常清洁也较为方便，可直接整体冲洗后重复使用，不会因为清洁过程造成结构损坏。
