米思米型内螺纹手动球阀结构设计

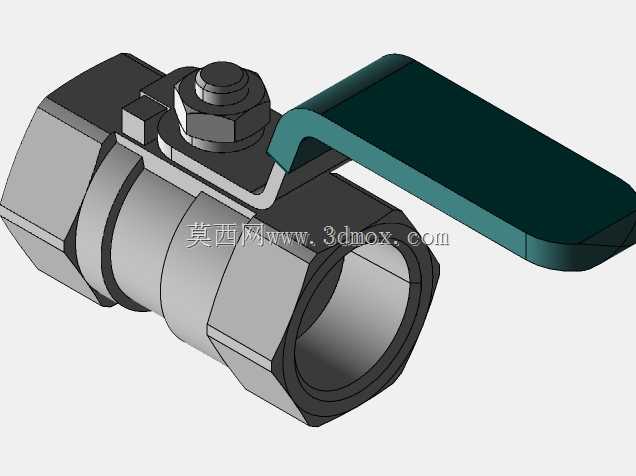

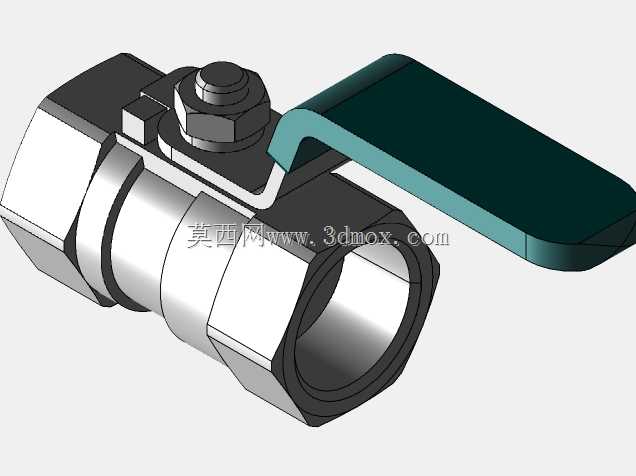

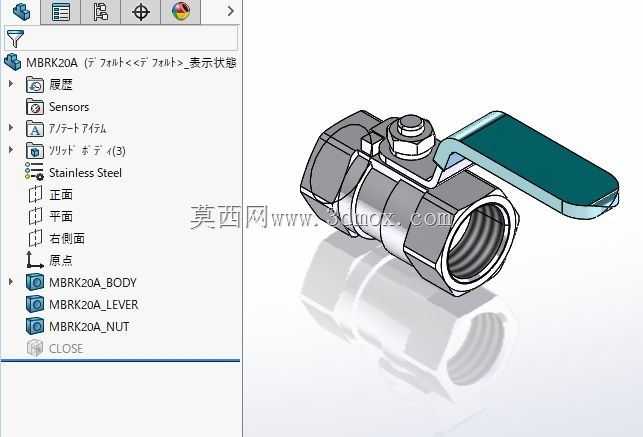

　　这款手动球阀的三维结构，核心适配中小通径的低压流体管路通断控制场景，在半导体设备气路、小型化工实验装置、民用给排水支路、自动化设备冷却循环回路里都有大量应用，区别于大口径法兰连接的工业球阀，这类小型内螺纹球阀主打紧凑安装空间下的快速通断操作，不需要配套执行器，纯手动扳动即可完成开关动作，日常维护成本极低。从结构设计逻辑来看，整个阀体采用两片式内螺纹对接结构，两端的内螺纹接口直接适配常规公制或英制管路外螺纹，不需要额外的转接接头，安装时直接在管路螺纹处缠绕生料带或涂覆密封胶即可拧紧固定，安装边界上要预留手柄扳动的操作空间，手柄从关闭状态扳动90度即可到达全开位置，因此安装位置周边不能有遮挡手柄转动的结构件，避免操作时出现卡滞。

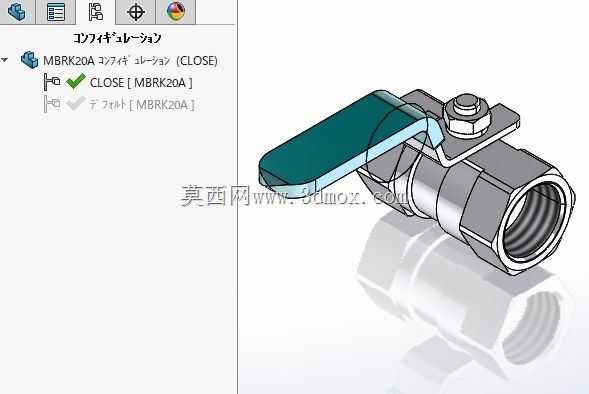

　　球体部分采用带通孔的金属球体，配合两侧的密封阀座实现密封，当手柄处于与管路平行位置时，球体通孔与管路轴线重合，流道完全导通，流体阻力极小，几乎不会产生压损；当手柄扳动到与管路垂直位置时，球体通孔完全转向垂直于管路的方向，配合阀座抱紧实现截断，密封性能可靠，常规工况下不会出现内漏。手柄采用冲压钢板折弯加包塑的结构，既保证了扳动时的结构强度，包塑层又能提升操作手感，冬季低温环境下操作也不会出现冻手的问题，手柄与阀杆的连接采用扁方定位加螺母锁紧的结构，不会出现扳动时手柄打滑的问题，阀杆处设置了密封填料结构，长期使用如果出现阀杆处外漏，只需要适当拧紧阀杆压帽即可补偿密封磨损，不需要整体拆解阀门。在实际选型应用中，这类球阀适合输送水、

　　压缩空气、低压油品、惰性气体等介质，不适合输送带有硬质固体颗粒的流体，避免颗粒划伤球体和阀座密封面导致密封失效；安装时要注意阀体上标注的介质流向箭头，虽然球阀双向都可以实现密封，但顺着流向安装能大幅降低阀座受到的长期介质冲刷，延长阀门的使用寿命。建模过程中对各个配合间隙做了符合实际加工要求的预留，比如球体与阀座的配合过盈量控制在合理范围，既保证密封压力足够，又不会因为过盈量太大导致扳动手柄的力矩过大，操作费力；阀杆与阀体的配合间隙预留了密封填料的安装空间，同时保证阀杆转动顺畅无卡滞；两端内螺纹的收尾长度、退刀槽结构都符合常规管螺纹的加工规范，不会出现实际加工后螺纹无法拧到底的问题。从安装尺寸来看，

　　这款球阀的整体长度远小于同通径的闸阀、截止阀，轴向占用空间小，在布局紧凑的设备内部管路中优势明显，阀体的六角外形方便安装时用扳手卡住拧紧，不会出现拧紧时阀体打滑的问题，顶部的阀杆压帽结构也预留了扳手操作空间，后期维护调整密封时不需要把阀门从管路上拆下来，直接在安装位置就能完成调整作业。
