水烟排气调控阀组结构设计方案

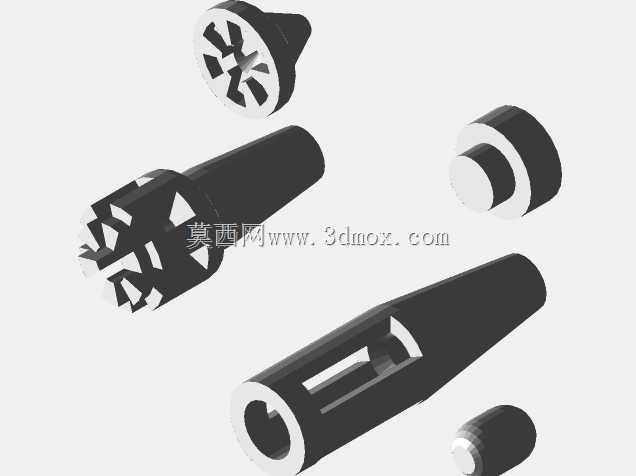

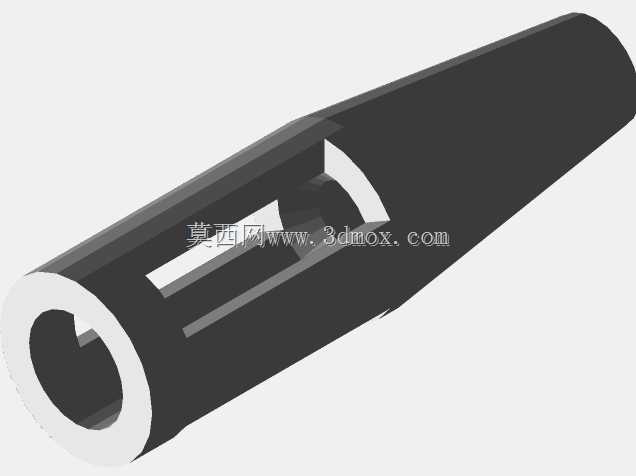

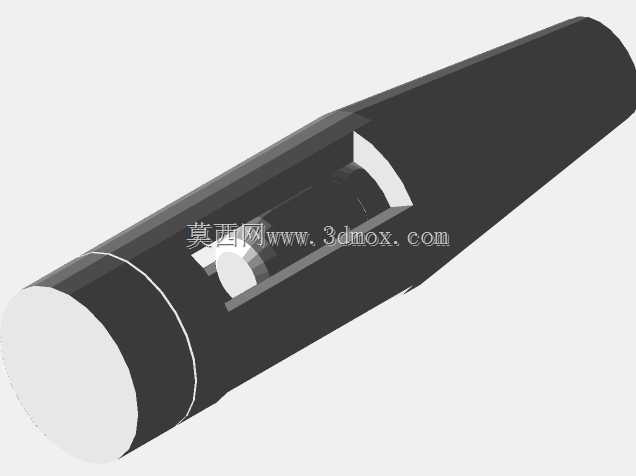

　　在民用烟具的气路系统设计中，排气阀组是决定使用体验的核心功能部件，直接影响烟气流速、负压稳定性以及余气排出效率，不同于工业管路阀门的高压强密封设计逻辑，这类适配水烟管路的排气阀组需要兼顾低流阻、快响应、易拆装的特性，同时要适配常规水烟管路的通用安装口径，降低用户的替换改装成本。从结构组成来看，整套阀组分为阀座外壳与内置阀芯两个核心部分，外壳采用锥柱过渡的外形设计，上部为等直径圆柱段，预留足够的内部空间容纳阀芯复位结构，下部为收窄的锥段，能够顺畅插入标准规格的水烟排气管路接口，外壁无需额外设置复杂的卡扣结构，依靠锥面的过盈配合即可实现稳定固定，同时兼顾密封性能，避免气路从安装接缝处泄漏。外壳中段开设的矩形观察窗口并非装饰结构，

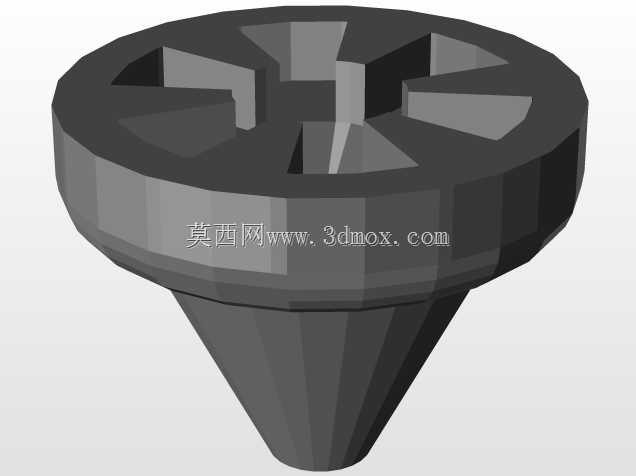

　　一方面可以直观观察内部阀芯的工作位置，判断阀组是否处于正常开合状态，另一方面能够在阀芯卡滞时，无需完全拆解阀组即可进行简单的故障排查与清理，适配烟具使用场景下需要定期清理烟油残留的维护需求。内置的黄色阀芯为整套阀组的功能核心，采用上下锥面过渡的梭形结构，上部锥面为密封配合面，在阀组处于闭合状态时，能够与外壳内部的密封台阶紧密贴合，阻断气路的反向流通，避免外部空气倒灌破坏水烟腔体内的负压环境；下部锥面为导流结构，当用户进行吸气动作时，气流带动阀芯向上抬升，下部锥面能够将进入阀组的气流均匀导向四周的排气槽，降低气流通过时的湍流噪声，同时减少烟油在阀体内壁的附着堆积。阀芯周向均匀分布的四个通槽为气流通道，槽道的宽度经过反复校核，既保证足够的通气面积，避免吸气时出现气阻过大、抽吸费力的问题，又能对阀芯的移动行程形成限位，防止阀芯在气流冲击下出现过度抬升导致复位卡滞。阀芯与外壳之间采用间隙配合，配合公差控制在0.1mm以内，既保证阀芯上下移动的顺畅度，不会因为烟油附着出现粘滞，又避免间隙过大导致的气路泄漏。在实际应用场景中，这类阀组通常安装在水烟的排气管路中段，替代传统的固定孔径排气结构，能够根据用户的抽吸力度自动调整阀门开合度：当用户轻吸时，阀芯抬升行程小，通气面积小，气流流速平缓，适合小流量慢吸的使用需求；当用户深吸时，阀芯抬升行程增大，通气面积同步扩大，保证大流量气流顺畅通过，不会出现憋气感。在安装边界上，

　　阀组的最大外径适配市面上主流的30mm口径水烟管路，下部锥段的最小插入直径为20mm，能够兼容一定范围内的不同壁厚管路，整体安装长度控制在80mm以内，不会因为加装阀组导致管路整体长度过长，影响烟具的整体摆放与使用。设计过程中特意规避了细小的零散零件，整套阀组仅由外壳与阀芯两个部件组成，没有额外设置弹簧等弹性复位件，依靠阀芯自身重力与气流压力差实现复位，一方面减少了零件数量，降低了生产装配的复杂度，另一方面避免了弹簧长期接触烟油出现锈蚀、弹性衰减的问题，大幅提升了阀组的使用寿命。外壳的外表面采用哑光磨砂质感设计，没有多余的防滑纹路，依靠锥柱过渡的外形即可满足安装时的握持施力需求，用户在拆装清理时可以直接握持外壳锥段进行插拔操作，

　　不会出现打滑问题。阀芯的表面做了光滑处理，减少烟油的附着面积，日常清理时仅需将阀芯从外壳中倒出，用纸巾擦拭表面即可去除残留烟油，维护操作十分简便。从气路性能来看，这套阀组的正向通气阻力低于100Pa，在常规抽吸流量下不会产生明显的吸气阻力，反向密封压力能够达到500Pa，完全满足水烟使用过程中的负压保持需求，不会出现因为密封不严导致的烟气变淡、抽吸无力的问题。在结构强度方面，外壳采用常规的硬质耐磨材质，壁厚控制在2mm，既保证足够的结构强度，日常插拔、轻微磕碰不会出现开裂变形，又不会因为壁厚过大导致整体重量过重，增加管路的承重负担。阀芯采用轻质耐磨材质，整体重量控制在5g以内，保证较小的气流压力即可带动阀芯抬升，提升阀组的响应灵敏度，用户开始抽吸的瞬间阀门即可开启，停止抽吸时阀芯能够依靠自身重力快速下落闭合，不会出现余气延迟排出的问题。
