桌面级微型数控车床结构设计方案

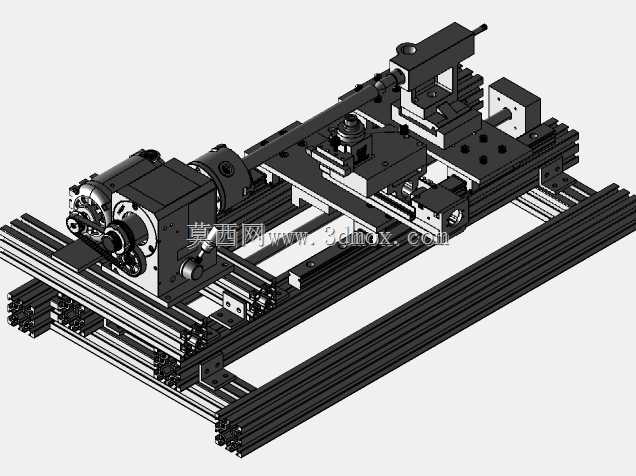

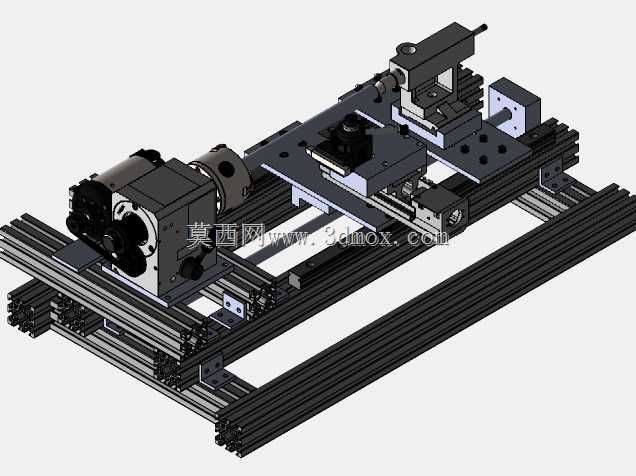

　　这款微型数控车床的结构设计，核心瞄准小尺寸零件的小批量精密加工场景，既适配职业院校数控实训教学的入门操作需求，也能满足个人工坊、创客空间对小型金属、非金属零件的切削加工需要，相比工业级全尺寸车床，它的占地空间不足0.5平方米，能够直接放置在常规工作台面上完成安装固定，不需要额外做设备基础浇筑，对安装场地的承重、空间要求极低。从整体结构布局来看，设备采用铝型材拼接搭建的床身底座框架，这种设计思路一方面是利用铝型材的标准化槽道结构，方便各功能部件的位置调整与后期改装，另一方面铝型材本身的刚性足够承载小型切削作业的载荷，同时自重较轻，便于设备的搬运与位置挪动。主轴单元布置在床身的左侧位置，集成了主轴电机与卡盘安装结构，

　　能够夹持直径在100mm以内的棒料工件，主轴的回转精度控制在0.02mm以内，可满足小型零件的外圆车削、端面车削、内孔镗削等常规加工工序的精度要求。进给系统采用十字滑台结构，横向与纵向的运动导轨都选用了线性滚珠导轨，搭配滚珠丝杠传动副，能够实现0.01mm的进给分辨率，滑台的行程范围覆盖X向80mm、Z向200mm，足够完成小型零件的全行程走刀加工，刀架部分采用手动快换刀座结构，可同时安装2-3把不同用途的车刀，换刀时不需要重新做复杂的对刀操作，能够缩短单件加工的辅助时间。在安装边界的设计上，设备所有的电气走线都沿铝型材的槽道内部布置，外部没有裸露的明线，既避免加工过程中切屑刮擦线缆造成损坏，也让设备整体外观更加规整，

　　设备的总宽度控制在350mm，总长度控制在600mm，高度控制在300mm，工作台安装时只需要预留700*400mm的平面空间，就能够完成设备的固定与操作空间预留，底部的四个支撑脚采用可调式橡胶脚杯，能够根据工作台面的平整度调整设备水平，避免因台面倾斜导致的加工精度偏差。从实际使用的场景出发，这款设备可以加工铝件、铜件、工程塑料等易切削材质的小型零件，比如定制化的小尺寸轴类零件、法兰盘、小型连接件，也可以用于加工3D打印零件的后续精密修整，去除打印层纹保证尺寸精度，在教学场景中，学生可以通过这款设备直观理解数控车床的坐标系设定、走刀路径规划、刀具补偿设置等基础操作，不需要直接操作大型工业机床，降低了实训过程中的操作风险，

　　也减少了实训材料的消耗。设计过程中特意将传动部件的润滑点都设置在容易操作的外侧位置，日常维护时不需要拆解设备外壳就能够完成导轨与丝杠的润滑保养，主轴的转速范围覆盖100-3000rpm，能够根据不同的加工材质调整合适的切削线速度，比如加工塑料件时可以调高转速获得更好的表面光洁度，加工铝件时配合合适的进给量能够避免积屑瘤的产生。滑台的限位结构采用硬限位加软限位双重保护，当滑台运动到行程极限位置时，首先触发软限位停止运动，若软限位失效则硬限位块会阻挡滑台继续运动，避免丝杠超程造成部件损坏，设备的控制单元布置在床身的后侧位置，与加工区域做了物理分隔，能够阻挡切削液与切屑进入控制单元内部，延长电气元件的使用寿命。在结构刚性的优化上，铝型材框架的连接部位都采用了高强度角码加固，在切削载荷较大的主轴安装位置与滑台安装位置，额外增加了加强筋板，避免加工过程中出现结构震颤影响加工表面质量，卡盘采用手动三爪自定心卡盘，夹持工件时能够自动定心，不需要复杂的找正操作就能够保证工件的同轴度要求，适合小型零件的快速装夹加工。
