水利渠道自动控制闸门结构设计

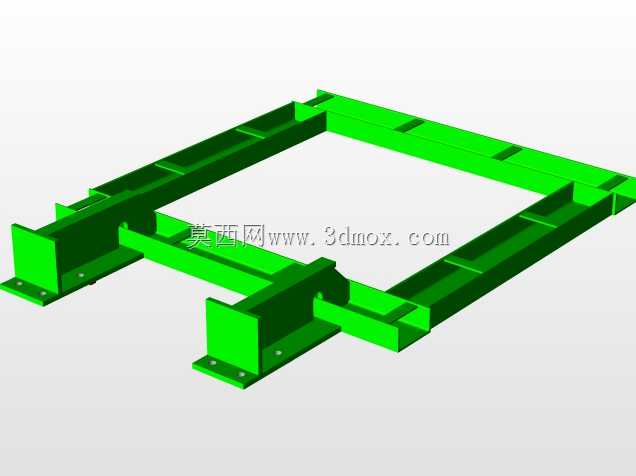

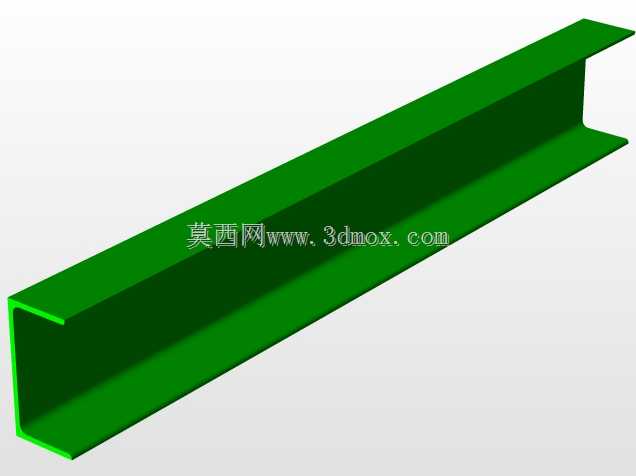

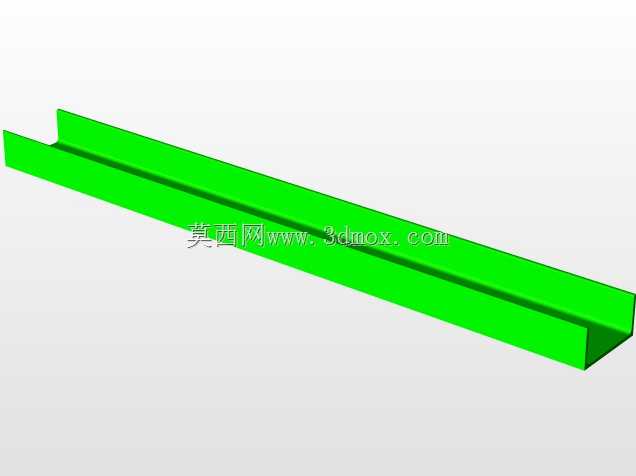

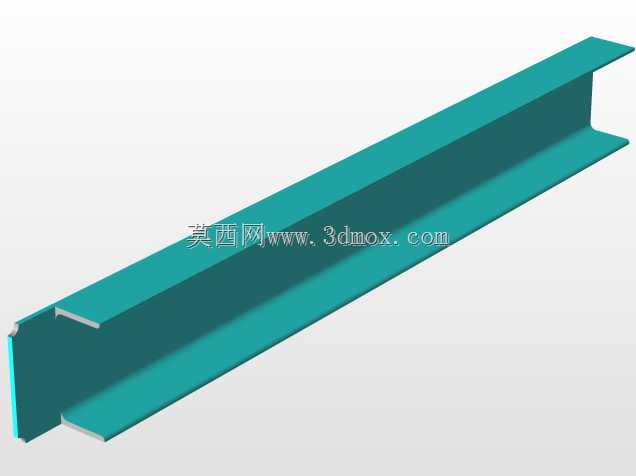

　　这套自动闸门结构主要面向农田灌排干支渠、小型水利枢纽引水口、城市景观水系水位调控段的控水需求设计，区别于传统手动螺杆式闸门，整套结构将闸板支撑、导向限位、驱动安装基座做了一体化整合，适配常规矩形断面输水渠道的安装场景，可直接嵌入渠道末端的混凝土预埋结构中，无需额外搭建独立的驱动设备安装平台。从结构组成来看，闸板采用框格加强的平板式结构，迎水面设置整面密封胶条安装槽，背水面通过纵横交错的加强筋提升整体刚度，避免长期受水压作用出现板面变形导致的密封失效问题，闸板两侧嵌入混凝土基座的导向槽内，导向槽预留了2mm的滑动间隙，间隙内填充自润滑耐磨衬条，既可以保证闸板升降过程无卡滞，也能避免泥沙进入滑动间隙造成的磨损卡阻。

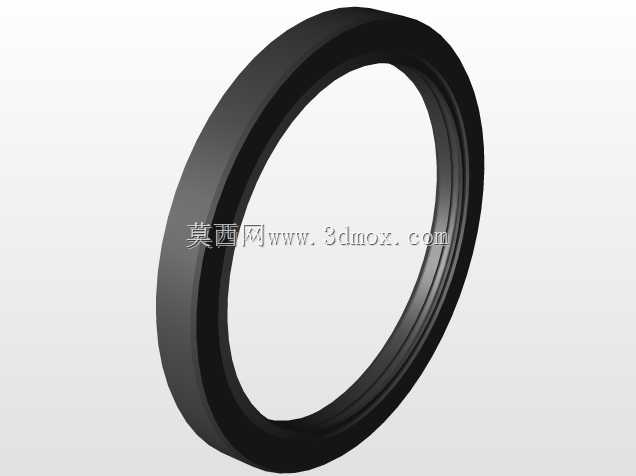

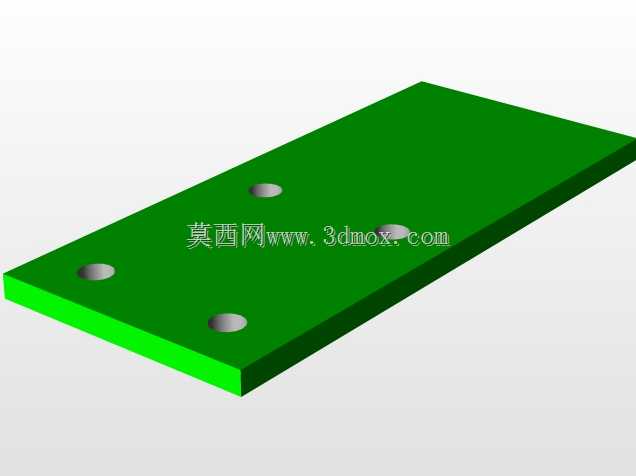

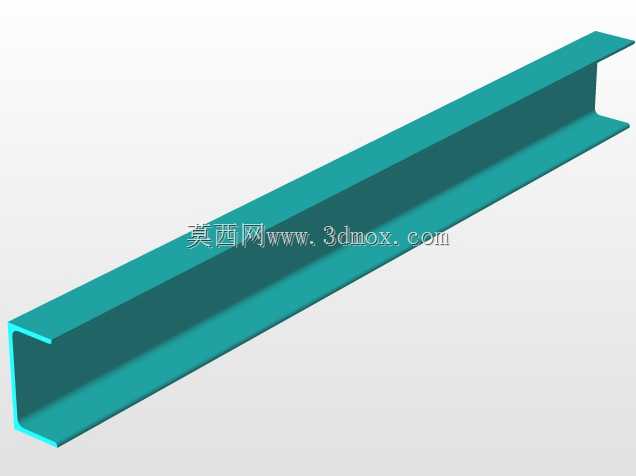

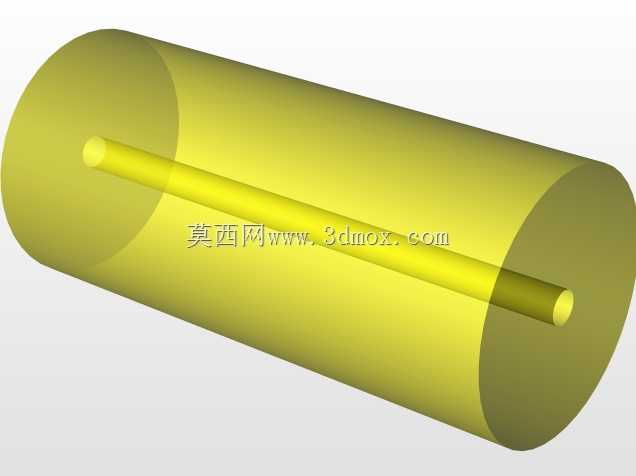

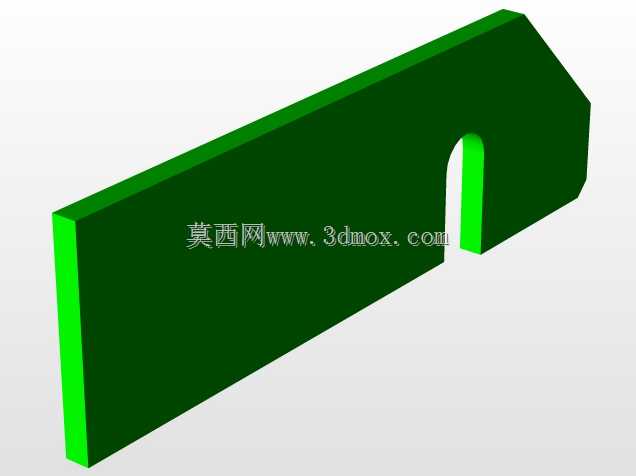

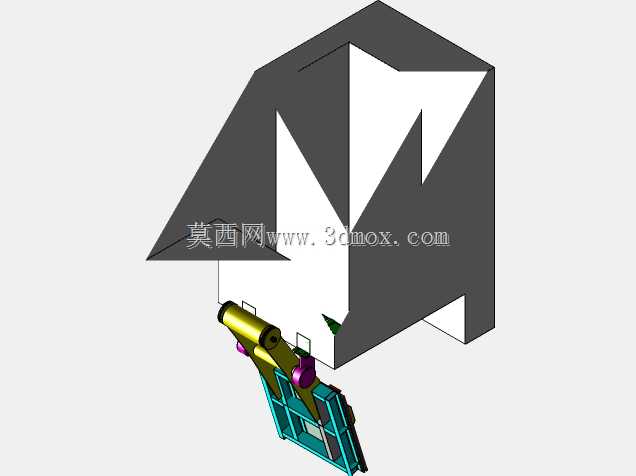

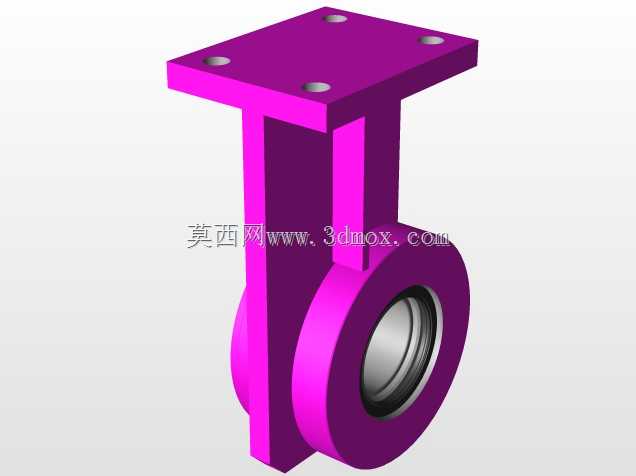

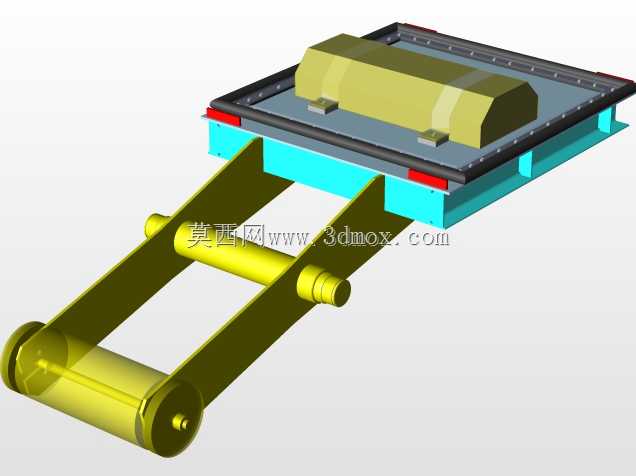

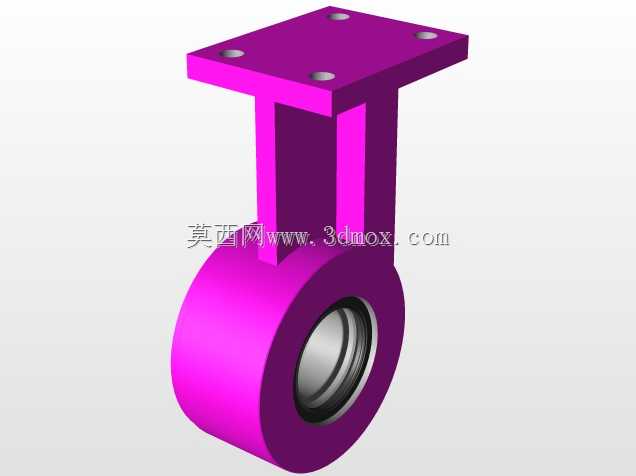

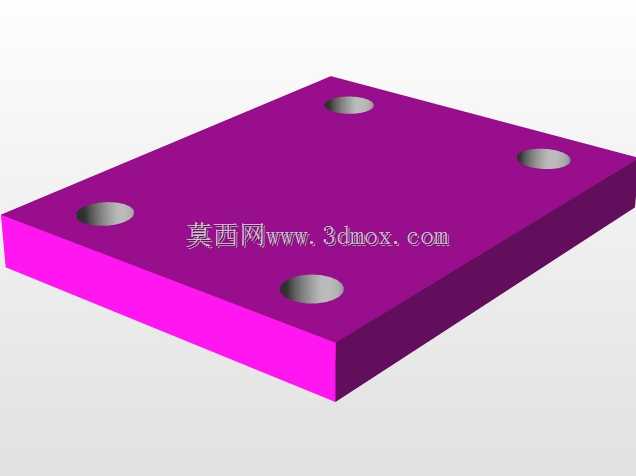

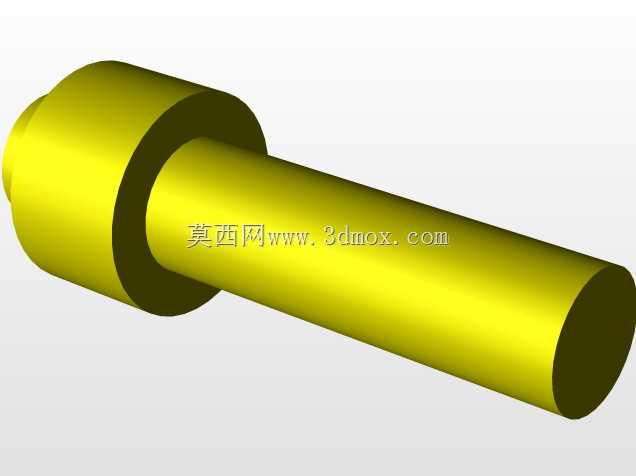

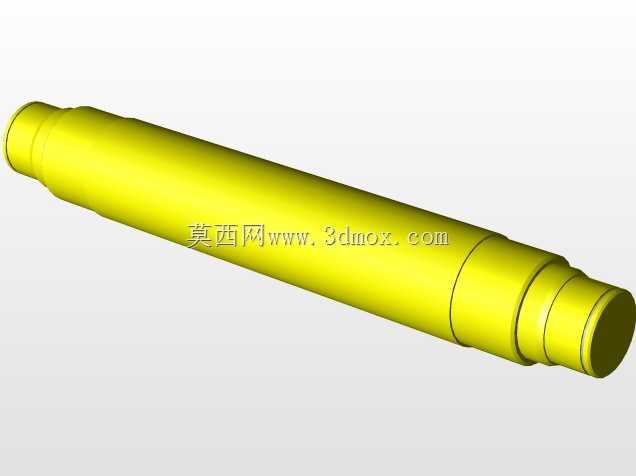

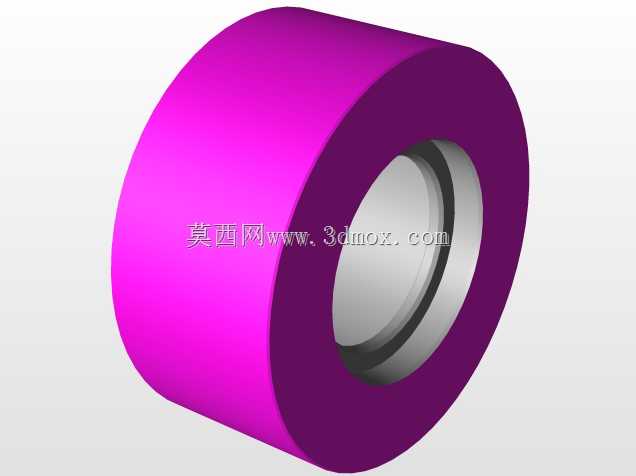

　　驱动端采用摆臂式传动结构，将驱动部件的安装位置设置在闸室顶部的混凝土台面上，避开了水面飞溅、泥沙淤积的区域，相比传统螺杆直驱的结构，能大幅降低驱动部件的防水密封要求，减少日常运维的清理工作量，摆臂与闸板顶部的连接点设置了自润滑关节轴承，可以抵消闸板升降过程中微小的偏摆量，避免传动件出现别劲卡滞的问题。设计过程中重点考虑了现场安装的适配性，混凝土基座的外形尺寸匹配常规渠道的衬砌厚度，基座底部设置了与渠道底板衔接的预埋钢筋接驳位，安装时可直接与渠道衬砌的钢筋网焊接后一体浇筑，不需要针对闸室做特殊的结构加宽处理；闸板的最大提升高度预留了足够的过流断面，完全开启时闸板底部高出渠道设计最高水位，不会对渠道的行洪、过流能力造成额外影响，

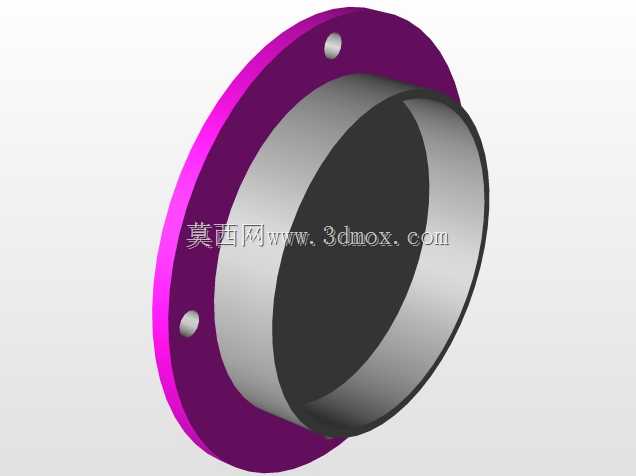

　　闸板全关状态下，密封面的压紧量通过摆臂的行程限位控制，可保证迎水面设计水头下无明显渗漏。从实际使用的角度出发，这套结构的导向槽内预留了泥沙沉降的空腔，日常输水过程中带入导向槽的泥沙会自然沉降到空腔底部，运维时只需打开空腔端部的密封盖板即可完成清淤，不需要将整个闸板拆出清理；驱动摆臂的转动支点设置了防尘密封结构，可适应户外露天、高湿度的工作环境，长期使用无需频繁加注润滑脂。整套结构的受力传递路径经过多轮校核，闸板承受的水压力会通过两侧导向槽直接传递到混凝土基座上，传动摆臂仅需要承受闸板升降的竖向作用力，不需要承担水压力带来的横向载荷，因此驱动部件的选型不需要过大的功率储备，既能降低配套驱动的采购成本，也能提升整套设备长期运行的可靠性。

　　针对不同渠道的宽度差异，这套结构的闸板部分可通过调整横向加强筋的间距做等比例缩放，导向槽、驱动摆臂的连接结构保持通用化设计，可覆盖多数中小型输水渠道的控水需求，安装时仅需要根据现场渠道的实际断面尺寸调整闸板宽度，其余零部件均可实现通用互换，降低了备件储备的成本。
