工业检测用直角式西格玛笼安装固定支架

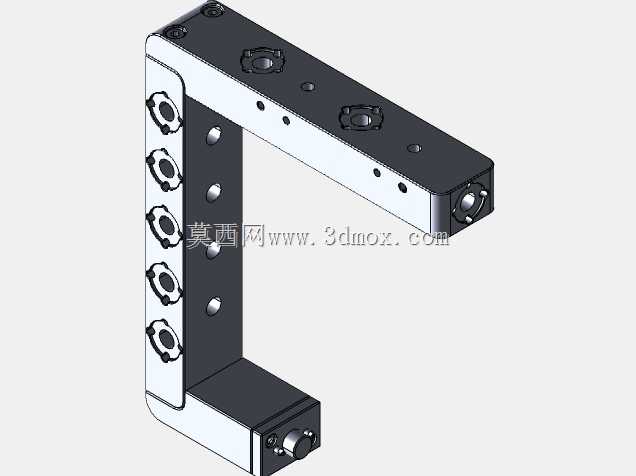

　　在机器视觉检测、光学实验平台搭建、工业传感器布设这类对安装位置精度有较高要求的场景里，这类直角式西格玛笼支架是很常用的支撑定位构件，主要用来承接西格玛系列光学元件、传感模块的直角转角安装需求，解决两个垂直安装面之间的元件同轴衔接、位置固定问题，避免多组件拼接时出现的光轴偏移、安装面错位问题。从结构设计来看，这款支架采用L型一体化折弯成型的主体结构，两个垂直臂的长度做了差异化设计，长臂段预留了多组等距排布的标准笼式安装孔位，短臂段对应设置了同轴定位的锁紧结构，孔位间距完全匹配西格玛标准笼式系统的安装模数，不需要额外做转接板加工，就能直接和同系列的笼板、安装环、调整座直接拼接锁紧。设计阶段优先考虑了安装后的整体刚性，

　　主体基材选用硬质铝合金做表面阳极氧化处理，在控制整体重量的同时，能保证长期使用下不会因为装夹应力出现形变，两个垂直臂的内侧垂直度公差控制在0.02mm以内，保证转角安装后光轴的垂直精度满足光学检测类设备的装配要求。长臂上的安装孔分为两类，一类是贯穿的沉头锁紧孔，用来和相邻的笼式组件做端面锁紧，另一类是侧面的顶丝孔，装配时可以通过侧面顶丝微调穿入笼杆的轴向位置，调整到位后直接锁紧，不需要反复拆卸端面紧固件就能完成位置微调。短臂端设置了端部的锁紧压环结构，用来固定穿入的笼杆端部，避免悬臂过长时出现端部晃动，同时短臂的端面也预留了标准安装孔，可以直接固定在光学平台、设备安装立板上，作为整个笼式系统的转角固定基座。

　　实际选型使用时需要注意安装边界，长臂的有效安装长度可以容纳5组标准厚度的笼式元件叠装，短臂的安装面到转角处的避让距离足够容纳常规尺寸的CCD传感器、小型滤光片架的安装空间，不会出现元件和转角处的结构干涉。两个臂的侧面都做了倒角处理，没有尖锐的加工毛刺，装配时不会划伤操作人员或者配套的光学元件表面。这类支架在实际产线的视觉检测工位上，常用来搭建转角式的光路通道，把水平方向入射的光线通过支架转角处的反射镜组件折转到垂直方向的相机采集端，相比用多个独立安装座拼接的结构，一体化的L型支架能减少拼接带来的累积误差，日常维护时拆卸调整也更方便，不需要重新校准整个光路的垂直度。在实验室的光学实验搭建中，这类支架也常用来做传感器的直角安装固定，

　　把光电传感器、激光发射头固定在两个垂直的安装面上，保证发射端和接收端的位置相对固定，减少外部振动带来的位置偏移。设计时没有做多余的减重镂空结构，就是为了保证支架的整体抗振性能，在车间有常规设备振动的环境下，支架本身不会产生谐振，保证安装在上面的光学元件、传感器位置稳定。安装孔的位置度公差在加工时做了严格管控，相邻孔位的位置偏差不超过0.01mm，和标准西格玛笼杆配合时不会出现卡滞、装不上的问题，侧面的顶丝孔采用细牙螺纹，锁紧时的进给量更精准，不会因为顶紧力过大把笼杆顶变形，也不会因为锁紧力不足出现组件滑移。端部的压环结构采用嵌入式设计，不会突出支架的外表面，避免和周边的其他设备构件产生干涉，压环的内孔和笼杆采用间隙配合，装配时可以顺畅穿入，锁紧后能提供足够的夹持力，保证悬臂端的元件不会因为自重出现下垂偏移。
