传感器安装用直角折弯加强型固定支架

　　做设备结构设计这么多年，传感器安装支架看似是不起眼的小零件，实则直接影响检测元件的定位精度、长期运行稳定性，很多现场调试出的检测误判、信号偏移问题，追根溯源往往是支架选型或设计不合理导致的。这款直角折弯结构的固定支架，就是针对工业现场传感器安装的常见痛点做的优化设计，适配绝大多数工业场景下的光电、接近、位移类传感器的侧装、立面固定需求。

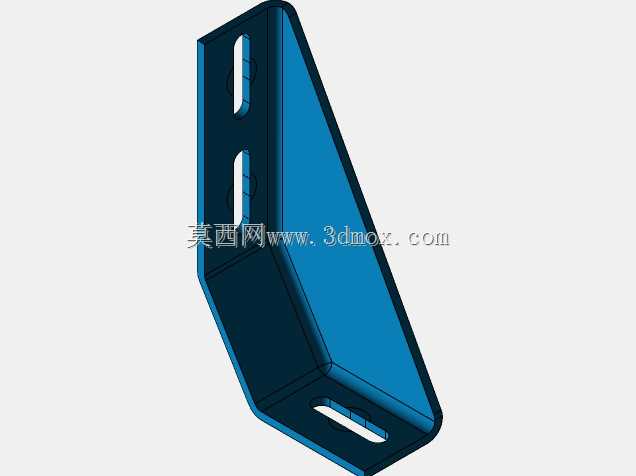

　　从结构形态来看，这款支架采用单块板材一体折弯成型，两个互相垂直的安装面分别承担设备基体连接、传感器承载固定的功能，折弯处做了大圆弧过渡处理，避免应力集中导致的长期受力变形，同时在折弯转角的内侧形成自然的加强筋结构，相比两块板材拼接焊接的直角支架，一体折弯的结构没有焊缝开裂的风险，整体抗扭、抗弯折刚度提升明显，哪怕现场有设备运行带来的持续振动，也不会出现支架松垮、角度偏移的问题。

　　具体到安装边界的设计，两个垂直安装面上都开设了长圆形的调节腰孔，而非固定直径的圆孔，这一点是现场安装调试的核心实用设计：与设备基体连接的安装面腰孔沿竖直方向排布，允许安装时根据实际检测高度做上下位置微调，不需要提前把安装孔位打得分毫不差，降低了现场安装的孔位加工精度要求；承载传感器的安装面腰孔沿水平方向延伸，传感器固定后可以根据检测距离的需求做前后位置微调，调试时不用反复拆装支架，只需要松掉固定螺丝就能滑动调整位置，找正检测点位后再锁紧即可，能大幅缩短现场调试的时间成本。

　　从实际应用场景来说，这类支架的适用范围非常广：在自动化输送线的工件检测工位，可以把支架固定在输送线的铝型材侧边上，安装光电传感器检测工件到位信号，腰孔的调节余量可以适配不同尺寸工件的检测高度差；在机床设备的安全防护区域，可以用这款支架固定接近传感器，检测防护门的开合状态，一体折弯的结构强度足够承受机床运行的切削振动，不会因为长期震颤导致传感器位置偏移触发误报警；在非标自动化设备的工位上，还可以用来固定小型视觉传感器、光纤检测头，直角结构的垂直基准面能保证传感器的检测面与被测面保持平行，避免因为安装面倾斜导致的检测距离偏差、信号采集不全问题。

　　设计这类支架的时候，首先要考虑的是安装面的平面度，一体折弯成型后两个安装面的平面度公差需要控制在0.1mm以内，保证固定后传感器的安装基准不发生偏斜；其次是腰孔的宽度设计，要适配常用的M4、M5固定螺丝，孔的长度预留至少15mm的调节余量，覆盖绝大多数现场调试的位置调整需求；折弯边的高度设计也有讲究，既要保证足够的支撑高度避开设备上的干涉部件，又不能过高导致支架悬臂太长产生挠度变形，这款支架的两个安装面的边长比例经过优化，在保证足够安装操作空间的前提下，把悬臂受力带来的变形量控制在微米级，不会因为支架自身形变影响传感器的检测精度。

　　另外，支架的边角都做了倒钝处理，没有尖锐的毛刺飞边，现场安装调试的时候不会划伤操作人员，表面做了氧化喷塑处理，在潮湿、有少量切削液飞溅的工业现场也能起到防锈防腐蚀的作用，延长零件的使用寿命。相比市面上常见的薄铁片冲压支架，这款支架的板材厚度经过选型计算，在承受常规传感器重量的前提下，不会因为手动拧紧螺丝就发生板面变形，安装后整体刚性充足，哪怕是设备启停带来的冲击载荷，也不会让支架产生共振，保证传感器长期运行的位置稳定性。很多设计新人做传感器安装结构的时候，往往随便画个直角片就出图，忽略了调节余量、结构刚度、安装干涉这些实际问题，等到现场安装的时候才发现孔位对不上、支架晃动感明显、传感器角度歪了调不动，反而要重新做件耽误项目进度，这种经过实际场景验证的标准化支架结构，完全可以直接纳入通用零件库，在不同项目里复用，减少重复设计的工作量，同时降低现场安装调试的故障概率。
