带绕组结构的电机转子装配结构

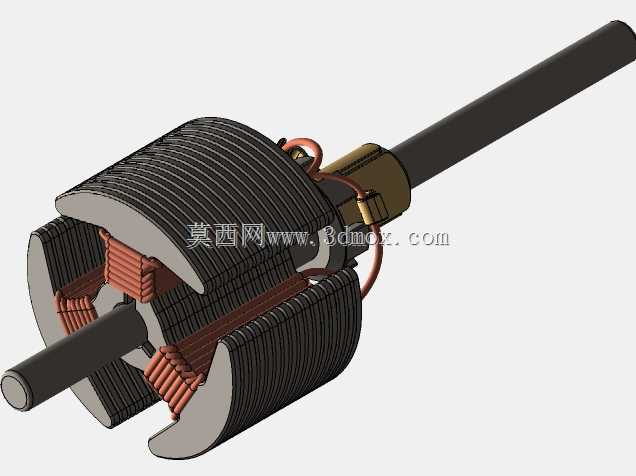

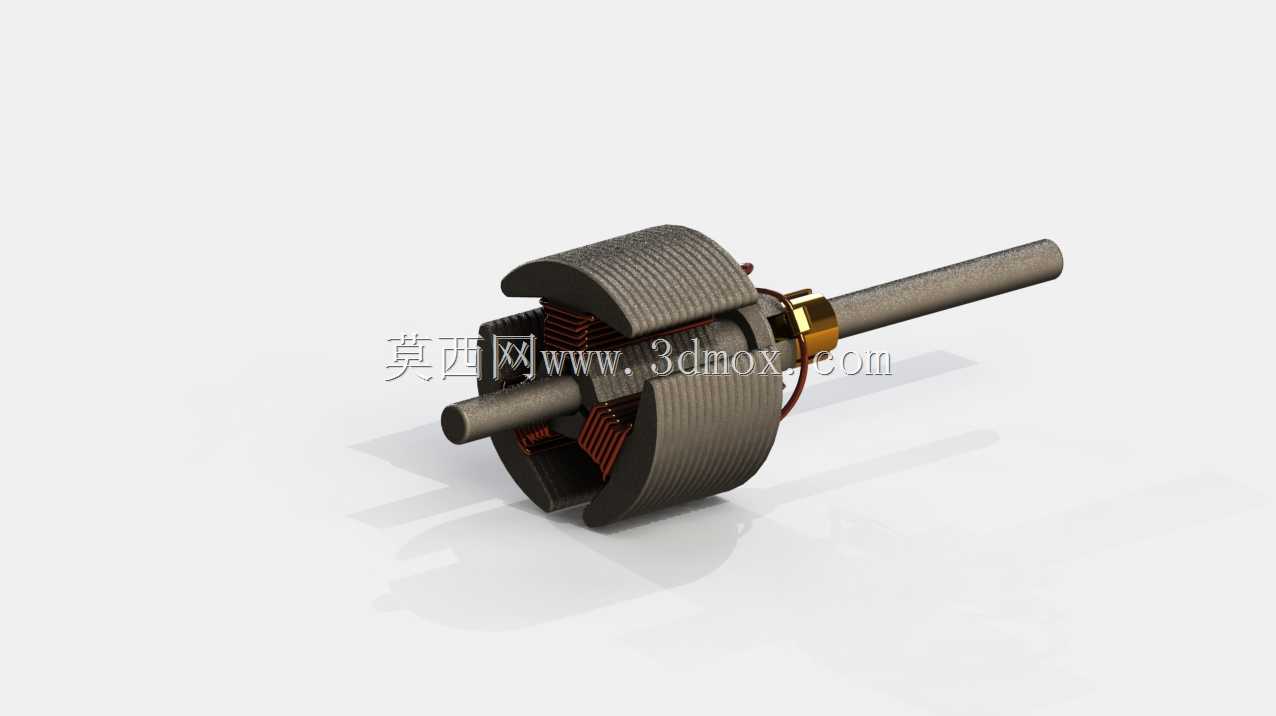

　　在中小型交直流电机、伺服驱动单元的结构设计环节，转子作为实现电能与机械能转换的核心旋转部件，其结构合理性直接决定整机的运行效率、振动噪声水平与长期服役可靠性。这套转子结构采用叠压硅钢片作为铁芯基体，冲片叠装过程中严格控制片间绝缘与叠压系数，既能够有效降低交变磁场下的涡流损耗，也能保证铁芯整体的结构刚度，避免高速旋转时出现冲片错位或松散问题。铁芯外圆均匀分布的嵌线槽内，规整排布着绝缘处理后的绕组线圈，绕组端部通过绝缘衬垫与铁芯、转轴实现可靠隔离，线圈引出端通过集电环结构与外部供电回路连通，能够在通入励磁电流后与定子侧磁场产生相互作用，输出持续的旋转扭矩。贯穿铁芯中心的阶梯轴结构经过轴肩定位设计，铁芯装配位置设置有轴向限位结构，

　　可避免转子在启停、正反转切换过程中出现轴向窜动，轴伸端按照标准配合公差加工，能够直接对接负载端联轴器或传动齿轮，无需额外做适配加工。从安装边界来看，转子外圆与定子铁芯内圆之间的气隙值严格控制在均匀公差范围内，建模过程中已经预留出绕组端部的绝缘间隙、轴承装配的轴向定位空间，整套结构的动平衡校正基准面设置在转轴两端的工艺台位置，可直接导入动平衡仿真模块完成不平衡量的校核计算。在实际应用场景中，这类转子结构可适配小功率驱动电机、车用辅助电机、工业控制伺服电机等多种设备，设计时充分考虑了批量生产的工艺可行性：硅钢片冲裁采用统一落料模，叠装过程可使用自动叠铆工装完成，绕组嵌线可适配自动化嵌线设备的作业路径，

　　转轴加工可通过普通数控车床一次装夹完成所有配合面的切削，能够有效降低生产环节的加工成本与装配难度。结构细节上，转轴与铁芯的配合采用过盈加键连接的形式，既能够传递额定工况下的最大扭矩，也能在过载工况下通过键的剪切破坏保护绕组与铁芯结构不受损伤；绕组与铁芯槽之间设置有槽绝缘衬片，端部绕组通过无纬带绑扎固定，可承受高速旋转时的离心力作用，避免线圈出现甩出或位移问题。在建模逻辑上，所有配合面均按照实际加工公差设置了装配约束，硅钢片叠压结构采用参数化阵列方式构建，可根据不同功率等级的设计需求快速调整铁芯叠厚、槽数、轴径等核心参数，无需重新绘制基础特征；绕组部分按照实际绕线走向构建实体模型，可直接导入电磁仿真软件计算磁场分布、扭矩输出特性，

　　也可导入热力学仿真模块分析额定工况下的绕组温升，为后续的冷却结构设计提供数据支撑。针对实际装配中可能出现的同轴度误差问题，转轴两端的轴承安装位与铁芯装配位采用了一次装夹加工的工艺基准设计，能够有效降低装配后的径向跳动值，减少电机运行时的振动与轴承磨损。整套结构没有冗余的设计特征，所有结构尺寸均围绕功能实现与工艺可行性设置，既满足电磁性能的设计要求，也兼顾了机械结构的强度与装配便利性，可作为同类转子结构设计的参考模板，帮助结构设计人员快速完成方案迭代与细节优化。
