TYD-50小型交流同步电机结构建模

　　这款小型同步电机的三维建模，完全围绕实际量产的安装适配需求展开，建模过程中优先还原了设备在小家电、小型自动化执行机构里的实际装配边界，没有做多余的艺术化修饰。从实际应用场景来看，这类4W功率的110-120V交流同步电机，常被用在小型风门执行器、定时装置、低速旋转展示台、小型阀件驱动这类对转速稳定性有要求、负载扭矩不大的工位上，和普通直流减速电机不同，它的转速严格和供电频率同步，不需要额外的转速反馈回路就能保持恒定输出转速，在开环控制的低成本传动场景里适配性极强。

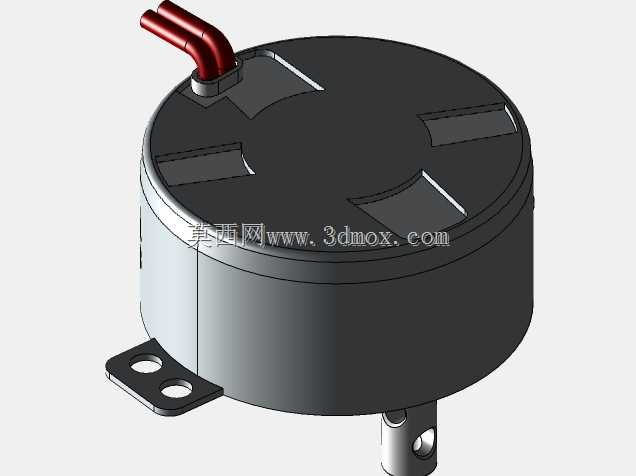

　　建模时最先敲定的是底部带两个安装孔的固定支耳结构，支耳的开孔间距、孔径完全匹配行业内通用的微型电机安装位尺寸，支耳和主体外壳的过渡处做了贴合实际冲压工艺的圆角处理，没有出现尖锐直角这类不符合量产加工逻辑的结构。主体外壳采用圆柱式封装，顶部的四个定位卡槽是建模时重点还原的细节，这些卡槽用来和设备端的端盖卡扣配合，不需要额外打螺丝就能完成上部壳体的卡接固定，在批量装配时能大幅减少锁付工序的耗时。顶部引出的弯角出线护套做了90度弯折的结构还原，出线方向平行于电机顶面，这种出线结构专门适配安装空间竖向尺寸受限的场景，避免竖直出线时和上部其他结构产生干涉，护套和壳体衔接处的密封台阶也做了1:1还原，能直观体现实际装配时的密封配合关系。

　　输出轴从壳体底部中心伸出，轴径和轴伸长度都按照常规微型同步电机的通用尺寸设定，轴上的扁位结构也做了细节还原，这个扁位是用来和传动件的D型孔配合，防止传动过程中轴和连接件打滑，建模时特意保留了轴和壳体衔接处的轴套间隙，能清晰展示转动副的配合边界。整个壳体的壁厚按照实际冲压壳体的1.2mm厚度设定，内部腔体预留了绕组、减速齿轮组的安装空间，虽然外观建模不需要还原内部绕组细节，但腔体尺寸严格按照实际内部组件的排布空间预留，确保后续如果要做整机装配验证时，这个外壳模型能直接和内部零件完成配合，不会出现空间干涉的问题。

　　从设计思路上来说，整个模型的结构优先级完全服务于装配验证需求：首先保证安装接口的尺寸100%准确，不管是底部支耳的安装孔位、输出轴的配合尺寸，还是顶部卡槽的卡接尺寸，都和实物的装配公差带匹配，结构工程师在做整机排布时，可以直接把这个模型调入装配体，不用反复核对安装尺寸就能确认电机和周边结构的间隙是否足够。其次是外观细节的还原度，出线护套的弯折弧度、壳体表面的分型线位置、支耳的冲压斜角都和实物一致，做设备外观渲染时不需要额外修模就能直接使用。

　　实际选型参考时，通过这个模型就能直观判断：如果设备内部安装位的竖向空间小于电机总高度、横向空间无法容纳支耳的展开尺寸，就需要调整安装位结构，或者更换其他规格的电机；出线方向如果和设备内部的走线槽方向不匹配，也能提前在建模阶段调整电机的安装角度，避免实际打样后出现走线干涉的问题。这类微型同步电机的输出扭矩不大，通常在几百克厘米的区间，搭配内部的减速齿轮组能输出每分钟几转到几十转的恒定转速，在对转速一致性要求高、不需要无级调速的场景里，比可调速的直流电机成本低很多，可靠性也更高，因为没有电刷这类易损件，整机的使用寿命能达到数千小时，完全满足民用小家电、小型工业执行件的使用寿命要求。建模时没有刻意简化安装相关的细节，哪怕是支耳上的安装孔倒角、壳体顶部的凹槽深度都做了准确还原，确保模型调入装配体后，所有和装配相关的尺寸都能直接用来做干涉检查，不会因为模型简化导致实际生产时出现装配不上的问题。
