参数可调式滑动导向嵌合结构件

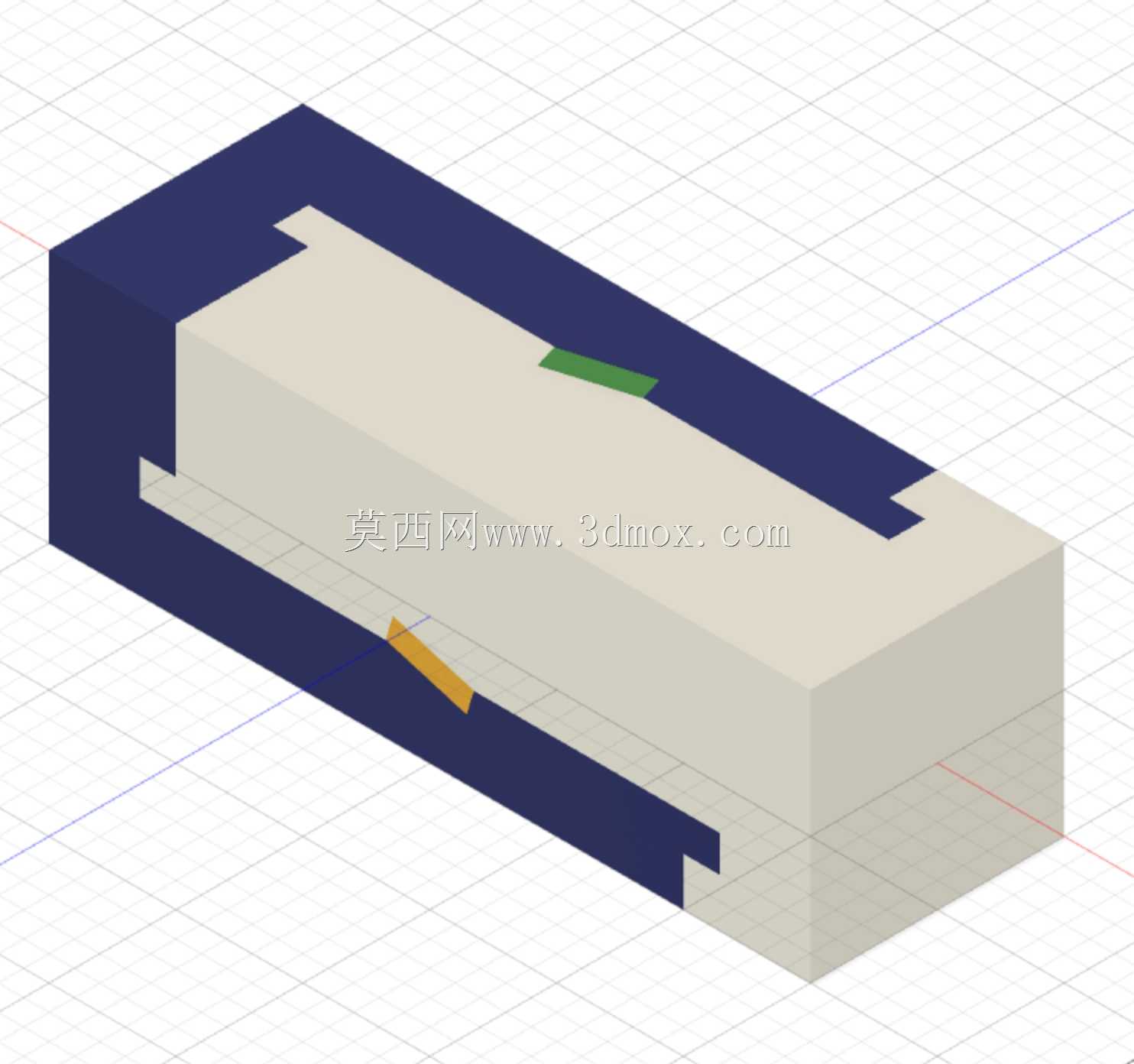

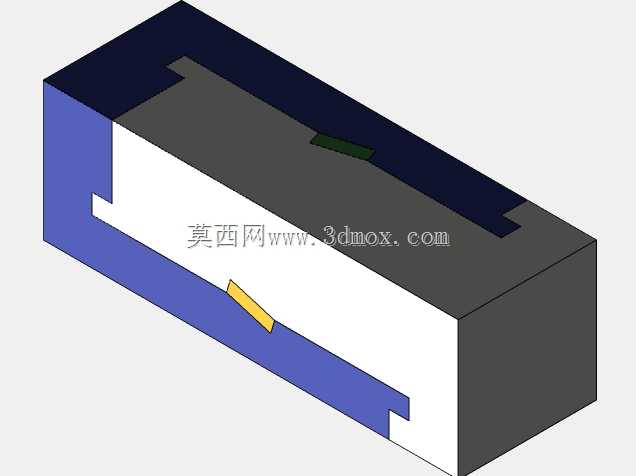

　　在自动化检测工位的传感器安装布局中，这类带双侧限位导向的嵌合结构件，常被用作光电、接近类传感器的安装滑座基体，解决现场安装位置需要微调、同时要保证长期运行不发生偏移的实际需求。不同于常规固定式安装座，该结构采用内外双层嵌套的滑移设计，外层深蓝色构件为固定基座部分，内侧浅米色构件为可滑移的载台部分，两者通过上下两侧的凹凸槽实现配合，配合面预留了均匀的滑动间隙，既保证滑移过程无卡滞，又能限制垂直于滑移方向的窜动，避免传感器检测位置出现偏差。

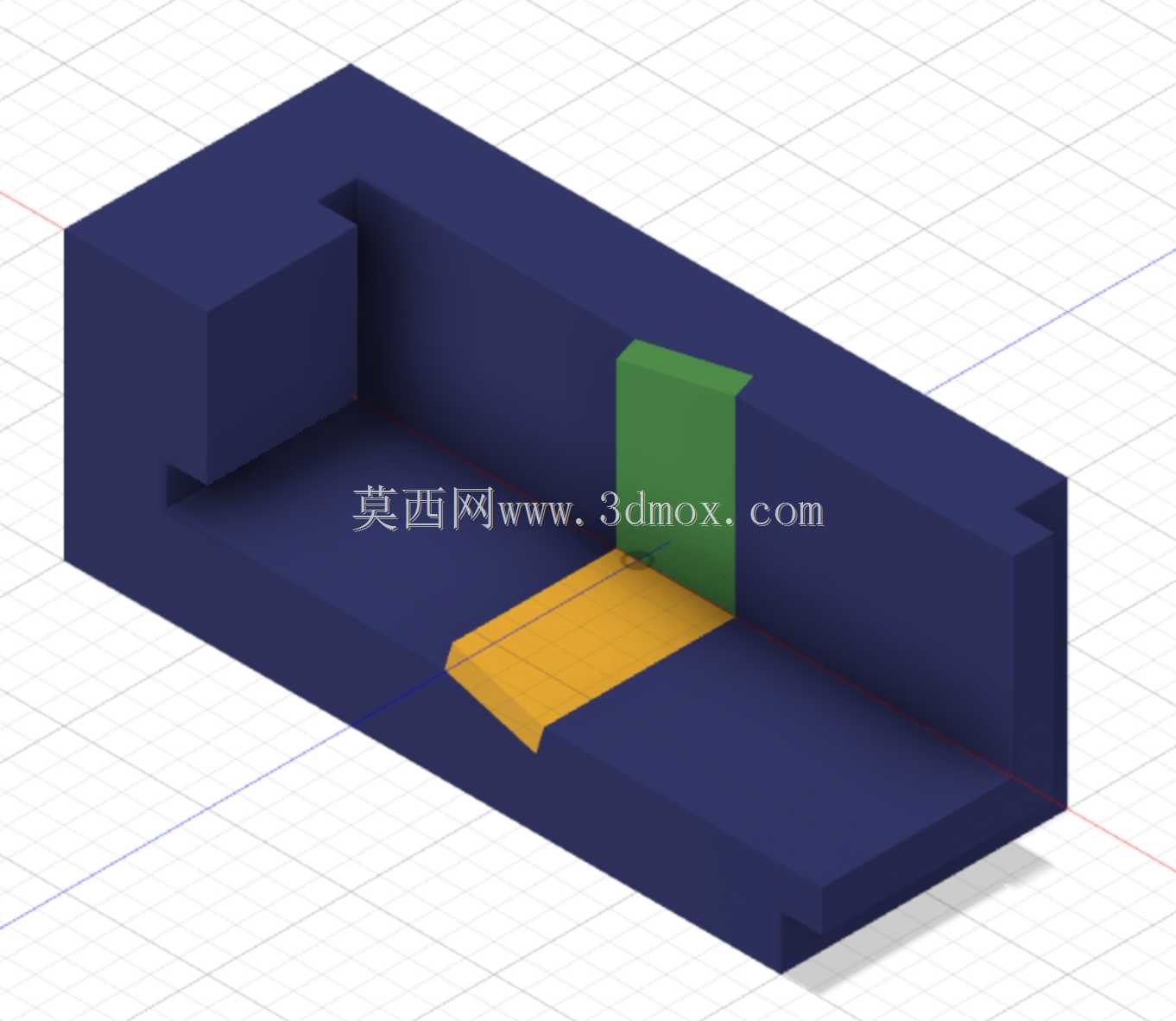

　　设计过程中优先考虑了现场安装的边界兼容性，基座部分的外侧端面为平整安装面，可直接通过螺栓固定在设备型材或安装立板上，不需要额外加工转接板，降低现场改造的加工成本。滑移载台的顶面预留了传感器安装的基准平面，两个异色的弹性限位卡件分别布置在滑移行程的两个极限位置，当载台滑移到预设位置时，卡件会嵌入基座对应位置的定位凹坑中，实现无额外锁紧件的位置固定，需要调整位置时只需施加稍大的轴向推力即可克服卡件的卡紧力实现滑移，不需要借助工具拆装，大幅缩短现场调试的时间。

　　从结构强度角度考量，基座的侧壁厚度经过受力校核，在常规工业环境的振动工况下不会发生形变，导向槽的配合长度覆盖了整个滑移行程的90%以上，即使载台滑移到最大伸出位置，也不会出现悬臂下垂的问题，保证传感器检测面的角度始终保持初始设定值。参数化的设计逻辑贯穿整个建模过程，所有关键尺寸都设置为可调整的参数变量，包括基座的整体长宽高、导向槽的深度与宽度、滑移行程的总长度、限位卡件的凸出高度与弹性变形量，设计人员只需要根据实际选用的传感器外形尺寸、现场需要的调整行程范围，修改对应参数即可快速生成适配不同场景的结构变体，不需要重新绘制草图与特征，大幅提升同系列安装座的设计效率。

　　实际应用场景中，这类结构除了用作传感器安装滑座，还可以拓展用于小型工装的滑移导向模块、检测设备的镜头位置微调机构、小型料道的挡块位置调节结构，适配的工况覆盖了3C电子组装线、包装物料检测工位、小型零件尺寸分选设备等对安装位置微调有需求的场景。安装边界方面，基座底部的安装孔位采用通用的孔距设计，可兼容市面上主流的20、30系列铝型材安装槽，也可以直接固定在钢板加工的安装立板上，不需要额外定制转接配件。滑移载台的顶面设置了通用的安装螺纹孔阵列，可适配不同外形尺寸的传感器安装，不管是圆柱型螺纹外壳的接近传感器，还是方块型的光电传感器，都可以通过对应的安装孔位直接固定，不需要额外加工安装孔。

　　结构的细节设计上，导向槽的棱边都做了小尺寸的倒角处理，避免装配过程中锐边划伤操作人员，同时也能减少滑移过程中配合面的磨损，延长构件的使用寿命。限位卡件采用带斜度的接触面设计，推入时的阻力小于拉出时的阻力，既保证调整位置时的操作手感顺畅，又能保证设备运行过程中不会因为振动导致载台自行移位。整个构件没有复杂的曲面特征，所有结构都可以通过常规的铣削加工直接制作，不需要特殊的加工工艺，加工成本低，适合批量制作备用。建模过程中所有配合面都设置了合理的公差参考值，导向配合面采用间隙配合的公差带，安装孔位采用中等精度的公差要求，既保证加工经济性，又能满足装配后的功能需求，不会出现因为公差过严导致加工成本上升，或是公差过松导致配合间隙过大影响定位精度的问题。
