日式榫接式传感安装固定基座结构

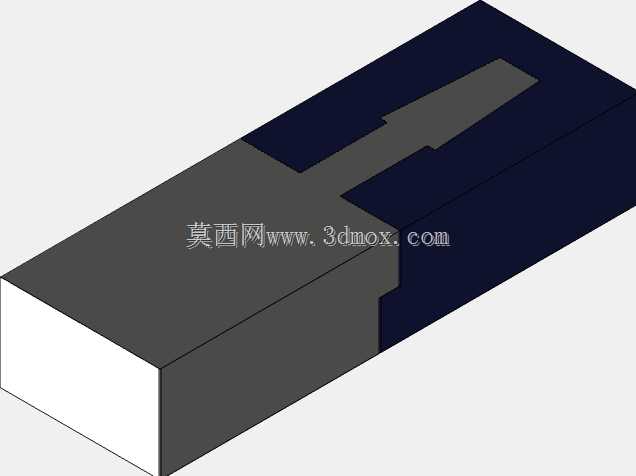

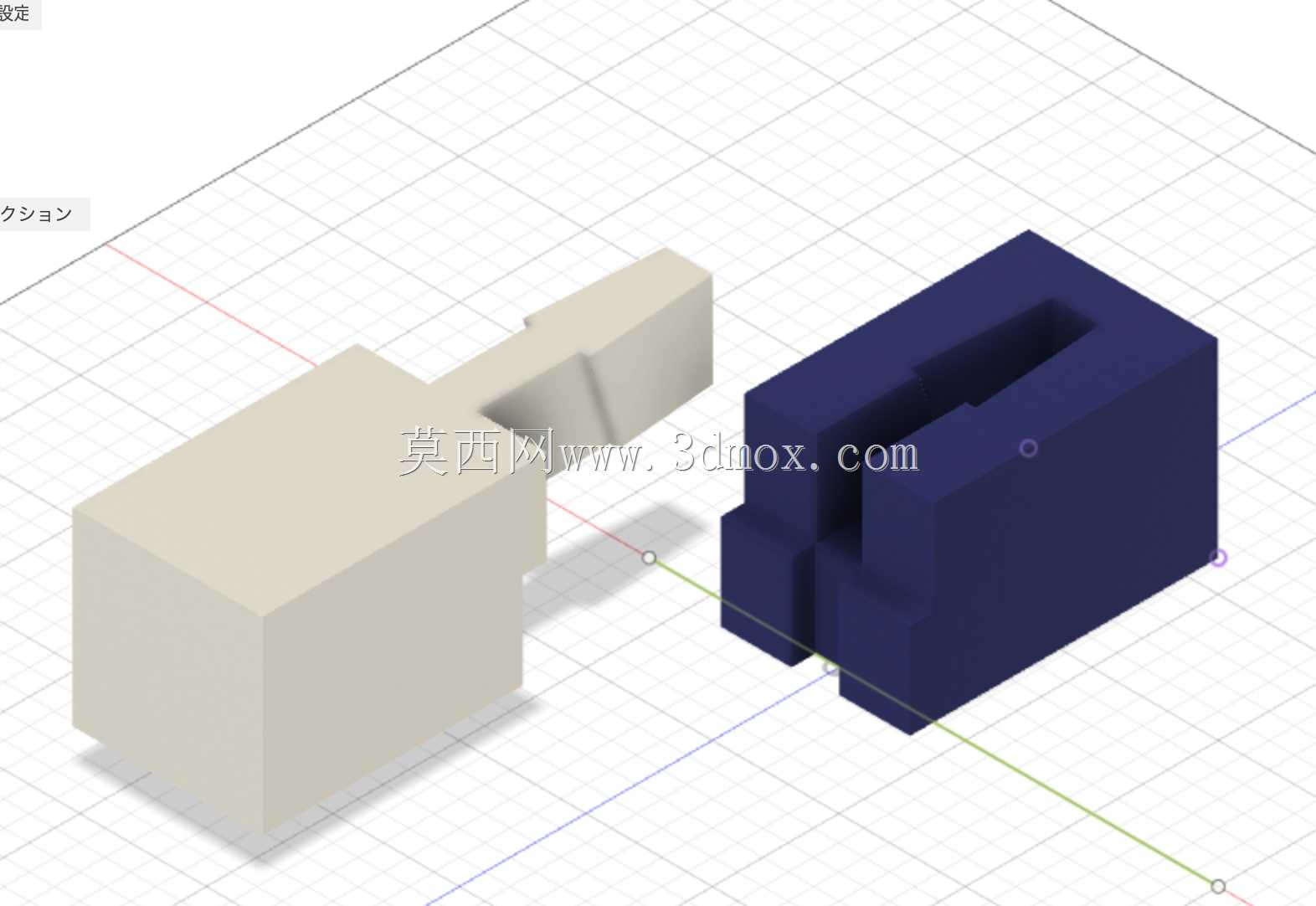

　　在精密传感检测工位的布局设计中，这类带燕尾式嵌合槽的块状基座，是解决狭小空间内传感模块快速装拆、定位精度保持的典型结构件，最早源自日式精密工装的榫接设计思路，目前在小型自动化检测单元、桌面级实验测试台架上应用十分广泛。不同于常规的螺栓锁紧固定方式，该结构依靠基体上加工出的阶梯式燕尾嵌槽实现配合件的滑入锁定，不需要额外预留螺栓安装的操作空间，也不需要在安装面加工螺纹孔，对于厚度有限的安装基板来说，能最大程度降低对基体结构强度的削弱。从结构设计逻辑来看，基座主体采用矩形块式构型，底部为平整安装面，可通过背胶或者侧顶丝的方式固定在型材架或者设备台面上，上部的嵌合槽采用单侧收口的阶梯设计，槽体截面带有微小的斜度，

　　配合件滑入后可依靠斜面的自锁特性消除配合间隙，避免传感模块在设备运行振动下出现位置偏移。槽体的深度设计充分考虑了常规小型光电、接近传感器的安装高度，嵌合后传感单元的检测面刚好与基座上表面齐平，不会出现突出磕碰或者凹陷导致检测距离不足的问题。在实际应用场景中，这类结构常被用在多工位快速换型的检测设备上，不同检测参数的传感模块可以做成统一的榫头尺寸，换型时只需要将旧模块沿槽滑出，新模块沿槽推入即可完成更换，不需要重新校准安装位置，能将单工位换型时间压缩到十秒以内，大幅提升小批量多品种生产的设备稼动率。设计时需要重点控制嵌合槽的尺寸公差，槽宽的公差带建议控制在0.02mm以内，斜面的斜度选取1:50的自锁角度，既保证滑入时的顺畅度，

　　又能在无额外锁紧的情况下承受设备常规运行的振动载荷，不会出现松脱。基座的边角处做了0.5mm的倒角处理，避免装配时锐边划伤操作人员，同时也能消除加工时的应力集中，降低基座在温变环境下出现形变的概率。安装边界方面，基座整体的长宽尺寸控制在小型传感模块的适配范围内，相邻两个基座的安装间距最小可以做到10mm，能够在有限的台面上密集布置多个检测点位，满足高密度检测工位的布局需求。基座的材质选型上，若用于普通工业环境可选用ABS或者POM工程塑料加工，自重轻且加工成本低，若用于有切削液或者油污的生产环境，则可选用6061铝合金做阳极氧化处理，耐腐蚀性更好且长期使用不会出现磨损松旷。需要注意的是，嵌合槽的入口处做了微小的导向喇叭口，

　　装配时不需要严格对准即可顺利滑入，降低了操作人员的装配难度，即使是没有经过专门培训的一线操作人员，也能快速完成传感模块的更换作业。在结构强度校核上，该基座的块状构型本身具备较好的刚性，即使在侧面承受10N的侧向冲击力时，嵌合位置的形变量也不会超过0.01mm，完全能满足传感检测的位置精度要求，不会因为结构形变导致检测数据出现偏差。
