两级齿轮减速传动机构三维结构

　　在重载传动场景中，单级齿轮减速往往无法同时满足传动比与输出扭矩的匹配需求，两级减速结构通过两对齿轮副的串联啮合，能够在紧凑的安装空间内实现更大的传动比，把原动机端的高转速低扭矩输入，转化为作业端需要的低转速高扭矩输出，广泛适配输送线驱动、小型工装动力单元、精密仪器传动模组等对输出力矩有明确要求的工况。这套传动结构的设计逻辑围绕载荷分配展开，高速级采用小模数齿轮搭配较小直径的从动轮，优先匹配输入端的高转速工况，降低齿轮啮合时的线速度，减少高速运转下的齿面磨损与振动；低速级则采用大模数大直径齿轮，承担输出端的大扭矩载荷，通过齿宽、模数的差异化匹配，让两级齿轮副的承载能力尽量趋近均衡，避免单级载荷冗余或不足的问题。从结构布局来看，

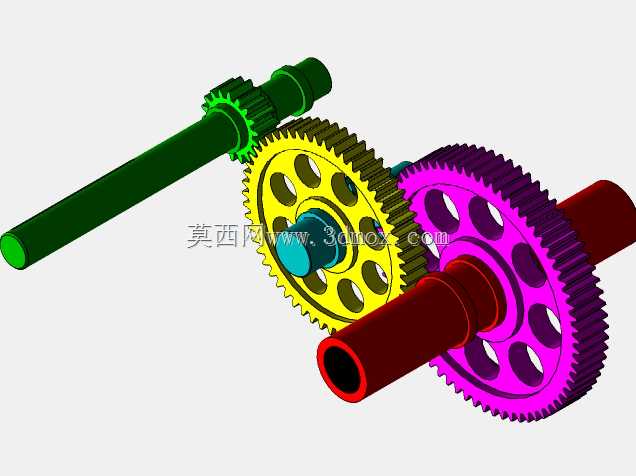

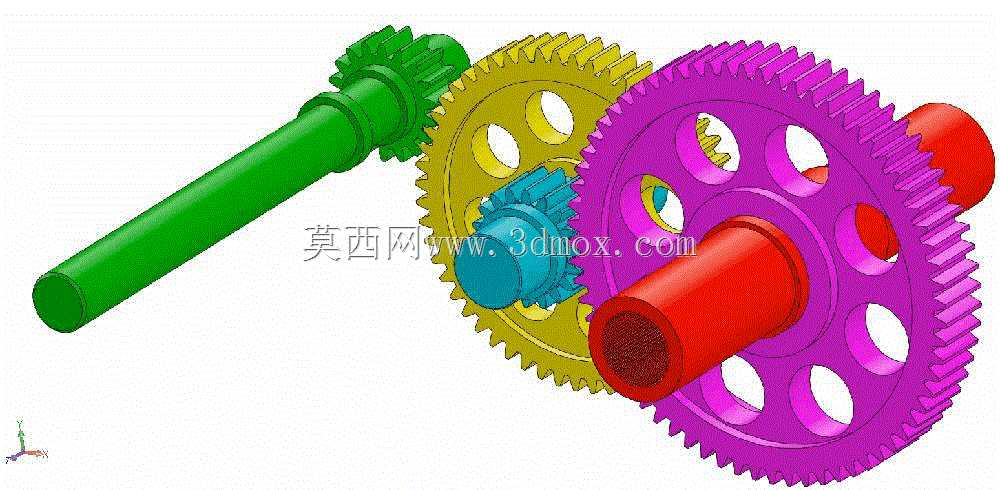

　　输入轴集成了高速级小齿轮，采用轴齿一体的结构减少装配累计误差，轴段预留的轴承安装位可以匹配标准深沟球轴承，保证高速回转时的同轴度；中间轴同时装配高速级大齿轮与低速级小齿轮，两个齿轮通过轴向定位台阶固定，避免扭矩传递时出现轴向窜动；输出轴与低速级大齿轮采用轴孔配合加键连接的方式，能够传递更大的输出扭矩，轴端的连接结构可以直接对接作业负载，不需要额外加装过渡连接法兰。安装边界上，整套机构的轴向尺寸由三根轴的跨距决定，径向尺寸以最大的低速级大齿轮齿顶圆为边界，设计时预留了齿轮啮合的侧隙空间与润滑脂填充腔，既可以采用开式润滑适配低速轻载场景，也可以加装密封外壳填充润滑油，适配中速连续运转的工况。齿轮的齿形参数经过匹配计算，

　　保证啮合时的重合度处于合理区间，降低传动过程中的冲击与噪音，所有轴段的直径、齿轮的减重孔设计都经过刚度校核，在满足强度要求的前提下尽量降低整体重量，减少回转过程中的惯量，提升传动响应速度。实际选型应用时，可以根据输入转速、需求输出扭矩的参数调整齿轮模数与齿比，不需要大幅改动整体安装尺寸，就能适配不同功率等级的动力输入需求，对于需要紧凑安装空间、大传动比的传动场景，这类两级减速结构相比单级减速+额外传动组的方案，零件数量更少，装配环节更简单，后期维护时只需要定期检查齿面磨损与轴承润滑状态即可，不需要复杂的调校工序。
