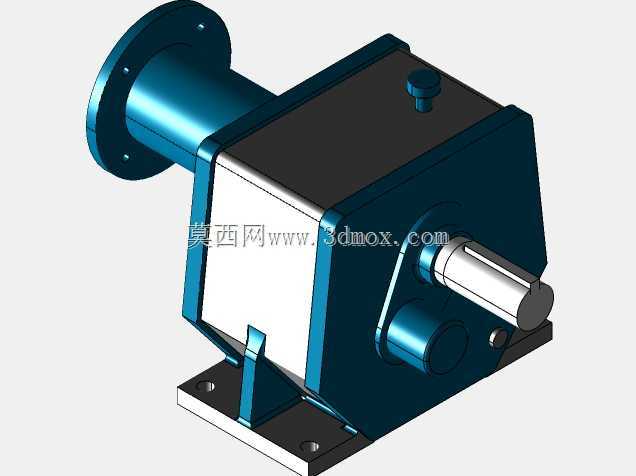

Rexnord2050F3-86.5三级工业减速装置

　　这套三级齿轮减速装置的核心作用是在原动机与工作机之间完成转速匹配与扭矩放大，86.5的总减速比可将高速输入轴的回转运动转化为低速大扭矩输出，适配输送线、搅拌机构、起重给料等需要低转速重载驱动的工况。从结构布局来看，输入侧采用法兰对接形式，可直接与电机输出端完成同轴装配，省去额外联轴器调整的工序，也能压缩整套驱动单元的轴向占用空间；箱体为分体式铸铁结构，结合面经过精加工处理，既保证内部齿轮啮合腔的密封性能，也为内部轴系、轴承提供刚性支撑，运行时可抑制齿轮啮合产生的振动，降低轴系挠度对齿面接触的影响。输出轴为实心圆柱轴伸，键槽传动结构可配套链轮、联轴器或带轮，将动力传递至下游负载；箱体顶部设置透气塞，用于平衡箱体内外压差，

　　避免长时间运行后油温升高导致内部压力过大、出现油封渗漏问题；底部铸有一体式安装脚座，脚座上的螺栓孔位经过位置度校核，安装时可直接将整机固定在设备机架的预埋板上，无需额外制作过渡转接支架。设计阶段优先考虑了三级齿轮的载荷分配，高速级采用小模数斜齿保证传动平稳性，降低高速运转时的啮合噪音，中间级与低速级逐步放大齿轮模数，提升齿根弯曲强度与齿面接触强度，可承受短时冲击载荷与持续满载运行的工况。箱体侧面预留油位观察与换油接口，日常维护时可直接查看润滑油液位，无需拆解箱体即可完成润滑油更换；输入法兰与输出轴的同轴度、轴伸端面跳动均按照工业减速器通用公差要求控制，建模过程中完整还原了内外装配关系，包括各级齿轮的啮合间隙、轴承安装位、密封件沟槽以及紧固件位置，可直接用于设备布局阶段的干涉检查，也可作为传动方案选型时的尺寸参照，帮助工程师在方案设计阶段确认驱动单元的安装边界，避免后期现场安装时出现与机架、护罩或周边管线的空间冲突。
