立式双缸斯特林动力装置结构设计

　　这套立式双缸结构的外燃动力装置，核心依托斯特林循环原理实现热能到机械能的转换，区别于传统内燃机依赖燃料在缸内爆燃做功的逻辑，它通过外部热源对缸内工质持续加热，配合闭式循环内的工质冷却收缩形成压差，进而推动活塞完成往复动作，整套结构没有复杂的配气正时机构，也不需要进排气系统配合，运行过程平稳、振动噪声极低，常被用于高校热工原理教学演示、小型低温余热回收场景的原理验证，也可作为低功率偏远区域小型发电装置的动力核心适配。

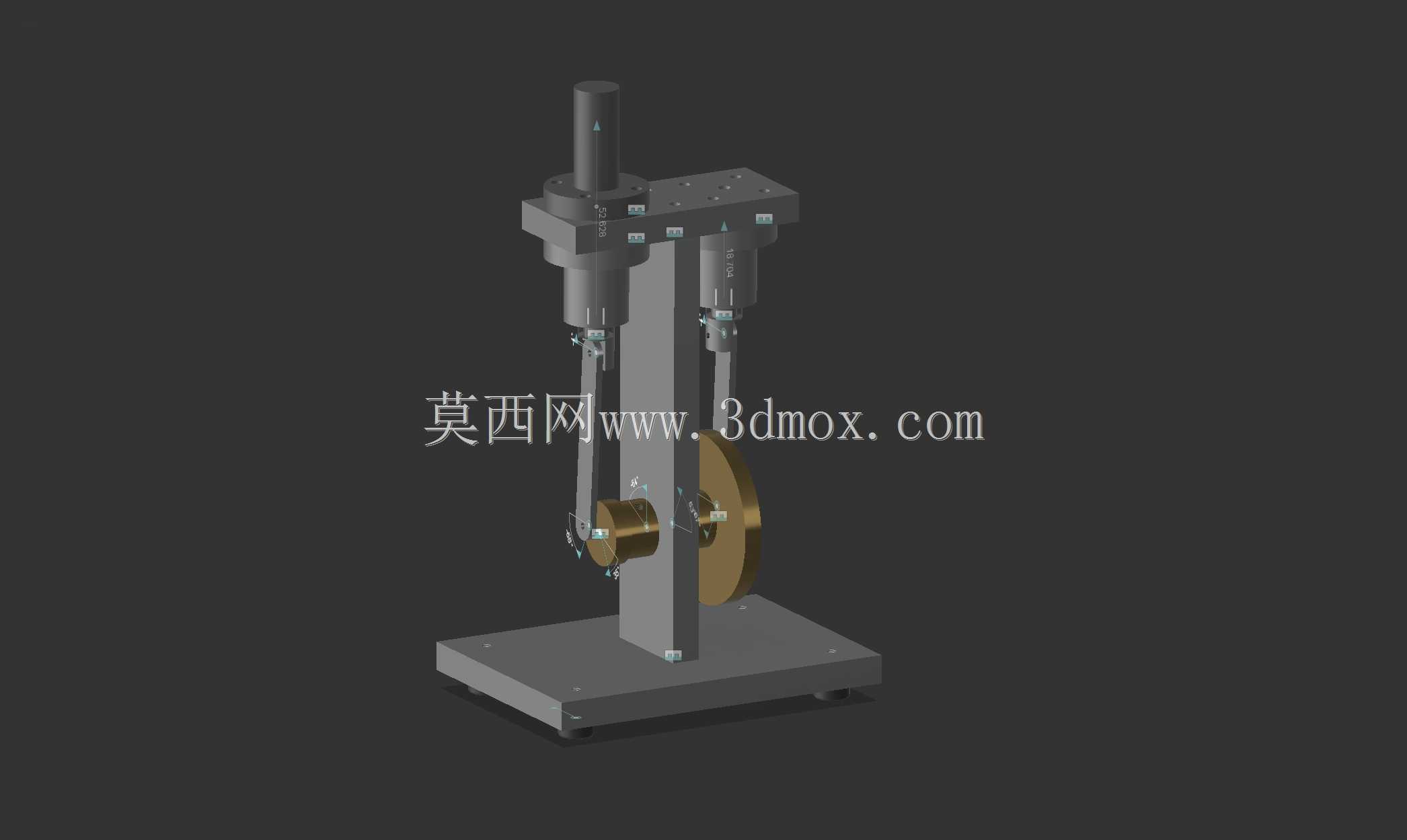

　　从结构设计逻辑来看，整套装置采用立式对称双缸布局，厚重的方形铸铁材质底座作为整个设备的安装基准，底座上预留了四个沉头安装孔，可直接通过螺栓固定在实验台架或者配套设备的安装平面上，安装边界需要预留至少大于底座长宽各50mm的操作空间，方便后期对传动部件的润滑维护以及热源位置的调整。垂直安装的立柱作为核心承载构件，通过内六角螺栓与底座刚性连接，立柱上加工有两个平行的活塞安装位，两个气缸对称分布在立柱两侧，保证运动部件的重心落在立柱中心轴线上，抵消双缸往复运动产生的侧向力矩，避免运行过程中出现机架晃动的问题。

　　传动端采用单圆盘曲柄配合连杆的结构，两个活塞分别通过独立的连杆连接到曲柄圆盘的对应销位，相位角设置为90度，保证两个气缸的做功行程交替衔接，避免动力输出出现死点，让曲轴转动过程更平顺。曲柄圆盘采用黄铜材质加工，既保证了足够的转动惯量来储存动能、维持运转连续性，也通过材质本身的自润滑特性减少与连杆连接位的磨损。活塞与气缸的配合间隙控制在0.02mm到0.03mm之间，既保证工质密封效果，又避免活塞运动过程中出现卡滞，气缸外壁设计有密集的散热鳍片，帮助冷端缸体快速散出热量，维持冷热端的稳定温差，这也是斯特林装置能够持续稳定运转的核心前提。

　　实际应用中，这套结构可以适配多种外部热源，小到酒精灯、工业余热尾气，大到聚焦式太阳能集热装置，都可以作为热端的能量输入来源，不需要特定的燃料类型，适配场景非常灵活。在教学场景下，透明化的外露结构可以让观察者清晰看到活塞往复、曲柄转动的完整动力传递过程，直观理解外燃循环的做功逻辑；在小型余热回收场景中，可以根据实际热源温度调整气缸容积、曲柄偏心距等参数，匹配对应的输出转速与扭矩需求，带动小型发电机或者微型水泵完成低功率作业。

　　设计过程中需要重点关注几个核心边界：首先是冷热端的温差控制，热端加热位置需要对准气缸底部的热交换区，避免直接加热活塞密封件导致密封失效，冷端需要保证足够的散热面积，必要时可以加装小型散热风扇强化对流；其次是运动部件的动平衡调校，曲柄圆盘需要做静平衡处理，连杆两端的铰接位采用微小间隙配合，加注耐高温润滑脂降低摩擦阻力；最后是机架的刚性设计，立柱与底座的连接面需要保证足够的平面度，螺栓预紧力均匀，避免长期运行后连接位松动导致的运动精度下降。整套装置的整体高度控制在300mm以内，底座长宽尺寸在150mm左右，属于小型桌面级动力结构，不需要过大的安装空间，既可以作为原理验证样机，也可通过结构缩放适配不同功率等级的实际使用需求。
