MOC3020三端双向晶闸管输出光隔离器件

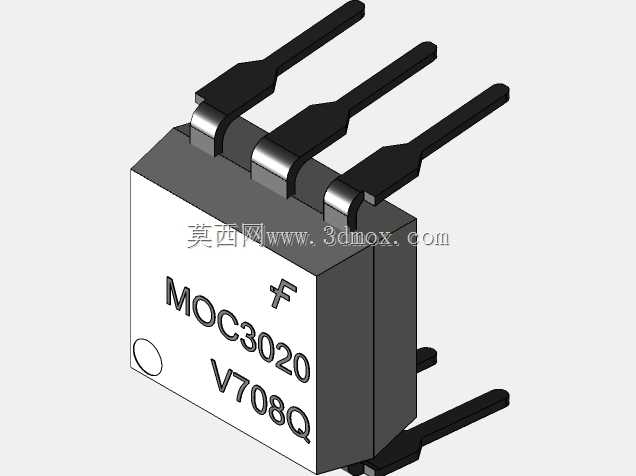

　　在工业控制回路的强弱电隔离设计场景中，这类光电耦合器件是阻断工频串扰、保护低压控制侧核心电路的关键元件，日常做PCB布局时经常会碰到需要匹配这类直插封装隔离器件的安装位，建模时需要精准还原引脚间距、本体轮廓与引脚成型角度，避免后续生成的PCB封装与实际器件出现装配干涉。这款器件采用6引脚双列直插封装，本体为阻燃环氧塑封结构，三个引脚分布在本体两侧，引脚采用镀锡铜合金材质，成型后的引脚伸出长度、弯折角度完全匹配标准DIP-6的焊盘孔位设计，做三维建模时需要严格把控引脚中心距为2.54mm的标准间距，本体宽度、厚度以及引脚直径都要符合实际器件的公差范围，确保结构设计阶段做装配干涉检查时，能准确模拟器件插装后的空间占用情况，

　　避免和周边的电容、电阻等元器件出现空间冲突。从功能特性来看，这款器件内部集成了红外发光二极管与过零检测型三端双向晶闸管，可实现5300Vrms的输入输出端隔离耐压，单通道设计足以应对大部分交流负载的触发控制需求，常见应用在固态继电器驱动、交流电机调速回路、照明调光控制、工业电磁阀驱动等场景中，能够实现低压控制侧与高压交流负载侧的完全电气隔离，避免高压侧的浪涌、串扰信号串入低压控制回路损坏MCU等核心控制芯片。建模过程中，本体表面的标识字符、引脚的弯折弧度、本体边角的脱模斜度都做了还原，没有过度简化结构细节，能够满足结构设计阶段的可视化装配、空间校验需求，做整机三维布线时也能准确呈现器件的实际高度，避免设计完成后出现器件高度超差、

　　外壳无法装配的问题。在实际选型应用中，这类光耦的触发电流、维持电流、断态重复峰值电压都是核心参数，建模时虽然不需要还原内部晶圆结构，但外部的安装尺寸必须精准，因为直插器件在波峰焊工序中，引脚伸出PCB的长度、本体与PCB表面的距离都会影响焊接质量，三维模型中还原的引脚长度、本体底部与引脚根部的高度差，能够帮助工艺人员提前评估焊盘设计、引脚剪脚长度是否符合生产工艺要求。不同于贴片封装的光耦，这款直插器件的引脚有一定的成型弹性，建模时也还原了引脚的截面形状与弯折处的圆角，避免做应力仿真时出现应力集中的误判，在做控制板的抗震性能仿真时，准确的引脚模型也能更真实地模拟器件在振动环境下的固定强度。

　　很多工程师在做PCB三维库的时候容易忽略引脚的实际弯折角度，导致装配时出现引脚无法插入焊盘的问题，这个模型在绘制时参考了实际器件的引脚成型尺寸，每一个引脚的伸出长度、弯折点位置、引脚末端的倒角都做了对应还原，不管是做装配演示还是生产工装设计，都能直接调用。在交流负载控制场景中，这类光耦往往和外接的功率晶闸管搭配使用，建模时预留的周边空间尺寸也符合常规电路设计的布局间距要求，能够帮助布局工程师快速校验高压爬电距离是否满足安规要求，毕竟输入输出侧之间5kV以上的隔离要求，对应的爬电距离在PCB布局时必须留足，准确的本体模型能够直观呈现两侧引脚之间的空间距离，辅助工程师快速判断安规间距是否达标。
