螺纹配合式密封连接传感组件结构

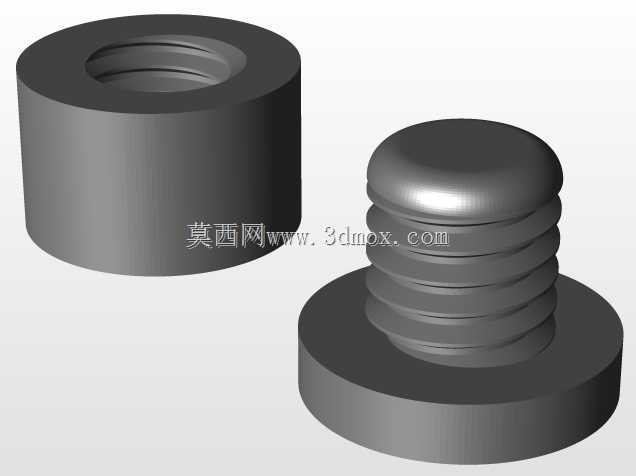

　　在工业传感检测的小型气液回路、低压信号采集点位的布设场景里，这类螺纹配合的连接结构是传感单元与安装基体实现可靠衔接的核心载体，区别于常规的标准紧固件，它的结构设计完全围绕传感元件的安装密封、信号导通稳定性做针对性优化，没有多余的冗余结构，所有型面尺寸都服务于实际安装后的工况适配需求。从结构拆分来看，整套组件分为带内螺纹的基座套与带外螺纹的传感端接头两个核心部分，基座套为圆柱筒型结构，内孔全程加工连续三角密封螺纹，外圆保持光滑圆柱面，没有额外的扳拧卡槽，这一设计是考虑到这类基座通常是预先过盈压装或者粘接固定在设备壳体的预留安装孔内，不需要后期反复拆卸，光滑外圆可以降低压装过程中的侧壁刮擦，也能避免压装时应力集中导致的基座开裂，内螺纹的牙型角选用60度通用密封牙型，螺距控制在1.2mm，既保证足够的螺纹啮合圈数来承受回路内的微压冲击，又不会因为螺距过大导致拧入时行程过长，影响传感端的响应速度。带外螺纹的接头部分采用三段式结构，底部是直径大于螺纹大径的限位法兰盘，中间段是与基座套内螺纹完全适配的外螺纹段，顶部是圆弧过渡的圆头传感端安装位，底部法兰盘的厚度控制在2.5mm，直径比螺纹大径大4mm，当接头拧入基座到位后，法兰盘端面会完全贴合基座的下端面，形成第一道端面密封，配合螺纹副本身的螺旋密封效果，不需要额外加装密封垫片就能实现0.1MPa以内的气液介质密封，完全适配常规的气压传感、液位传感点位的密封要求。设计过程中首先要明确安装边界：

　　基座的外圆直径与设备预留安装孔采用H7/p6的过盈配合，压装深度与基座自身高度保持一致，压装后基座上端面与设备壳体表面齐平，不会突出壳体造成外部磕碰；接头拧入基座后，顶部圆头端突出基座上端面的高度控制在3mm，这个高度既可以保证内部传感元件的感应面完全暴露在被测介质环境中，又不会因为突出过多被外部构件剐蹭损坏。螺纹配合的公差带选用6H/6g的中等精度配合，既不会因为公差过松导致密封失效、连接松动，也不会因为公差过紧导致现场安装时拧入困难，甚至出现螺纹咬死的问题，适合现场运维人员手动拧装，不需要专用的扭矩工具，拧动时感受到法兰端面贴合的阻力即可停止，不会因为过度拧接导致螺纹滑牙。这类结构通常应用在小型自动化设备的气路压力检测点位、

　　小型储液腔体的液位传感安装位、消费类电子的气密检测工装传感接口等场景，相比传统的卡套式、快插式传感接头，它的结构更紧凑，整体径向尺寸可以做到12mm以内，适合在安装空间极度受限的密集点位布设，同时整体采用同材质金属加工，温度膨胀系数一致，在-20℃到80℃的常规工况温度区间内，不会因为材质热胀冷缩差异出现密封泄漏或者连接松动的问题。建模过程中需要重点关注螺纹收尾的结构处理，外螺纹段靠近法兰盘的位置做1.5圈的螺纹退刀收尾，内螺纹孔的上端做1圈的引导倒角，避免螺纹起始端出现锐边，既可以引导接头顺利拧入，也能去除加工毛刺，防止安装过程中锐边刮伤密封面或者割伤安装人员的手部；顶部圆头端的圆弧半径与接头外圆半径保持一致，做光滑过渡，

　　没有棱角，避免在介质流动过程中产生扰流，影响传感检测的数值稳定性，也能减少介质中的杂质在接头位置的沉积，降低长期使用后传感面被污垢覆盖导致检测失效的概率。另外在结构强度校核层面，基座的筒壁厚度控制在2mm，经过受力模拟，在承受1.5倍额定工作压力的冲击下，筒壁的最大应力远低于常用铝合金或者黄铜材质的屈服强度，不会出现胀裂变形的问题；接头的螺纹段最小截面积也能承受50N的轴向拉力，满足常规布线、运维过程中拉扯传感线缆时的强度要求，不会出现接头被拉脱的情况。整套结构没有复杂的异形曲面，所有型面都可以通过常规的车削加工一次成型，加工效率高，成本可控，适合批量生产应用，在建模时所有的倒角、退刀槽尺寸都符合常规机加工的工艺要求，不需要特殊的定制刀具，普通数控车床即可完成全部加工工序，加工后的尺寸一致性容易保证，适合作为标准化的传感连接配件在不同的设备场景中通用。
