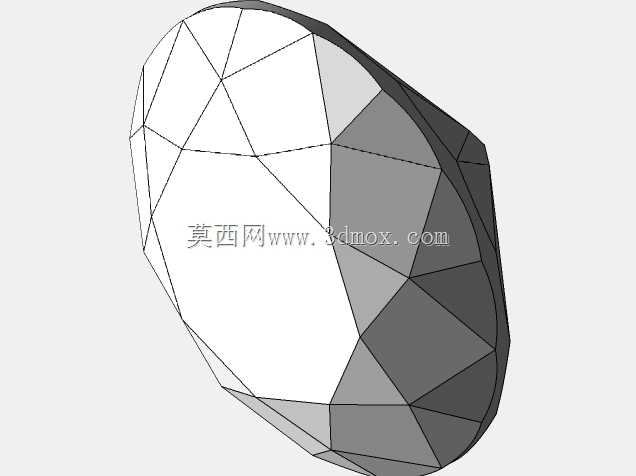

多刻面钻石结构三维数模设计

　　该多刻面钻石造型三维结构，在工程应用场景中可覆盖多个领域，首先在光学检测传感器的校准端，这类标准多面体刻面结构可作为光学反射基准件，利用不同刻面的角度反射特性，校验光电传感器的光线接收角度、反射率识别精度，尤其是在光电式接近传感器、激光位移传感器的出厂标定环节，均匀分布的刻面能够提供多组固定角度的反射面，无需反复调整标定工装的角度，就能完成全角度量程的精度校验。从结构设计思路来看，整个模型完全遵循圆明亮式琢型的几何逻辑构建，所有刻面的相交棱边都做了严格的几何约束，冠部主刻面、星刻面、上腰面与亭部主刻面、下腰面的角度匹配经过反复校核，保证每一组对称刻面的空间角度完全一致，不存在面与面之间的错位、缝隙或者重叠，这种高精度的面特征构建，

　　能够满足光学仿真、3D打印成型、精密铸造等不同下游场景的使用需求，不会因为几何拓扑错误导致后续加工或者仿真报错。从安装边界与尺寸适配角度，该模型采用参数化建模逻辑构建，所有刻面的尺寸比例都可以根据实际使用场景调整，当作为传感器标定基准件使用时，可将腰部直径调整至适配传感器检测量程的尺寸，腰部的环形平面可作为安装基准面，直接贴合在标定工装的定位槽内，不需要额外设计装夹结构，依靠腰部的圆柱面与平面就能实现完全定位，避免装夹偏差影响标定精度。在实际功能特性上，该结构除了作为光学标定基准，还可应用在珠宝加工的数控编程环节，作为刀路生成的母模，模型上每一个刻面的法向方向都清晰可提取，能够直接生成五轴加工的刀具路径，减少珠宝加工时的建模工作量，

　　同时对称的刻面结构能够保证加工出的成品钻石对称性符合行业评级标准。此外在装饰类工业产品的设计中，该结构可直接嵌入到产品外观面，作为高反光装饰特征，比如高端传感器的外壳装饰件、精密仪器的操作旋钮装饰面，利用多刻面的光线折射效果提升产品的精致感，模型的实体结构可直接适配注塑、压铸等成型工艺，所有刻面的拔模角度都可以根据成型工艺需求调整，不会出现倒扣结构导致脱模困难。在建模过程中，优先构建了钻石的中心对称轴，所有刻面都以对称轴为基准做阵列或者镜像约束，保证整体结构的旋转对称性，亭部的角度控制在避免漏光的合理区间，冠部的刻面角度匹配光线折射的最优路径，不管是用于光学仿真还是外观装饰，都能还原真实钻石的光学效果。模型的几何拓扑完全闭合，

　　没有非流形边、自由面等几何错误，导入到各类三维软件中都能直接进行编辑，不需要做几何修复，可直接提取单个刻面进行特征修改，比如调整某一组刻面的角度来适配特殊的光学反射需求，或者修改腰部厚度来匹配不同的安装空间要求。在精密测量领域，该结构也可作为三坐标测量机的标准校验件，利用已知角度的刻面来校验测头的角度补偿参数，相比标准球，多刻面结构能够提供更多的平面测量基准，更全面地校验测量机在不同空间角度下的测量精度。
