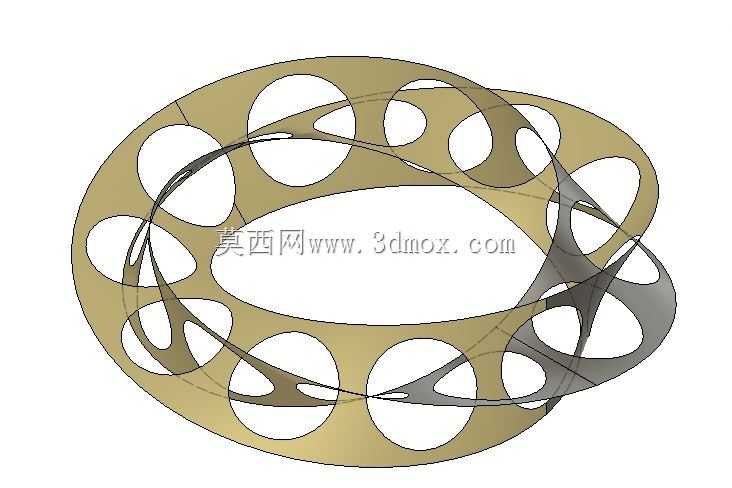

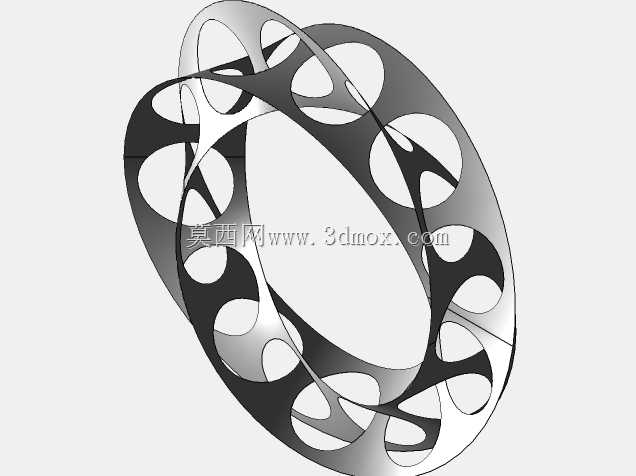

镂空结构莫比乌斯环曲面造型设计

　　在结构创意设计与特殊传感构件开发领域，这类基于莫比乌斯拓扑特性的环形曲面构件，常被应用于特殊环形传感器的载体结构、创意机械展示构件、流体导流特殊曲面部件等场景。区别于常规环形闭合结构，该构件采用单侧连续曲面的拓扑逻辑，整个环体不存在传统意义上的正反边界，曲面沿环向扭转180度后完成首尾闭合，这种结构特性让附着在环体表面的传感元件可以实现无断点的连续环形信号采集，避免了传统环形构件接缝处的信号盲区问题，在需要周向连续检测的环形传感场景中，能够有效提升信号采集的连续性与覆盖范围。

　　从设计思路来看，该构件首先完成基础莫比乌斯环的曲面构建，通过确定环体的中心轨迹线，沿轨迹线施加180度的扭转约束生成基础连续曲面，之后在曲面基础上做等距偏移生成具有均匀壁厚的环体实体，壁厚取值根据实际应用场景的载荷需求调整，作为传感载体使用时壁厚通常控制在2-5mm区间，兼顾结构强度与传感元件的安装空间。环体表面采用规律排布的圆形镂空设计，镂空孔沿环向连续曲面均匀分布，每个镂空孔的轮廓都垂直于所在位置的曲面法向，保证孔边无应力集中的锐角结构，这种镂空设计一方面可以大幅降低构件整体重量，减少环形转动场景下的转动惯量，另一方面可以为传感元件提供透光、通流的窗口，适配光电类、流体类传感器的检测需求，同时镂空结构也能减少温度变化带来的结构热变形，提升构件在宽温域环境下的尺寸稳定性。

　　从外形尺寸与安装边界来看，该类构件的整体外轮廓为类圆形环形结构，外径尺寸可根据安装空间灵活缩放，常规传感应用场景下外径多控制在80-200mm区间，环体的截面宽度根据壁厚与安装需求调整，通常不超过外径的六分之一，避免环体过宽导致曲面扭转处出现曲率突变。安装边界上，由于构件为连续单侧曲面，不存在传统的上下安装面，通常会在环体的两个对称位置设计隐藏式安装凸台，凸台与曲面平滑过渡，不破坏整体连续曲面的拓扑特性，安装孔采用内螺纹设计，可直接固定在配套的安装基座上，安装时需要保证环体的中心轴线与检测对象的回转轴线重合，偏心量控制在0.1mm以内，避免转动过程中出现动平衡问题。

　　在实际功能特性上，该结构除了适配传感场景的连续检测需求外，其连续曲面的特性也让构件在流体场景中可以实现无扰流的导流效果，流体沿曲面流动时不会出现传统正反曲面交接处的边界层分离问题，能够降低流体阻力，减少紊流产生。同时均匀的镂空结构让构件在作为防护外罩使用时，既可以实现周向360度的通透防护，又不会遮挡内部传感元件的检测路径，相比传统格栅式防护结构，连续曲面的外形也更容易清理，不易积存灰尘与杂物，适合在工业检测、户外传感设备等场景长期使用。设计过程中需要重点关注曲面扭转处的曲率变化，通过曲率分析工具反复调整扭转参数，保证整个环体曲面的曲率过渡平滑，避免出现局部曲率过小导致的结构应力集中，镂空孔的排布也要跟随曲面的曲率变化调整孔间距，保证环体各个位置的结构强度均匀，受力时不会出现局部应力过大导致的变形或断裂问题。
