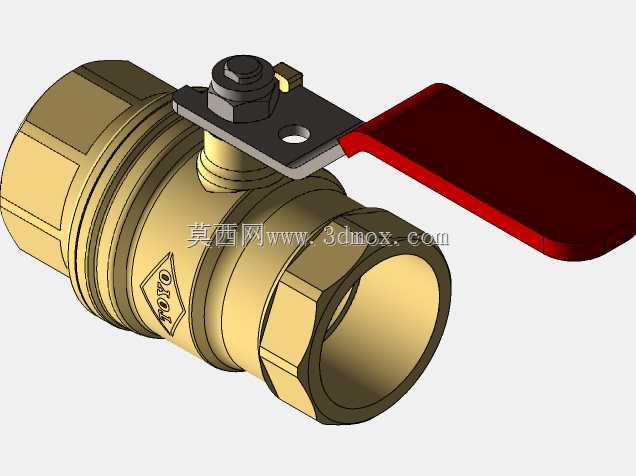

东洋黄铜旋入式带手柄球阀结构设计

　　日常做民用给排水、小型暖通管路、低压气动系统的阀件选型时，这类黄铜旋入式球阀是绕不开的常用件，很多刚入行的结构工程师容易忽略这类小阀件的安装边界细节，最后现场装的时候才发现手柄干涉、螺纹拧入深度不够，返工成本不低。先从实际应用场景说，这类阀件普遍用在公称压力不超过1.6MPa的常温流体管路里，不管是家装的冷热水支路、小型设备的冷却水进出口、还是车间低压压缩空气的分支管路，都能看到它的身影，相比闸阀它的开关行程短，手柄扳动90度就能完成全开全关，日常运维的时候能快速判断开关状态，不用像暗杆闸阀那样靠阀杆伸出长度判断开度，现场操作的容错率高很多。

　　再讲产品本身的功能特性，整个阀体采用黄铜锻压成型，材质本身的抗锈蚀能力适配民用净水、普通暖通循环水的介质要求，不会像普通铸铁阀件那样用个两三年就锈死扳不动。内部的密封结构采用两片式阀体夹装球芯的设计，球芯表面做了抛光处理，和阀座的PTFE密封面贴合紧密，全开状态下流道几乎和管路通径一致，流体阻力比截止阀小很多，不会在阀件位置形成明显的压降，对于对流量损失敏感的小型循环系统来说很友好。顶部的阀杆采用防吹出结构设计，就算阀腔内带压的时候拆阀杆压盖，阀杆也不会被内部压力顶出来飞射伤人，这个细节是很多廉价仿品没做的，现场维护的时候安全冗余更足。

　　说回设计思路，做这个三维模型的时候，首先要还原的是螺纹连接的尺寸边界，两端的内螺纹是标准管螺纹，建模的时候要严格对应通径对应的螺纹大径、小径和有效拧入深度，不能随便画个圆柱孔就当螺纹，不然装配的时候和外螺纹接头配合就会出现拧不到位或者滑牙的问题。然后是手柄的操作空间预留，杠杆式手柄的长度是按照操作力矩设计的，正常成年人单手握持扳动就能克服密封面的摩擦力完成开关，建模的时候要把手柄扳动到全关位置的旋转半径做出来，给管路布局的工程师留够操作空间，避免旁边贴墙或者挨着其他管路的时候，手柄扳到一半被挡住，没法完全关断。另外阀体上的铸造标识、六角拆装位的对边尺寸也要准确还原，现场安装的时候是用管钳或者活动扳手拧阀体的六角位，要是对边尺寸画错了，选型的时候算的安装扳手空间就不对，现场装的时候扳手卡不进去就麻烦了。

　　关于外形尺寸和安装边界，首先要明确两端面的距离，也就是阀件的结构长度，这个尺寸是管路排布时算管道下料长度的核心参数，短了接不上，长了管道要硬顶，容易给螺纹接口留下应力泄漏的隐患。然后是阀体的最大外径，也就是六角位的对边尺寸对应的外接圆直径，这个尺寸决定了管路安装时阀件位置需要预留的最小开孔或者安装间隙。还有手柄在全开、全关两个极限位置的外轮廓尺寸，比如全开的时候手柄顺着管路方向，这时候要算手柄末端到阀体中心的距离，全关的时候手柄垂直管路方向，这时候的横向伸出长度是现场布局最容易忽略的点，很多人布管的时候只算阀体本身的尺寸，没留手柄扳动的空间，最后装完阀发现手柄被旁边的管道或者墙体挡住，只能拆了重新改管路。另外阀杆顶部的压盖尺寸也要准确，后期如果出现阀杆位置的渗漏，是可以通过拧紧压盖来调整密封预紧力的，这个位置的尺寸要留够扳手操作的空间，不然想紧压盖的时候找不到合适的扳手。

　　实际做管路设计的时候，这类球阀的安装方向没有强制要求，不像截止阀要低进高出，它可以水平装、垂直装甚至斜着装，只要手柄操作空间够就行，但要注意尽量不要把手柄装在朝下的位置，避免长期使用后管道里的杂质沉积在阀杆密封位置，加速密封件的磨损。另外建模的时候还要注意球芯的通孔和阀体流道的同轴度，装配的时候要保证全开状态下通孔和两端流道完全对正，不然会出现截流的问题，影响通流能力。很多新手建模的时候容易把球芯的旋转角度搞错，以为90度旋转随便转就行，实际上要保证手柄在水平顺着管路的时候是全开，垂直向上或者向下的时候是全关，符合现场操作人员的使用习惯，避免出现开关状态判断错误的问题。
