东洋RB-3N-10A黄铜三通球阀结构设计

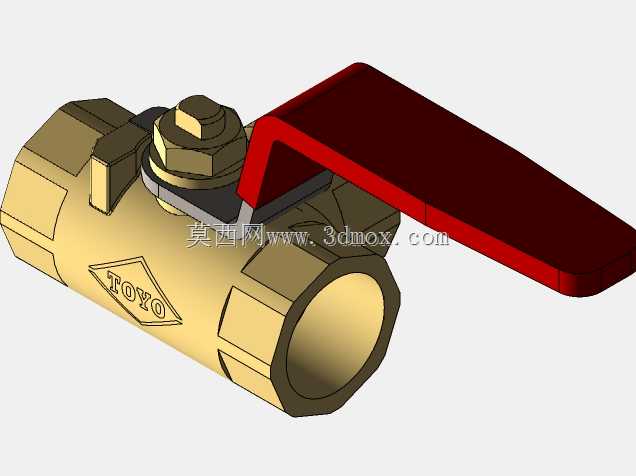

　　这款三通球阀的三维结构还原，完全贴合民用及小型工业管路的实际使用需求，日常在户式水机管路改造、小型气动控制回路、家装冷热水分路、小型化工试剂输送支路里都能见到这类阀件的身影，它的核心作用是在不额外增设管路接头的前提下，实现单路进双路出的介质流向切换，或是两路介质合流到单路输出，相比在管路上装两个两通阀加三通接头的方案，不仅能减少三个潜在泄漏点，还能把操作步骤从两次开关动作简化为一次手柄扳动，在空间局促的设备内部管路布局里优势格外明显。从结构设计逻辑来看，阀体采用锻造黄铜一体成型的主体结构，三个连接端均为内螺纹接口，适配常规低压流体输送用的镀锌管、紫铜管、PPR转接头的连接需求，建模时特意还原了阀体表面的品牌标识压印区域，

　　这部分结构并非单纯的装饰，实际生产中是锻压成型时直接做出的标识位，避免后续激光打标或者丝印的标识在长期接触流体、擦拭维护时脱落，也能在管路密集的阀组里快速识别阀件品牌与通径规格。阀芯采用带通孔的球形结构，和阀体之间的密封采用聚四氟乙烯阀座，这种密封材质的摩擦系数低，手柄操作力矩小，即便长期处于半开状态也不容易出现阀芯卡涩的问题，阀杆部位采用多层密封结构，从下到上依次设置了止推垫片、O型密封圈、压盖螺母，压盖螺母的六角结构完全按照标准扳手开口尺寸建模，实际维护时不需要专用工具，用普通活动扳手就能调整密封压紧力，补偿长期使用后的密封磨损量。手柄部分采用红色冲压钢板折弯成型，表面做喷塑处理，红色的外观在管路系统里属于醒目的操作标识，

　　能让运维人员快速识别阀件位置，手柄的长度经过力矩匹配设计，普通人用单手握持就能完成额定压力下的开关动作，不需要加接套管增大力矩，同时手柄的转动角度设置了90度限位，扳动到水平位置对应通路全开，垂直位置对应通路关闭，两个位置都有清晰的触感反馈，避免操作时出现开关不到位的情况。从安装边界来看，建模时严格还原了阀件的外形包络尺寸，三个接口的同轴度、端面到阀体中心的距离都和实物一致，在做管路三维布局时，可以直接把这个模型装配到管路系统里，提前校验手柄转动时是否会和周边的管路、支架、设备外壳发生干涉，尤其是在紧凑的设备机箱内部，提前通过三维模型校验安装空间，能避免实际装配时出现阀件装上去之后手柄扳不动、或者和其他部件磕碰的问题。

　　阀体的六角结构位置也完全符合实物尺寸，安装时可以用普通管钳或者开口扳手夹持六角部位拧紧，不需要额外设计专用工装，接口的螺纹深度也按照标准管螺纹尺寸建模，装配时可以直接和标准螺纹接头做配合干涉检查，提前预判螺纹拧入深度是否足够，避免出现螺纹配合过浅导致的泄漏或者连接强度不足的问题。在实际选型应用中，这类三通球阀的额定工作压力适配1.6MPa以下的水、压缩空气、无腐蚀性轻质油品等介质，工作温度范围覆盖-10℃到120℃，完全能满足绝大多数民用管路、小型工业设备的使用需求，建模时还原的内部流道结构，也能用来做简单的流阻仿真分析，提前评估不同开度下的介质流量损失，给管路系统的泵阀选型提供参考。和普通两通球阀不同，三通球阀的阀芯通孔为L型结构，通过手柄转动可以实现三个接口之间的不同连通状态，建模时特意做了不同转动角度的位置示意，能直观展示不同手柄角度下的介质流向，方便设计人员在做管路原理图和三维装配图对应时，清晰标注阀件的工作状态，避免现场安装调试时接反管路。整个模型的结构细节都按照实际加工工艺做了还原，比如阀体锻压后的拔模斜度、各部位的圆角过渡、压盖螺母和阀体之间的配合间隙、手柄和阀杆连接的扁方结构，这些细节在做虚拟装配、运动干涉检查时都能提供准确的参考，不会出现因为模型简化过度导致的装配校验失真问题。
