小型内螺纹连接1/4英寸手动球阀结构

　　在小型流体管路系统搭建中，小通径截止类元件的选型往往直接影响整套管路的布局紧凑度与操作便捷性，这款1/4英寸规格的手动球阀，主要面向小流量气路、低压液路的通断控制场景，常见于实验室分析仪器气路模块、小型自动化设备冷却回路、点胶设备供料支路、小型气动执行元件的前端控制段，这类场景普遍对阀件的安装空间占用、操作力矩、密封可靠性有较高要求，不适合采用大通径法兰连接阀件，也不适合结构复杂的电动、气动控制阀，手动小型球阀的结构特性刚好匹配这类场景的使用需求。从结构设计逻辑来看，这款球阀采用最经典的浮动球结构设计，球体与阀杆采用分体式装配，阀杆底部设置防吹出结构，避免管路带压操作时阀杆被内部压力顶出造成泄漏；密封副采用软质密封材料，

　　在低压工况下可以实现零泄漏截断，相比同通径的截止阀、旋塞阀，球阀的流道阻力更小，全开状态下流道与管路通径基本一致，不会对管路内的流体造成明显的节流效应，也不容易在阀腔内部残留介质，适合输送洁净气体、低粘度液体的管路使用。操作端采用扁形拨杆式手柄，手柄表面做防滑处理，操作时只需要旋转90度即可实现全开与全关的状态切换，手柄上设置明显的状态标识，与管路平行时为全开状态，与管路垂直时为全关状态，现场操作人员不需要额外查看阀位指示就能快速判断阀件的工作状态，避免误操作。阀体两端采用内螺纹连接接口，螺纹规格匹配1/4英寸通用管螺纹标准，安装时不需要额外的转接接头，可以直接拧入对应外螺纹的管路接头中，接口处预留密封件安装槽，

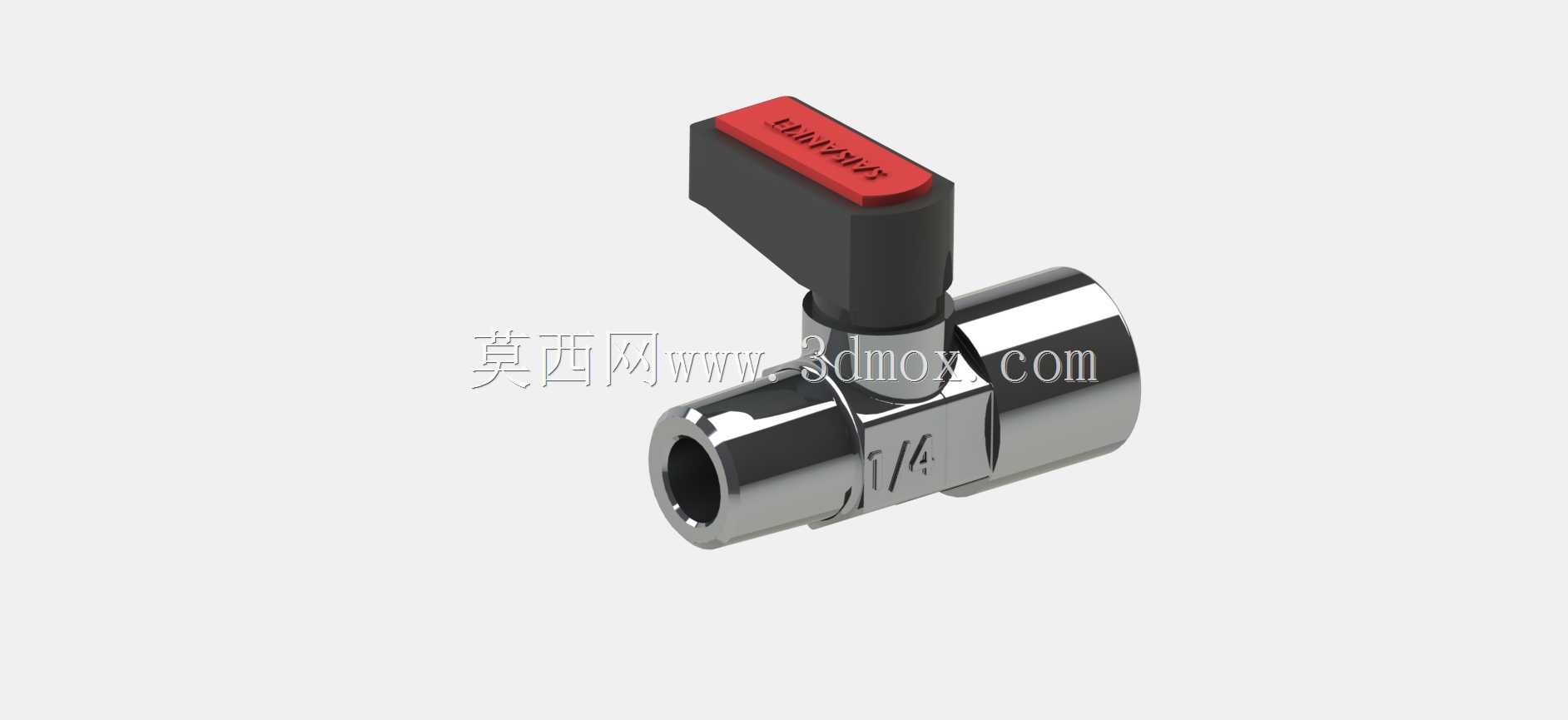

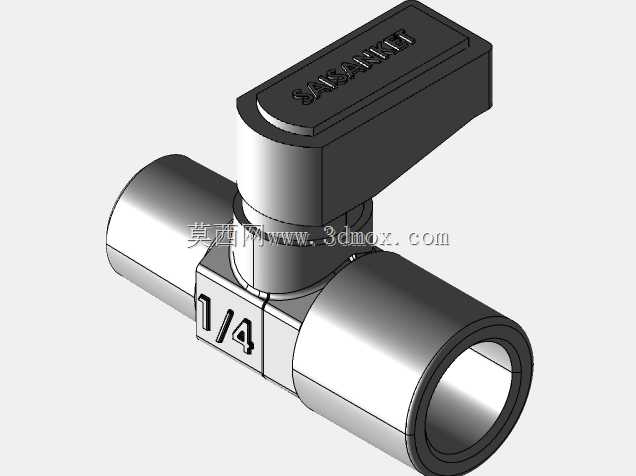

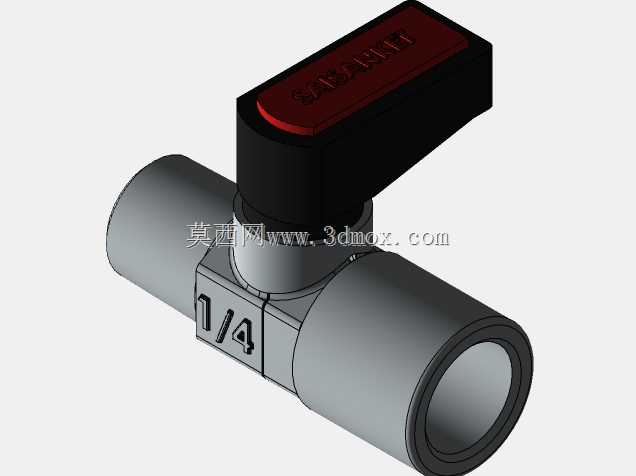

　　装配时配合生料带或者O型密封圈就能实现可靠的接口密封，不会出现接口渗漏问题。从安装边界尺寸来看，这款球阀的整体轴向长度控制在极小范围内，阀体主体为等径圆柱结构，最大外径略大于连接螺纹的大径，手柄旋转时的最大回转半径不会超出阀体径向过多，在密集排布的管路组中安装时，不会和相邻的管路、其他阀件产生干涉，不需要为阀件预留过大的安装空间；手柄的操作高度经过优化，即使是贴板安装的管路，也有足够的空间供手指拨动手柄完成开关操作，不需要额外加长手柄或者借助工具操作。在建模细节处理上，这款模型完整还原了实物的所有装配特征，包括阀体上的规格标识刻印、手柄与阀杆的配合定位结构、密封件的安装槽位、球体的通孔流道，

　　所有配合面的尺寸公差都按照常规机械加工精度设置，装配关系完全符合实际产品的装配逻辑，不存在干涉或者装配顺序错误的问题，既可以直接用于设备三维布局时的阀件占位选型，也可以作为小通径球阀设计的参考原型，拆解后可以查看每个零件的结构细节，帮助设计人员理解浮动球阀的密封原理与装配关系。实际使用中，这类小型球阀的适用压力范围通常在1MPa以内，适用介质温度受密封材料限制，常规配置下可以满足-10℃到80℃区间的介质输送需求，如果更换耐高温密封件，也可以适配更高温度的介质工况，但在选型时需要注意，这类小通径球阀不适合输送含有固体颗粒的介质，固体颗粒容易划伤球体表面或者卡在密封副之间，造成密封失效，也不适合用于节流工况，长期半开状态下高速流动的介质会冲蚀球体表面，缩短阀件的使用寿命，仅作为通断控制元件使用时，这类阀件的使用寿命可以达到数万次开关循环，完全满足常规工业设备的使用周期要求。在管路布局设计时，这款球阀可以任意角度安装，不受安装方向限制，水平、垂直甚至倾斜管路都可以正常使用，安装时只需要注意预留出手柄旋转的操作空间即可，不需要额外设置支撑结构，依靠管路接头的连接强度就可以固定阀件位置，不会因为管路振动出现松动或者移位的问题。
