带流场仿真的截止式水管调节阀门结构

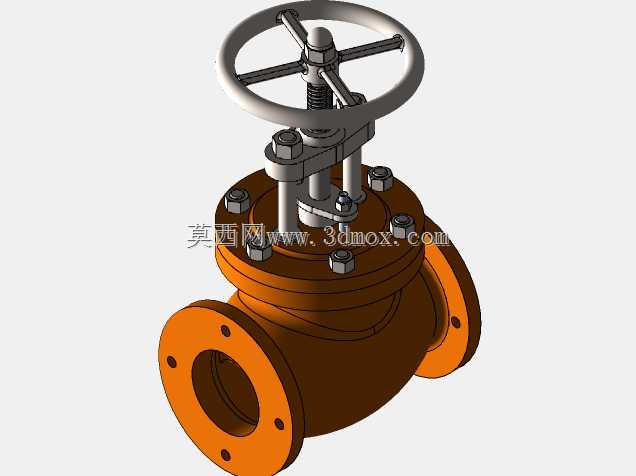

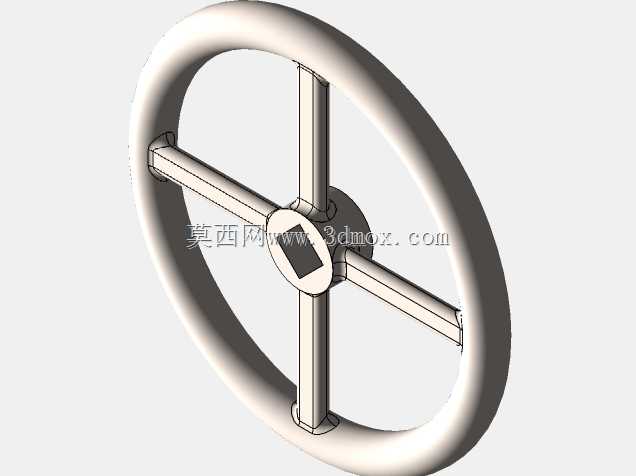

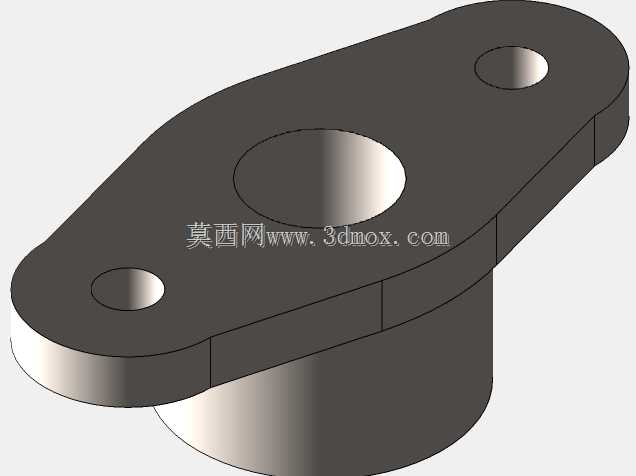

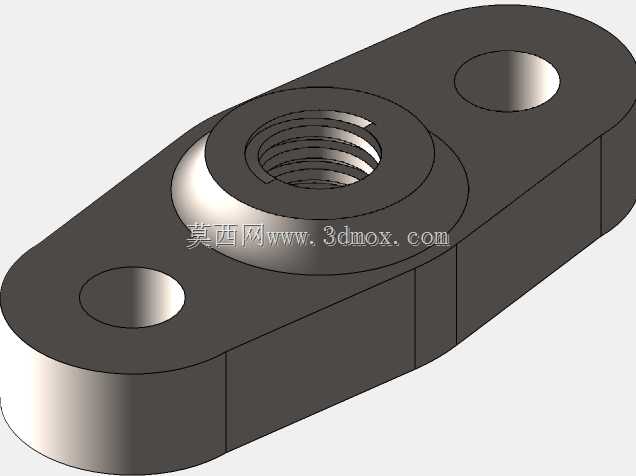

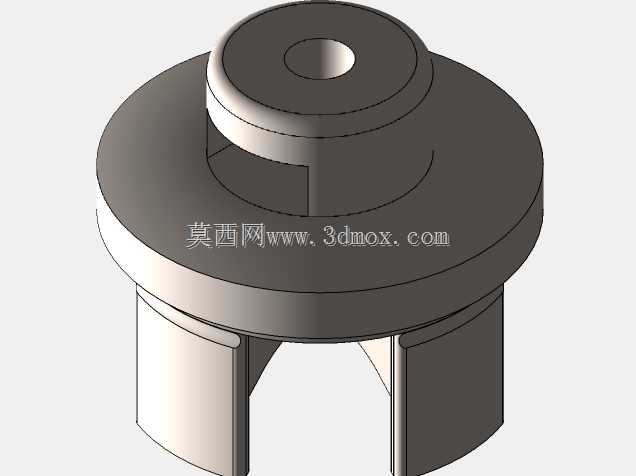

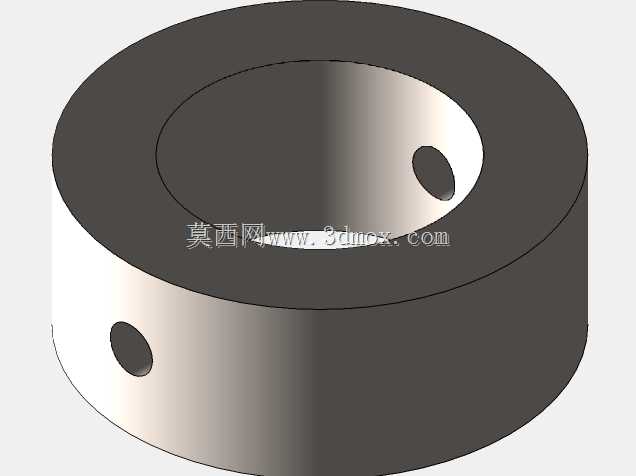

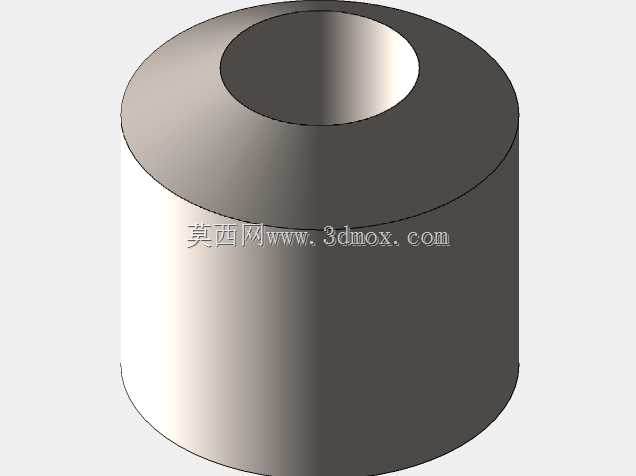

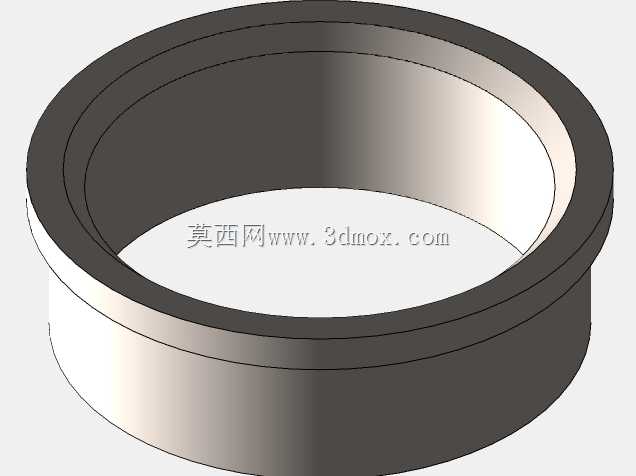

　　这款截止式调节阀门主要面向民用建筑供水、市政给排水管路、小型工业循环水系统的管路通断与流量调节场景，在日常水管工程中承担着管控管路介质流向、调节支路流量、截断介质供应便于后端管路检修的核心作用，区别于闸阀的全通径低流阻设计，该类阀门的密封结构更可靠，调节精度更适配中小管径的支路流量管控需求，在楼层供水支管、换热站支路循环、设备冷却水进出管路中都有极高的应用占比。从结构设计逻辑来看，模型采用手轮驱动的明杆结构，手轮通过梯形螺纹副与阀杆配合，转动手轮时阀杆沿轴向做升降运动，带动阀瓣沿阀座密封面做垂直方向的位移，以此改变阀瓣与阀座之间的过流面积，实现流量从全关到全开的线性调节；阀杆与阀盖之间设置多级填料密封结构，

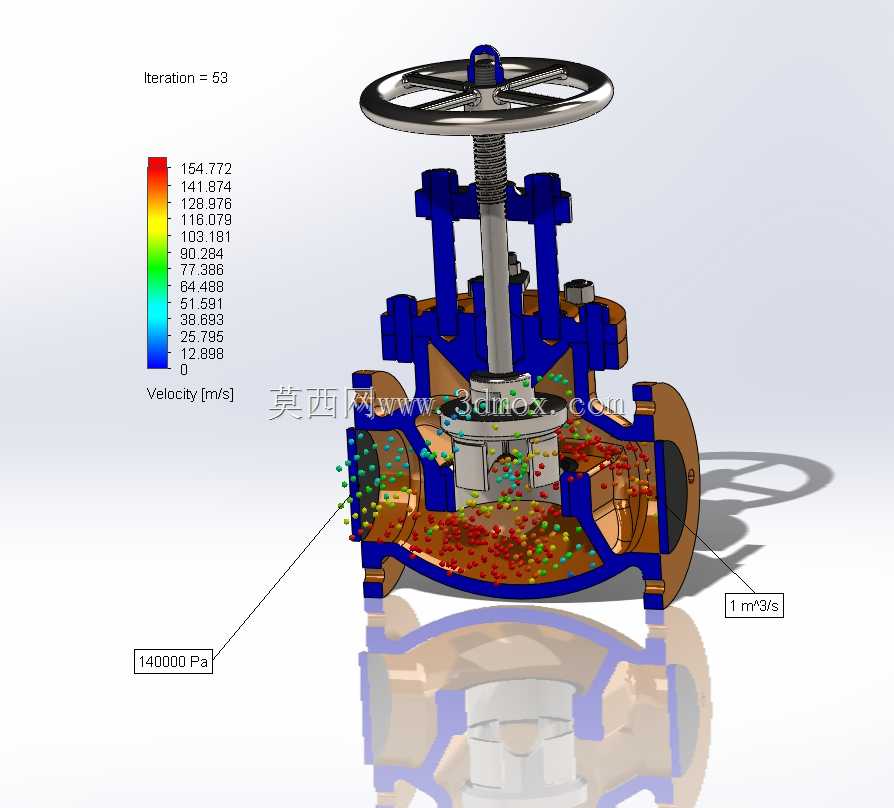

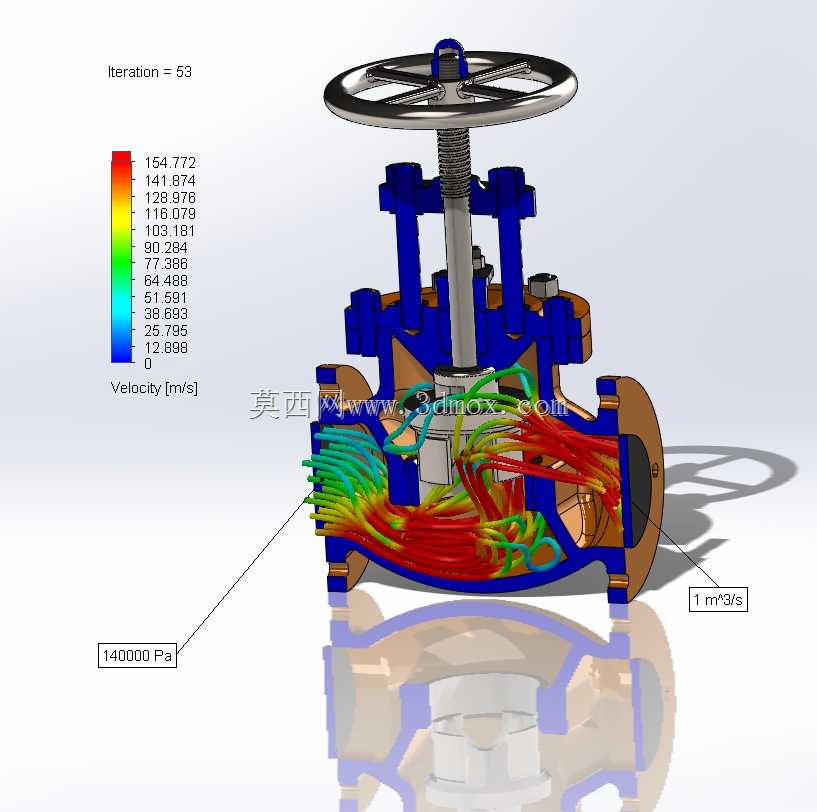

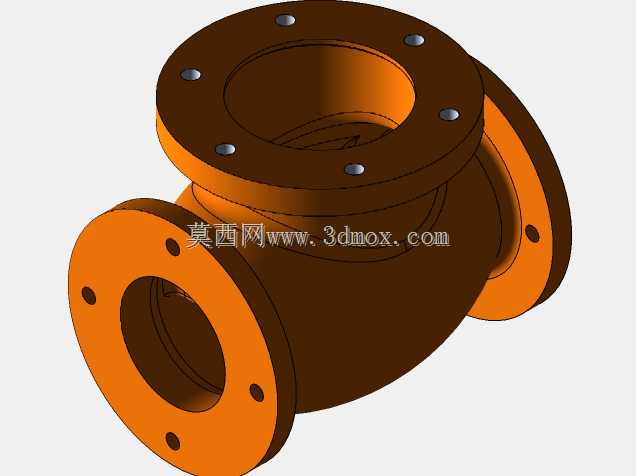

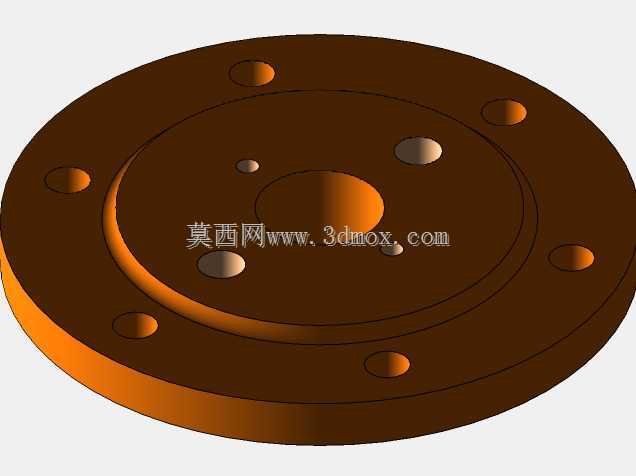

　　避免带压介质从阀杆配合间隙渗漏，阀盖与阀体之间采用法兰配合加密封垫片的连接形式，兼顾装配便利性与密封可靠性，阀体两侧的连接法兰可直接与同通径的管路法兰对接，安装时无需额外加工适配接口。从流场仿真结果可以看出，设计阶段针对阀门内部流道做了圆弧过渡优化，介质从入口进入阀体后，沿导流腔平滑流向阀瓣过流区域，避免了直角流道带来的局部涡流与压损过大问题，入口侧140000Pa的工作压力下，全开状态出口流量可稳定达到1m³/s，流速分布从阀瓣处的最高值向出口侧逐步衰减，没有出现明显的局部高速冲蚀区域，可有效降低长期运行过程中介质对阀体内壁、阀瓣密封面的冲刷磨损，延长阀门整体使用寿命。安装边界方面，该阀门的手轮操作高度预留了足够的手动操作空间，

　　手轮直径适配成人手动操作的力矩需求，无需额外加装辅助操作杆即可实现全开全关动作，阀体底部的支撑结构可在管路安装时提供稳定的定位基准，避免管路应力集中在法兰连接螺栓上；整体结构的零件拆分符合常规阀门的装配工艺，所有配合面的公差设计都预留了机加工余量，密封面的粗糙度要求可通过常规车削加研磨工艺实现，不需要特殊的加工设备即可完成生产制造。在实际选型应用中，该结构适配公称压力1.6MPa及以下的常温清水管路，安装时需注意介质流向与阀体标注方向一致，手轮朝上垂直安装于水平管路上，可根据实际管路的流量需求调整阀瓣开度，在支路流量平衡调试时，可通过微调阀杆升降高度精准控制支路流量，解决管路系统中不同支路流量分配不均的问题；相较于球阀的快开特性，

　　该阀门的调节线性度更好，在需要连续调节流量的水管工程场景中，可避免球阀小开度状态下的流阻突变、阀瓣冲蚀过快的问题，同时截止式结构的密封面在全关状态下的密封性能更稳定，可有效降低管路关闭后的渗漏概率，减少供水管网的无效漏损。
