直流行星减速齿轮电机结构设计

　　这款直流行星减速电机的结构设计，首先要考虑的是小型自动化设备里的安装适配问题，日常做小型输送线、智能仓储的分拣拨杆、桌面级工装夹具的旋转驱动，还有小型检测设备的进给机构时，经常会遇到安装空间局促、输出扭矩不足的问题，普通直流电机转速高扭矩小，直接带负载根本带不动，还容易烧绕组，所以这类集成减速箱的直流电机是小负载传动场景里的常用选型。

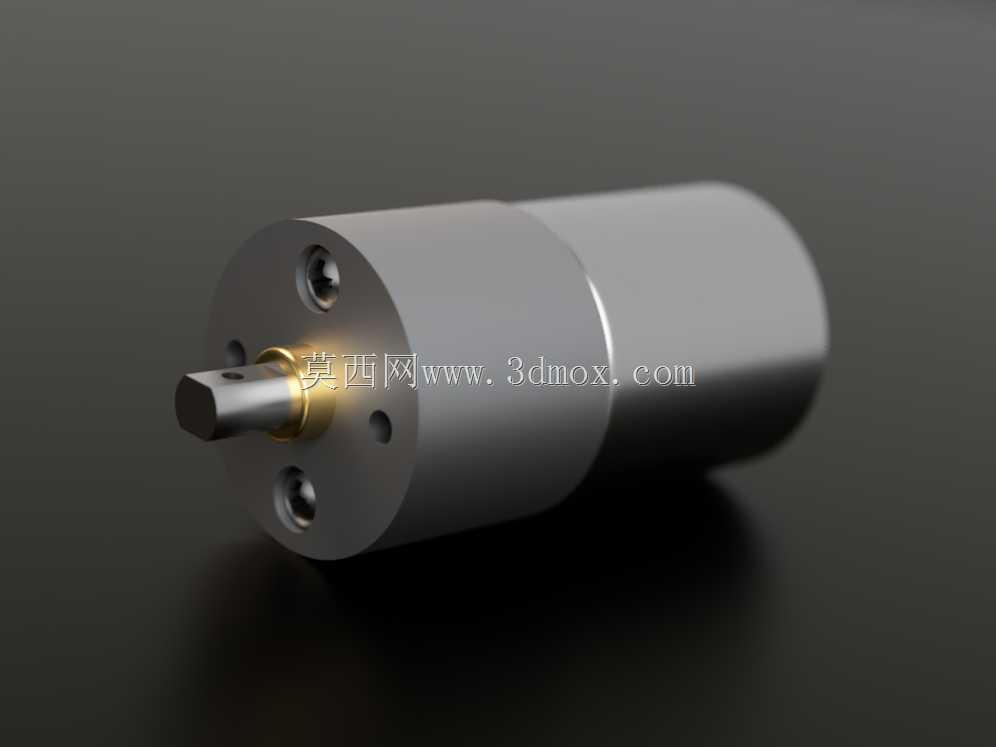

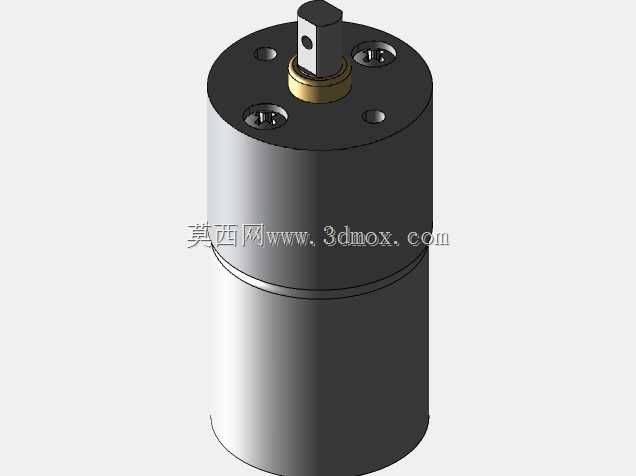

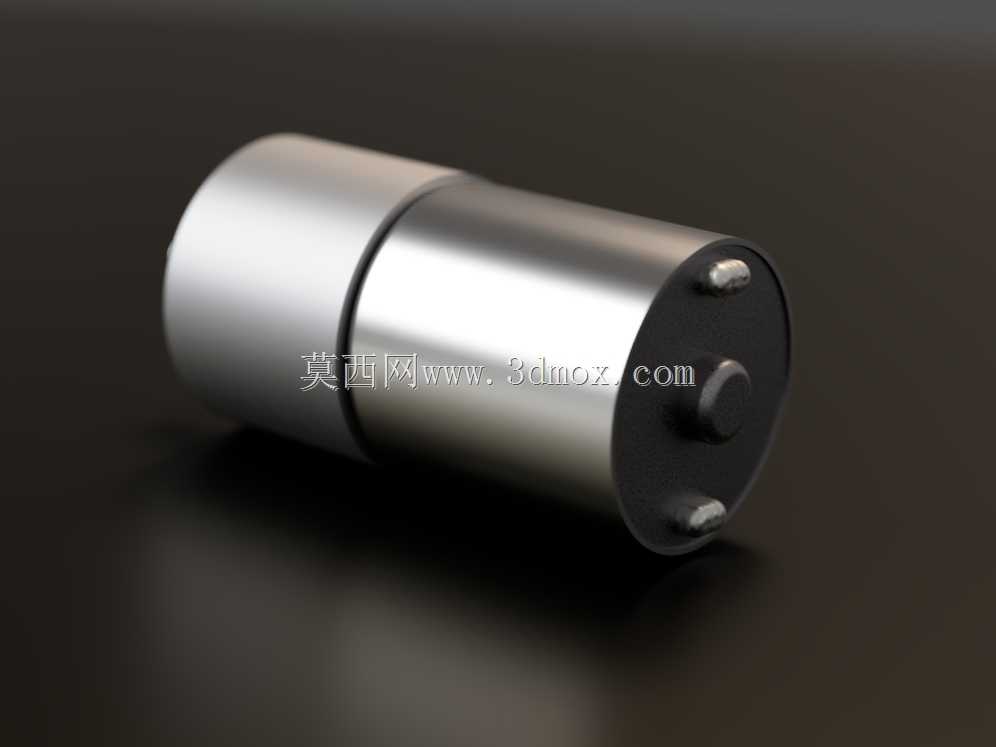

　　从结构来看，电机本体和减速箱采用同轴一体式设计，输出轴和电机转子轴在同一条中心线上，这种布局最大的好处是安装时不需要额外做偏心调整，安装孔位围绕输出轴中心圆周均布，做安装板设计的时候直接按中心圆布孔就行，不用考虑偏载带来的安装应力。输出轴端做了扁位结构，不是光轴设计，装配同步轮、联轴器或者摆杆的时候，不需要额外打顶丝孔防转，扁位直接卡进连接件的卡槽里，就能传递扭矩，避免长时间正反转的时候轴和连接件之间打滑，这点在频繁换向的传动场景里特别实用，比如小型分拣设备的拨杆，每分钟要换向十几次，光轴加顶丝的结构用久了很容易松，扁位结构就没这个问题。

　　减速箱部分采用的是行星齿轮传动结构，相比普通的平行轴减速箱，行星结构的同减速比下体积更小，传动效率更高，而且齿轮受力是均匀分摊在几个行星轮上的，单齿承受的载荷更小，使用寿命更长。设计的时候要注意减速箱和电机本体的配合止口，止口的配合公差选H7/h6的间隙配合，既保证装配的时候能顺利对位，又不会因为间隙太大导致同轴度超差，运转的时候产生异响和振动。端盖上的安装孔是沉头孔设计，装配螺丝的时候螺丝头不会突出端盖平面，安装的时候可以直接贴平安装板，不需要额外留螺丝头的避让空间，这点对紧凑安装场景特别友好，很多小型设备的安装板后面就是其他结构件，留不出避让空间的话，沉头孔设计就能省很多事。

　　选型的时候要注意安装边界，这款电机的外径是圆柱型结构，安装板上的过孔直径要比电机外径大0.2-0.5mm，方便装配的时候调整同轴度，不要做紧配，不然电机运转的时候的振动会直接传到安装板上，产生共振噪音。输出轴的轴向窜动量控制在0.1-0.3mm之间，设计连接件的时候不要给轴施加额外的轴向力，比如皮带传动的时候不要把皮带张得太紧，不然轴向力会传到电机的后端轴承上，加速轴承磨损，缩短使用寿命。

　　日常做结构设计的时候，这类电机的固定方式不要只靠端盖的三个螺丝锁紧，如果是有振动的使用场景，最好在电机圆柱面加一个抱紧箍，辅助固定，避免长时间运转后螺丝松动，电机移位。接线部分要注意正负极对应转向要求，提前在建模的时候把出线方向留好，不要让线缆和周围的运动件产生干涉，很多新手做设计的时候只考虑电机本体的安装空间，忘了留出线和接线端子的位置，最后装配的时候才发现线缆被其他零件压住，还要重新改结构。

　　另外，这款电机的减速箱部分是润滑脂润滑，出厂的时候已经预加了润滑脂，日常使用不需要额外加油，建模的时候不需要考虑加油孔的结构，减速箱外壳是密封设计，能防止日常环境里的灰尘进入齿轮啮合面，在普通的车间环境、室内设备里使用都没问题，不需要额外做防尘防护。如果是用在有液体飞溅的场景，还要额外在输出轴位置加密封圈，这款电机本身的输出轴密封只能防少量灰尘，不能防液体渗入，这点选型的时候要注意使用环境的匹配。

　　从传动特性来看，这款电机的输出转速低、扭矩大，适合低转速大扭矩的直接驱动场景，不需要额外再加减速机构，能简化整体的传动结构，减少零件数量，降低装配难度和设备成本。做三维建模的时候，要把输出轴的扁位尺寸、安装孔的位置度、止口的配合尺寸都做准确，这些尺寸都是直接影响装配的关键尺寸，不要只做个大概的外形，不然出工程图的时候会漏关键尺寸，加工出来的安装板装不上。还要注意电机的总长度，设计安装腔的时候，长度方向要留1mm左右的装配余量，不要做刚好的尺寸，不然零件有加工公差的时候，电机装不进去。
