57系列两相混合式步进电机结构设计

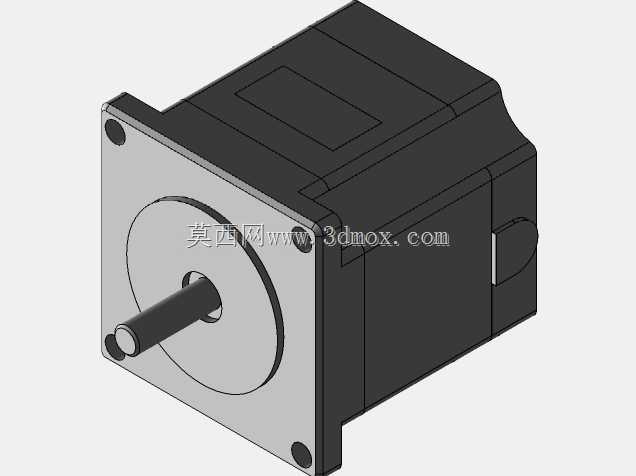

　　做非标自动化设备选型时，57规格步进电机是绕不开的常用执行元件，这次建模的ST-57BYG056机型，是针对中小负载点位传动场景做的结构还原，建模时完全按照实物安装尺寸做了全特征复刻，方便设计人员直接调用到装配体里做干涉检查、布局验证。

　　从实际应用场景来看，这款电机的适配面非常广，常见的3D打印机X/Y/Z轴进给、小型皮带输送线的主动辊驱动、点胶机的位移滑台动力、自动锁螺丝机的轴系传动、桌面级雕刻机的走刀驱动，甚至小型包装设备的送膜、切刀机构动力源，都能看到同规格电机的身影。这类步进电机的核心优势是开环控制下就能获得不错的低速扭矩，不需要额外加编码器做反馈就能实现精准的点位定位，成本比伺服电机低很多，对于负载扭矩在1N·m左右、转速要求不超过600rpm的传动场景，性价比非常突出。

　　建模过程中首先卡准的是安装边界尺寸，前端法兰是标准57见方结构，四个安装孔的孔距是47mm，采用M4螺纹孔做安装固定，前端输出轴是直径8mm的D型切边轴，轴伸长度24mm，这个尺寸是行业通用规格，不管是搭配同步轮、联轴器还是行星减速箱，都能直接适配标准件，不需要额外做转接件设计。电机本体的机身长度是56mm，后端的出线侧做了凸起的接线盒结构，整体最大外轮廓不超过57mm见方，做设备布局时只要预留出60mm见方的安装空间，加上尾部接线的15mm弯折余量，就不会出现装配干涉的问题。

　　结构设计上，这款电机做了前后双轴承支撑的结构，前端轴承嵌在法兰安装座里，后端轴承固定在后端盖上，输出轴的径向跳动可以控制在0.02mm以内，能满足大部分直连传动的精度要求。定子和转子的配合间隙做了均匀的0.1mm气隙设计，既保证了磁路的导通效率，又避免了加工误差导致的定转子扫膛问题。外壳采用拉伸铝型材做主体，前后端盖用压铸铝合金加工，表面做了黑色氧化处理，兼顾散热性能和结构强度，连续运行时的外壳温度可以控制在70℃以内，符合工业设备的长时间运行要求。

　　实际选型搭配时要注意，这款电机的额定相电流是2A，搭配对应的两相步进驱动器使用时，要把驱动器的输出电流调到匹配值，避免电流过大导致电机过热烧坏。如果是带垂直负载的场景，还要注意搭配带抱闸的同规格机型，或者在传动结构上加配重、自锁机构，防止断电时负载下滑造成设备损坏。建模时把所有的安装特征、倒角、退刀槽都做了1:1还原，包括法兰上的定位止口、输出轴上的卡簧槽、后端盖的固定螺丝位置，调用到装配体里时，可以直接做配合约束，不需要再额外核对尺寸，能大幅节省结构设计的重复建模时间。

　　很多新手工程师做设备设计时，经常会忽略电机尾部的接线空间和安装螺丝的操作空间，这款模型把尾部的接线端子凸起、安装孔的沉头深度都做了准确还原，在做整体布局时，可以直接模拟螺丝的安装路径、线缆的弯折半径，避免出现装配时工具伸不进去、线缆被外壳挤压的问题。另外电机侧面的安装基准面也做了平面度的特征还原，做靠位安装时可以直接把法兰面作为定位基准，保证电机轴和传动部件的同轴度，减少因为安装不同心导致的轴承磨损、同步带跑偏问题。

　　从传动特性来看，这款57步进电机在低速段的扭矩输出非常平稳，转速在100rpm以内时几乎没有明显的振动，搭配细分驱动器使用时，步距角可以细分到0.01度以下，能够满足大部分中低精度的位移传动需求。相比42规格的步进电机，它的输出扭矩要大40%左右，能带动更重的负载，相比86规格的步进电机，它的安装体积要小一半，对于安装空间受限的小型设备来说，是非常均衡的选型方案。建模时没有做过度的简化，连外壳上的散热筋、接线盒的防水胶圈槽都做了细节还原，不管是做设备的装配验证，还是做产品的宣传渲染，都能直接使用。
