FS5106B伺服电机配套连接紧固件结构

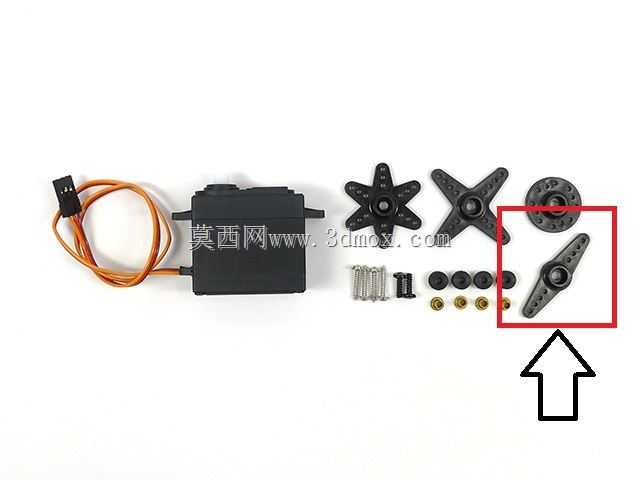

　　在小型自动化执行机构、航模舵面控制、教学实验平台、小型机械臂关节驱动这类场景里，伺服电机的动力输出端与负载的连接可靠性，直接决定整套机构的动作精度与运行寿命，FS5106B作为大扭矩标准舵机，其配套的连接紧固件是动力传递路径里不可忽视的关键结构件。这套紧固件包含不同形式的输出摇臂、固定螺丝、缓冲胶垫、配套轴套等零件，覆盖了舵机与不同负载结构的连接需求，从设计逻辑上，首先要匹配FS5106B舵机输出轴的花键参数，输出摇臂内孔的花键齿形、齿数、齿距完全和舵机输出轴契合，避免传动间隙导致的回差问题，保证舵机的角度控制精度能够完整传递到负载端。

　　不同结构形式的摇臂分别对应不同的安装场景：一字型摇臂适合直线推拉类负载，比如航模的舵面连杆驱动、小型滑台的往复驱动；十字型、星型摇臂适合多方向连杆连接，比如多连杆机构的关节传动、机械手指的同步驱动；圆盘型摇臂适合周向任意角度安装的场景，可根据负载连接位置灵活调整固定孔位，不需要反复拆装摇臂调整初始角度。所有摇臂的安装孔位都做了等距标准化设计，孔位间距匹配常用的连杆接头尺寸，安装时不需要额外二次打孔加工，直接用配套的自攻螺丝或者轴销即可完成负载固定。

　　从安装边界来看，这套紧固件的所有零件外形都适配FS5106B舵机的安装尺寸，摇臂安装后不会超出舵机本体的安装轮廓太多，在紧凑安装空间里也不会和周边结构产生干涉；摇臂的厚度经过强度校核，在舵机额定输出扭矩下不会发生弯折变形，材质选用增强尼龙材质，兼顾刚性与韧性，在舵机急停、负载冲击的工况下可以吸收部分冲击载荷，避免刚性连接导致的舵机输出轴齿形崩损。配套的固定螺丝包含不同长度规格，分别对应摇臂与输出轴的轴向固定、负载与摇臂的端面固定，螺丝的螺纹规格匹配舵机输出轴的中心螺纹孔，安装时的拧紧力矩有明确的适配范围，避免力矩过大导致螺纹滑牙、或者力矩过小导致运行中松脱。

　　配套的缓冲胶垫安装在摇臂与舵机端面之间，一方面可以吸收舵机运行时的轴向窜动，减少传动过程中的震动传递，另一方面可以避免金属输出轴与尼龙摇臂长期硬接触产生的磨损，延长整套连接结构的使用寿命。在实际选型使用时，需要根据负载的运动形式、连接点的受力方向选择对应形式的摇臂：如果是单方向直线推拉负载，优先选用一字型摇臂，力的传递路径最短，传动刚性最好；如果是需要多角度同步驱动的多连杆结构，可选用星型或者十字摇臂，在同一个输出端同时连接多组连杆，简化整体结构；如果是需要频繁调整安装角度的调试场景，圆盘型摇臂的周向可调孔位可以大幅减少调试时的拆装工作量。

　　设计这套连接结构的三维模型时，首先要精准测绘舵机输出轴的花键参数，保证摇臂内孔与输出轴的配合间隙控制在合理范围，间隙过大会导致传动回差，影响控制精度，间隙过小会导致安装困难，甚至拆装时损坏舵机输出齿。其次要校核每个摇臂的受力强度，根据舵机的最大堵转扭矩计算摇臂每个截面的弯曲应力，在保证强度的前提下尽量做轻量化设计，减少摇臂自身重量带来的转动惯量，提升舵机的动态响应性能。安装孔位的位置度公差要控制在合理范围，保证连杆安装后不会出现卡滞、别劲的情况，所有孔位的边缘都做倒角处理，避免安装时割伤连杆线材或者操作人员。

　　在实际设备装配场景中，这套紧固件的安装顺序也有明确要求：首先将缓冲胶垫套在舵机输出轴根部，贴合舵机端面，然后根据调试好的初始角度将对应摇臂压入输出轴，对准花键齿后保证摇臂安装到位，再用中心固定螺丝将摇臂轴向锁紧在输出轴上，最后再连接负载连杆，用侧面固定螺丝将连杆与摇臂锁死。装配完成后需要手动晃动摇臂检查是否有松旷，通电测试全行程动作是否有卡滞、异响，确认连接可靠后再投入正式运行。这类伺服配套紧固件虽然是小型结构件，但在整套传动系统里的作用至关重要，很多小型自动化设备、航模、教学机器人出现的动作精度差、舵机打齿、运行中负载脱落等故障，往往都是因为连接紧固件选型不当、安装不到位导致的，精准匹配的配套紧固件可以大幅降低这类故障的发生概率，提升整套机构的运行可靠性。
