Φ6M3压接式安装端子结构设计

　　在低压电气控制回路、小型传感检测单元的布线作业中，接线端子的选型直接决定了现场接线的可靠性与后期维护的便捷性，这款Φ6规格M3螺纹的压接安装端子，正是针对小空间内的导线固定需求开发的结构件。从实际应用场景来看，这类端子常被用在光电传感器、接近开关的尾部接线端，或是小型控制板的对外引出接口位置，很多设备内部走线空间局促，无法容纳大体积的接线排，单孔位的压接端子就能实现单根导线的独立固定，避免多线并接带来的接触不良风险。

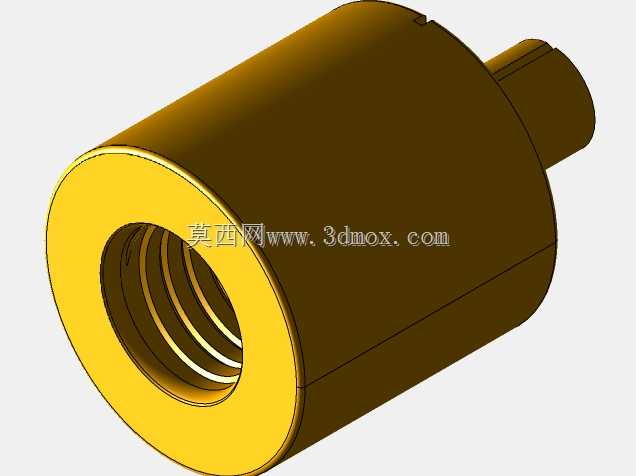

　　从功能特性上看，这款端子采用压接+螺纹锁紧的双重固定逻辑，尾部的内螺纹孔适配M3规格的锁紧螺丝，导线剥头插入端子内孔后，拧紧螺丝即可将线芯牢牢压在端子内壁，相比传统的焊接接线方式，压接端子不需要额外携带焊具，现场作业效率更高，也不会出现焊锡虚焊、冷焊导致的导通故障。端子主体的外圆柱直径控制在6mm，这个尺寸刚好适配多数小型传感器的尾部出线孔，安装时可以直接卡入设备预设的安装位，不需要额外做扩孔处理，外圆柱面上的台阶结构可以起到轴向限位的作用，安装到位后台肩抵住设备壳体，不会出现端子向内滑脱的问题。

　　设计过程中首先考虑的是接线的接触面积，端子内孔的螺纹并不是为了啮合其他零件，而是为了增加螺丝压紧时与线芯的接触摩擦力，普通光孔压接时导线容易受拉扯力脱出，内螺纹的牙型可以嵌入多股铜芯线的缝隙里，即使导线受到一定的轴向拉力，也不会从端子内松脱。端子前端的伸出段做了缩径处理，直径小于主体圆柱，这个结构是为了适配设备内部的绝缘护套，安装时绝缘套管可以直接套在缩径段上，避免端子带电部分与周边金属结构接触造成短路。材质选择上采用黄铜作为基体，表面做镀彩锌处理，黄铜本身导电性能优异，质地偏软适合压接变形，镀彩锌层可以提升端子的抗氧化能力，在潮湿、多粉尘的工业现场也能长期保持稳定的导通性能，不会因为表面氧化导致接触电阻升高。

　　安装边界方面需要注意，端子的轴向总长度需要匹配设备壳体的壁厚，主体圆柱段的长度要略大于安装位的壁厚，这样压接导线后尾部不会突出壳体过多，占用额外的内部空间。M3螺纹的锁紧扭矩需要控制在合理范围，扭矩过大会导致螺纹滑牙，扭矩过小则压接力不足，一般现场作业时采用0.4N·m左右的扭矩即可满足固定需求，既能压紧线芯，也不会损坏端子的内螺纹。端子的内孔直径适配0.3-0.75平方毫米的多股铜芯线，这个线径范围刚好覆盖小型传感器、控制信号回路的常用导线规格，不需要针对不同线径更换端子型号，减少了现场备件的种类。

　　从结构建模的角度来看，这款端子的建模过程需要重点关注内螺纹的收尾结构，实际生产中内螺纹不会加工到孔底，建模时要预留出足够的退刀空间，避免出现工艺无法实现的结构。外圆柱与缩径段之间的过渡圆角不能省略，圆角可以减少安装时应力集中的问题，也能避免锐边割破绝缘护套。很多新手建模时容易忽略端子端面的倒角，实际上安装端的外倒角可以起到导向作用，端子插入设备安装孔时不需要刻意对准，顺着倒角就能顺利推入，提升现场装配的效率。另外端子尾部的端面需要做平整处理，螺丝拧紧时端面与导线的接触面积更大，压接更均匀，不会出现局部压接过重导致线芯断裂的问题。

　　在设备选型匹配时，除了尺寸参数，还要考虑端子的载流量，黄铜材质的6mm外径端子，搭配M3螺丝压接，持续载流量可以达到6A左右，完全满足信号回路、小功率供电回路的电流需求，不会出现长期通电过热的问题。如果是用在有振动的设备上，还可以在锁紧螺丝上增加防松垫圈，不过这款端子的螺纹压接结构本身已经具备一定的防松能力，常规工业环境下不需要额外增加防松零件就能保持稳定连接。很多自动化设备的传感单元布线时，会优先选用这类一体式压接端子，相比组合式的接线排，单个端子的占用空间更小，布线更灵活，可以根据实际接线数量灵活布置安装位置，不需要预留整块接线排的安装空间，对于紧凑化设计的小型设备来说，这类端子的适配性远高于传统的大尺寸接线元件。
