圆形电机端盖结构三维设计

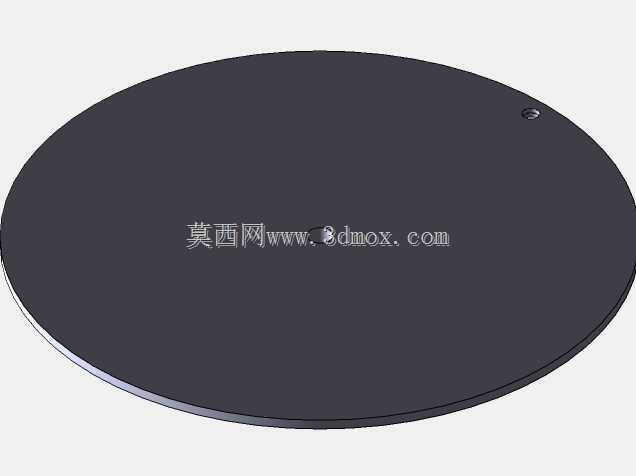

　　在中小型电机的整机结构设计中，端盖作为核心防护与定位部件，直接决定了电机内部转子组件的运行同轴度，同时承担着防护内部绕组、阻隔外界粉尘与水汽侵入的作用，这款圆形薄型电机端盖的设计，完全适配小功率扁平式电机的装配需求，常见于桌面级小型驱动装置、智能家电内置动力模块、便携设备传动单元这类对安装空间有严格限制的应用场景。从实际装配逻辑来看，这款端盖采用大直径薄圆盘的主体构型，整体轮廓为正圆形，边缘做了极小的倒角过渡，既能够避免装配过程中锐边划伤操作人员，也能在压入电机机壳止口时起到导向作用，减少装配卡滞的概率。端盖主体平面的平面度公差控制在0.05mm以内，保证和机壳端面贴合时没有缝隙，避免长期运行中出现漏油、进灰的问题，

　　靠近外边缘的位置设置了单个定位小孔，这个孔位并非通用安装孔，而是用于端盖和机壳之间的周向定位，防止电机运行过程中端盖受振动影响出现周向转动，导致内部轴承位偏移。设计过程中优先考虑了材料的成型工艺性，端盖主体采用冲压成型工艺加工，整体壁厚均匀，没有突变的壁厚结构，避免冲压过程中出现应力集中导致的板材开裂，同时均匀的壁厚也能保证端盖整体的刚性均匀，在承受轴承传递的径向载荷时不会出现局部变形。从安装边界来看，端盖的外径尺寸和对应机壳的止口内径采用过渡配合，配合公差选H7/k6，既保证装配后不会出现松旷，也不会因为过盈量太大导致装配难度提升，端盖的轴向厚度控制在较薄的区间，适配扁平电机的轴向尺寸限制，不会额外增加电机的整体轴向长度，

　　满足紧凑安装空间的要求。端盖的中心区域预留了轴承室的加工余量，在冲压成型后可以通过二次车削加工保证轴承室的尺寸精度和同轴度，轴承室的深度根据配套轴承的外圈厚度设计，保证轴承压入后外圈能够完全贴合定位面，不会出现轴向窜动。在实际应用场景中，这类薄型圆形端盖多用于功率在100W以下的小型直流电机、步进电机，这类电机常被用在智能转盘驱动、小型桌面传动装置、便携电子设备的动力模块中，这类场景对电机的轴向尺寸要求极高，不允许端盖占用过多的轴向空间，同时要求端盖有足够的防护能力，能够满足日常使用环境下的防尘需求。设计时还考虑了端盖的受力特性，电机运行时转子转动带来的径向振动会通过轴承传递到端盖的轴承室位置，

　　因此端盖在轴承室周边做了隐性的加强结构，没有额外增加凸起的加强筋，而是通过局部壁厚的微幅提升来增强刚性，既保证了端盖外表面的平整性，也能避免振动导致的端盖共振，降低电机运行的噪音。端盖表面采用哑光氧化处理，既能够提升金属表面的抗腐蚀能力，也能避免表面反光带来的视觉干扰，适配外观要求较高的消费类电子内置电机的装配需求。从装配流程来看，这款端盖的装配不需要复杂的工装，只需要将止口对准机壳端面，通过周向定位孔对准机壳上的定位销，压入到位后即可完成周向固定，不需要额外的螺丝紧固，减少了装配零件数量，提升了整机的装配效率，同时也减少了因为螺丝松动带来的故障点。在长期运行的可靠性验证逻辑下，这款端盖的结构没有多余的异形结构，应力分布均匀，在电机持续运行产生的温度变化下，圆形结构的热变形均匀，不会因为热胀冷缩出现轴承位偏移的问题，能够保证电机长期运行的同轴度要求，延长轴承的使用寿命。
