发动机用空心圆柱活塞销结构设计

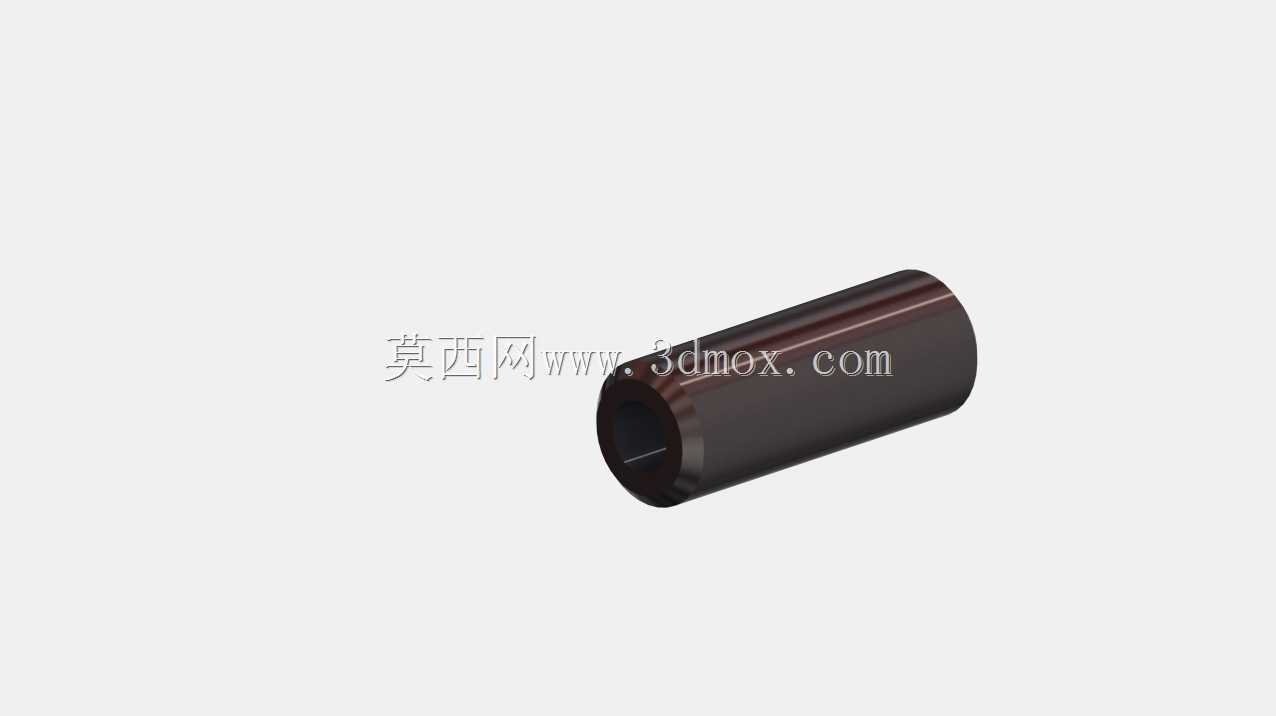

　　活塞销作为内燃机核心运动连接件，主要承担活塞与连杆之间的动力传递作用，将活塞承受的燃气爆发压力传递给连杆，带动曲轴旋转完成动力输出循环，在往复式发动机、小型通用动力机械中均有广泛应用场景。该活塞销采用空心圆柱结构设计，整体为等外径薄壁筒状构型，外圆表面做高精度磨削处理，保证与活塞销座孔、连杆小头衬套的配合精度，减少往复运动过程中的磨损与冲击。从设计思路来看，空心结构的选型主要基于往复运动件的轻量化需求，活塞销随活塞做高频往复直线运动，自身质量越大，往复惯性力越高，会加剧发动机振动、增加曲轴连杆机构的载荷，在保证结构强度、刚度满足爆压工况要求的前提下，去除内部冗余材料，可有效降低运动件惯量，提升发动机高转速工况下的运行稳定性。

　　外形尺寸方面，该活塞销外径与活塞销座孔、连杆小头衬套内径采用基孔制过渡配合设计，外圆圆柱度、表面粗糙度均满足内燃机运动副的精度要求，两端无额外锁环槽结构，安装时需匹配对应规格的活塞销挡圈实现轴向限位，防止活塞销在工作过程中轴向窜动刮伤气缸壁。安装边界上，活塞销穿装于活塞的两个销座孔与连杆小头衬套孔内，装配前需对活塞进行均匀加热，利用销座孔受热膨胀的间隙完成压装，常温下配合面保持足够的抱紧力，避免工作过程中出现相对转动导致的异常磨损。实际工况中，活塞销承受周期性的交变冲击载荷，燃气爆发瞬间的冲击载荷、往复运动的惯性力均作用在销体上，因此结构设计时需保证壁厚均匀，避免应力集中，外圆表面需具备足够的硬度与耐磨性，

　　芯部保持相应韧性以承受冲击载荷，该空心结构在壁厚控制上做了均衡设计，既满足轻量化要求，又能覆盖常规小排量内燃机的爆压载荷需求，不会出现销体弯曲变形、断裂等失效问题。在发动机运行过程中，活塞销的润滑依靠连杆小头油孔甩出的压力机油实现，空心内腔可作为临时储油腔，储存少量机油对配合面进行持续润滑，降低摩擦副的工作温度，减少磨损速率，提升零部件使用寿命。不同于实心活塞销，该空心结构的内腔贯通设计也可在一定程度上降低销体自身的热膨胀量，减少高温工况下配合间隙的变化量，避免热态下出现配合过紧导致的抱销故障。针对汽车用小排量汽油引擎的应用场景，该活塞销的尺寸参数适配常规缸径的活塞组件，安装时无需对活塞销座、连杆小头做额外加工，

　　可直接匹配对应规格的挡圈完成装配，适配性较强。结构建模过程中，外圆面的同轴度、两端面的垂直度均按照内燃机零部件的公差要求做了参数化设定，可直接用于后续的工程图导出、干涉检查、运动仿真分析，在做发动机曲柄连杆机构的运动学仿真时，可直接调用该模型设置运动副约束，模拟往复运动过程中的载荷传递、惯性力变化，为后续的结构优化、强度校核提供基础模型支撑。
