内燃机活塞头精密结构三维建模

　　活塞头作为内燃机往复运动机构的核心承压部件，其结构设计直接决定了动力输出效率、燃烧密封性与整机运行寿命，在车用汽油发动机、柴油发动机以及小型通用动力机组中都承担着不可替代的作用。从实际工况来看，活塞头顶部直接接触燃烧室爆燃产生的高温高压燃气，工作瞬间温度可突破上千摄氏度，爆发压力可达数兆帕，同时还要伴随曲轴连杆机构完成每分钟数千次的高速往复运动，这就要求其结构设计必须同时兼顾耐热性、结构强度、轻量化与运动导向精度。

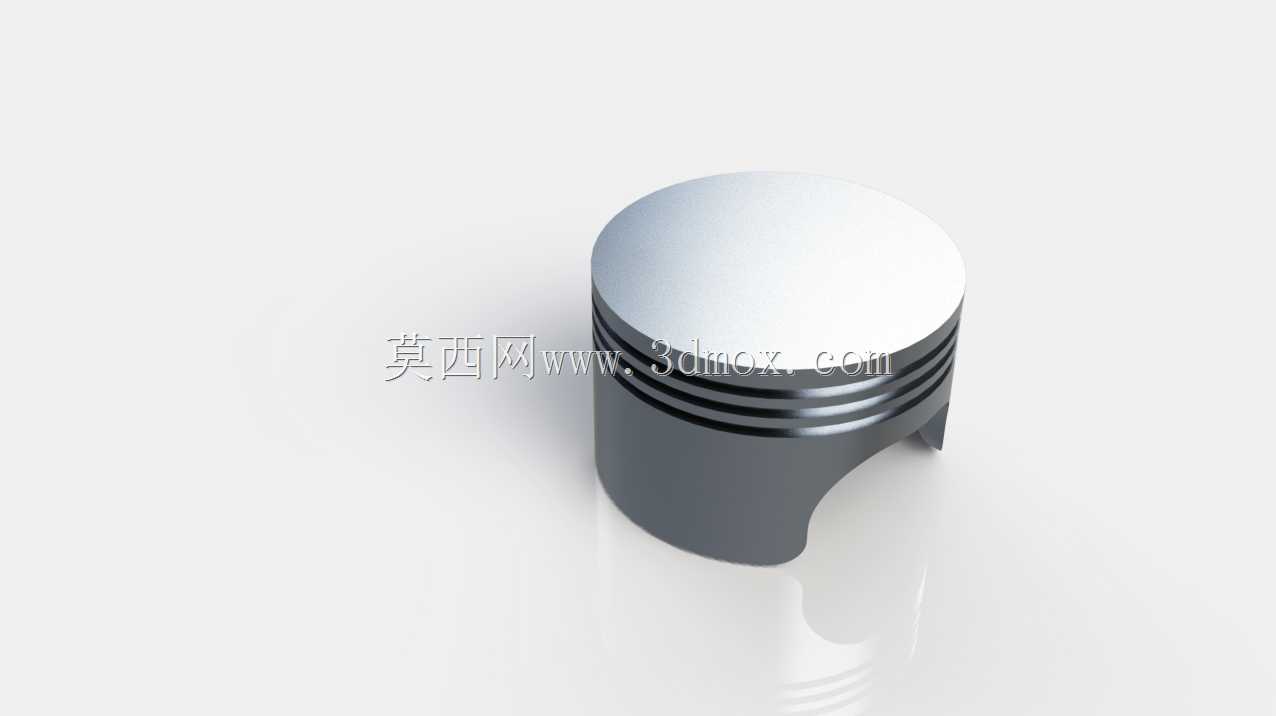

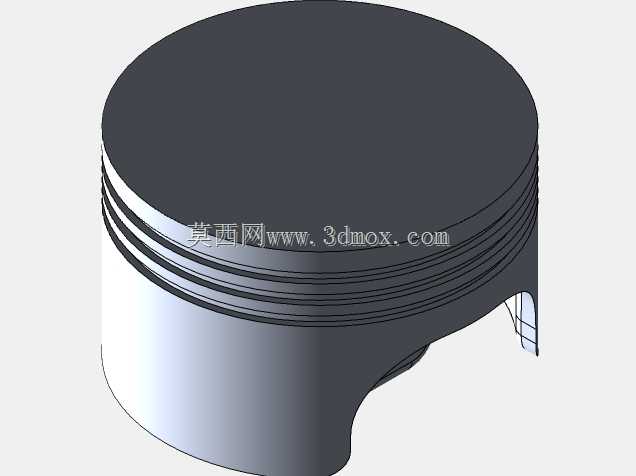

　　本次建模的活塞头结构，顶部采用平整式燃烧室匹配设计，顶面加工精度要求控制在微米级，避免因表面凹凸造成燃气紊流、积碳堆积等问题，顶面边缘做了微小的倒角过渡，既可以减少装配过程中与气缸壁的剐蹭风险，也能缓解高温下边缘应力集中导致的热变形问题。头部环带区域设计了多道环槽结构，用于安装气环与油环，气环的作用是密封燃烧室与曲轴箱之间的间隙，防止高压燃气窜入曲轴箱稀释润滑油，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳与排放超标，环槽的宽度、深度以及槽岸的高度都经过严格的尺寸匹配，既要保证活塞环安装后有合适的侧隙与背隙，防止运动过程中出现卡滞，也要保证槽岸有足够的结构强度，承受燃气压力与环的往复冲击。

　　活塞头的裙部设计采用了非正圆的异形截面结构，这是因为活塞在工作状态下受热膨胀时，销座方向的金属量更多，热变形量更大，冷态下将裙部加工成椭圆截面，长轴垂直于活塞销方向，热态膨胀后裙部可趋近正圆，保证与气缸壁之间保持均匀的配合间隙，既不会因为间隙过大造成敲缸、异响，也不会因为间隙过小导致活塞卡滞在气缸内。裙部下端的缺口设计是为了避让曲轴连杆机构运动过程中的干涉，当活塞运行到下止点时，连杆摆动到最大角度，缺口可以留出足够的运动空间，避免结构碰撞。

　　从安装边界来看，活塞头的总高度、外径尺寸需要与对应排量的气缸内径严格匹配，活塞销孔的中心位置决定了活塞的压缩高度，直接影响发动机的压缩比参数，压缩比偏差过大会导致发动机动力不足或者爆震风险提升。环槽的位置分布需要与气缸套的气口、喷油嘴位置对应，保证活塞运行到上止点时，活塞环不会卡入气口造成断裂。在建模过程中，所有的圆角过渡都不能忽略，尤其是环槽根部、销座与裙部连接位置的圆角，这些位置是应力集中的高发区域，过小的圆角会在交变载荷作用下产生疲劳裂纹，最终导致活塞头部断裂失效。

　　在实际工程应用中，这类活塞头结构除了车用动力领域，还广泛应用于小型通用汽油机、空压机往复压缩机构、农业机械动力单元等场景，不同场景下的活塞头结构会根据工况做针对性调整，比如柴油机的活塞头顶部会设计凹坑形燃烧室，匹配柴油喷射的油束扩散角度，而高转速赛车发动机的活塞头会做更多的轻量化镂空设计，降低往复运动惯量，提升发动机响应速度。建模过程中需要充分考虑热变形补偿、结构应力分布、运动干涉校验等工程实际需求，不能只做外观曲面的复刻，每一处结构尺寸都要对应实际的装配与工况要求，比如活塞环槽的平面度要求直接影响密封性能，裙部的型线设计直接影响摩擦损耗与导向性能，这些细节都是三维建模过程中需要重点还原的部分，只有将结构设计的工程逻辑融入模型，才能为后续的有限元仿真、工艺加工、装配校验提供可靠的数字模型基础。
