钣金结构开关电源防护外壳设计

　　这款钣金材质的电源外壳，主要面向工业级开关电源的封装防护需求，常见应用场景覆盖工业控制柜内部电源模块、自动化设备内置供电单元、小型工控装置的电源防护等领域，在车间产线控制设备、中小型自动化单机、仪器仪表内置供电模块中都能见到这类壳体的实际应用。从实际使用角度看，这类壳体的核心作用首先是为内部的电源PCB板、功率元件、接线端子提供物理防护，隔绝车间环境中的金属粉尘、切削液飞溅、意外触碰带来的短路或元件损坏风险，同时金属材质的壳体本身可以形成电磁屏蔽层，降低电源工作时的电磁辐射对外围精密传感元件、控制信号的干扰，也能阻挡外界电磁杂波对电源稳压回路的影响。

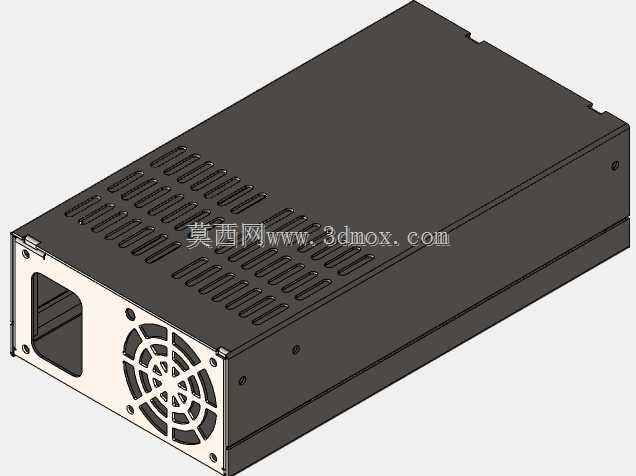

　　设计层面首先考虑的是钣金加工的工艺可行性，整体采用弯折拼接的钣金结构，减少复杂冲压工序，适合小批量定制或批量量产的加工需求，壳体的拼接缝隙控制在合理范围内，既满足装配时的公差容错，也能避免大缝隙导致的异物侵入风险。壳体顶面与侧面设计的多组长条散热孔，是结合电源内部功率元件的发热位置排布的：顶面的散热孔对应内部开关管、整流桥这类高热元件的正上方区域，形成热空气上升的自然对流通道，侧面的散热孔则辅助冷空气进入壳体内部，形成完整的散热循环，避免内部热量堆积导致电容鼓包、功率元件降额等问题，散热孔的长条宽度经过考量，既保证通风面积，也能防止常规尺寸的金属碎屑、螺丝等杂物从孔位掉入壳体内部造成短路。

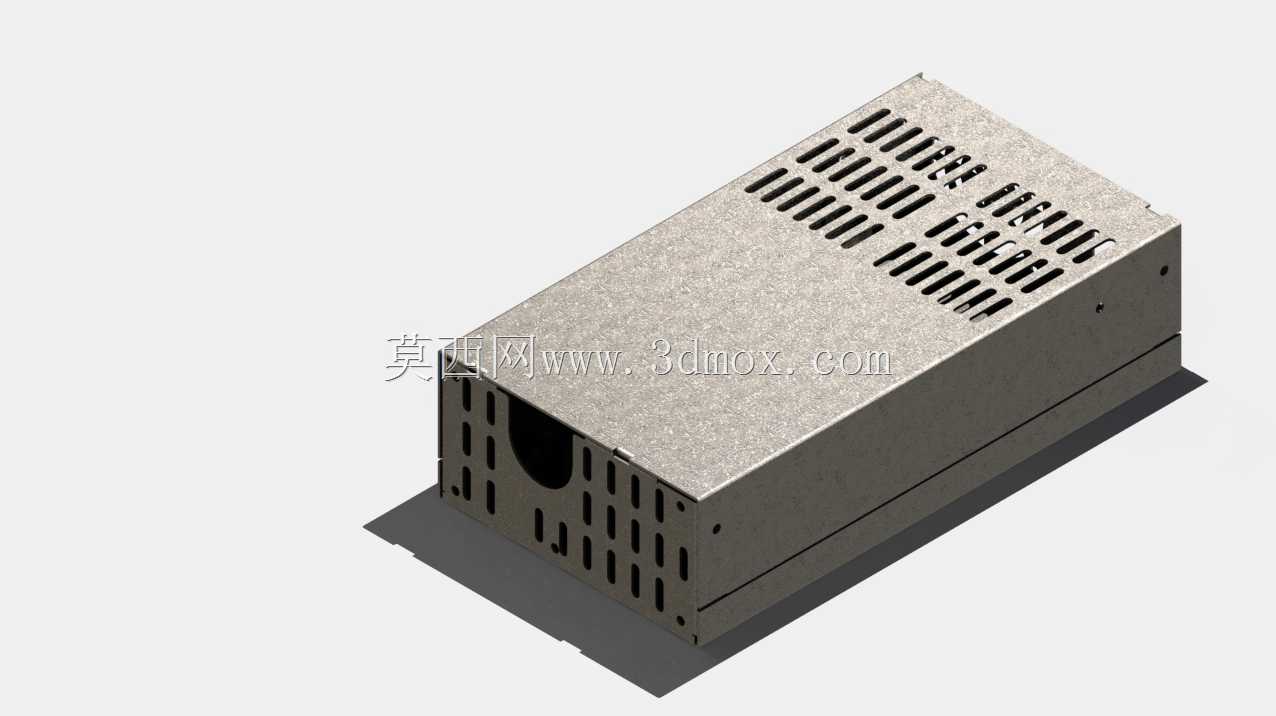

　　壳体侧面预留的开孔对应电源的接线端子、输入输出接口位置，开孔边缘做了折边处理，避免装配时割伤线材绝缘层，同时也提升了开孔处的结构强度，不会因为接线时的外力导致开孔变形。壳体的安装边界设计兼顾了多种安装场景：底部预留的固定孔位既可以适配螺丝直接固定在设备内部的安装板上，也可以搭配导轨卡扣实现DIN导轨安装，适配不同控制柜的内部安装需求，整体外形尺寸属于紧凑型设计，在容纳常规100W-200W功率段开关电源内部元件的前提下，尽可能压缩了壳体的占用空间，不会过多挤占控制柜内部的宝贵安装空间。

　　从结构强度角度看，钣金壳体的板材厚度选择兼顾了重量与结构刚性，日常装配、维护过程中的正常触碰、挤压不会导致壳体变形，不会因为壳体变形挤压内部PCB板造成元件虚接、线路短路等问题。壳体的表面做了磨砂质感的处理，既提升了外观的一致性，也能在车间环境中减少指纹、油污附着带来的脏污感，同时表面处理层也能提升钣金的防锈能力，在湿度稍高的车间环境中也不会轻易出现锈迹。在实际装配逻辑上，这类壳体一般采用上下扣合或者侧滑盖的装配方式，不需要复杂的紧固件就能完成壳体的开合，方便生产时的内部元件组装，也方便后期维护时的检修操作，不需要完全拆解整个设备就能打开壳体检查内部元件状态。

　　在设计这类壳体的时候，需要特别注意散热孔的排布不能正对内部高压元件的引脚位置，避免潮湿环境下凝露通过散热孔滴到高压引脚上造成拉弧短路，同时壳体的折边位置需要做圆角处理，避免生产装配过程中工人被锋利的钣金边缘割伤，这些细节都是在实际工程应用中反复验证过的设计要点。另外壳体的接地端子位置预留了专门的接地螺丝孔，保证壳体可靠接地，避免电源漏电时壳体带电造成安全隐患，这也是电气类防护壳体必须满足的安全设计要求。
