发动机用连杆式活塞连接构件结构

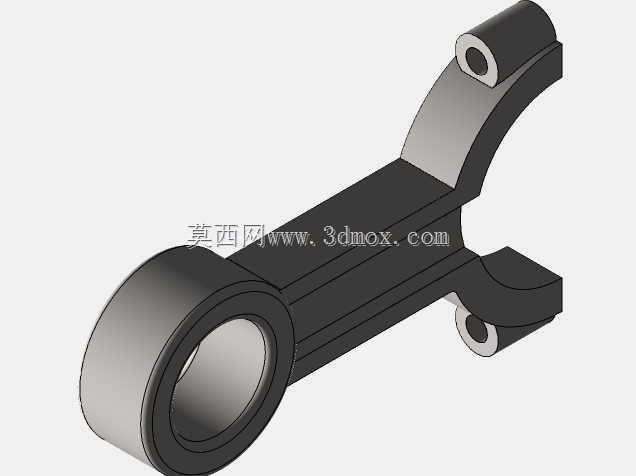

　　在往复式动力机械的曲柄连杆机构中，这类连接构件承担着将活塞往复直线运动转化为曲轴旋转运动的核心传力作用，广泛适配于小排量内燃引擎、往复式压缩设备以及部分小型液压往复执行机构的动力传递链路中。从实际工况适配角度看，该构件的一端采用整环式孔位结构，用于与活塞销完成铰接配合，孔壁的加工精度直接决定了活塞销转动副的摩擦损耗水平，设计时需要预留足够的衬套压装余量，保证长期往复冲击下配合面不会出现松旷异响。另一端采用分叉式双凸耳结构，两个同轴的小孔位用于与曲轴曲柄销端的连接结构完成铰接，双凸耳的对称度公差需要严格控制在0.02mm以内，避免高速往复运动中出现偏载导致的局部应力集中，长期运行下引发构件疲劳断裂。

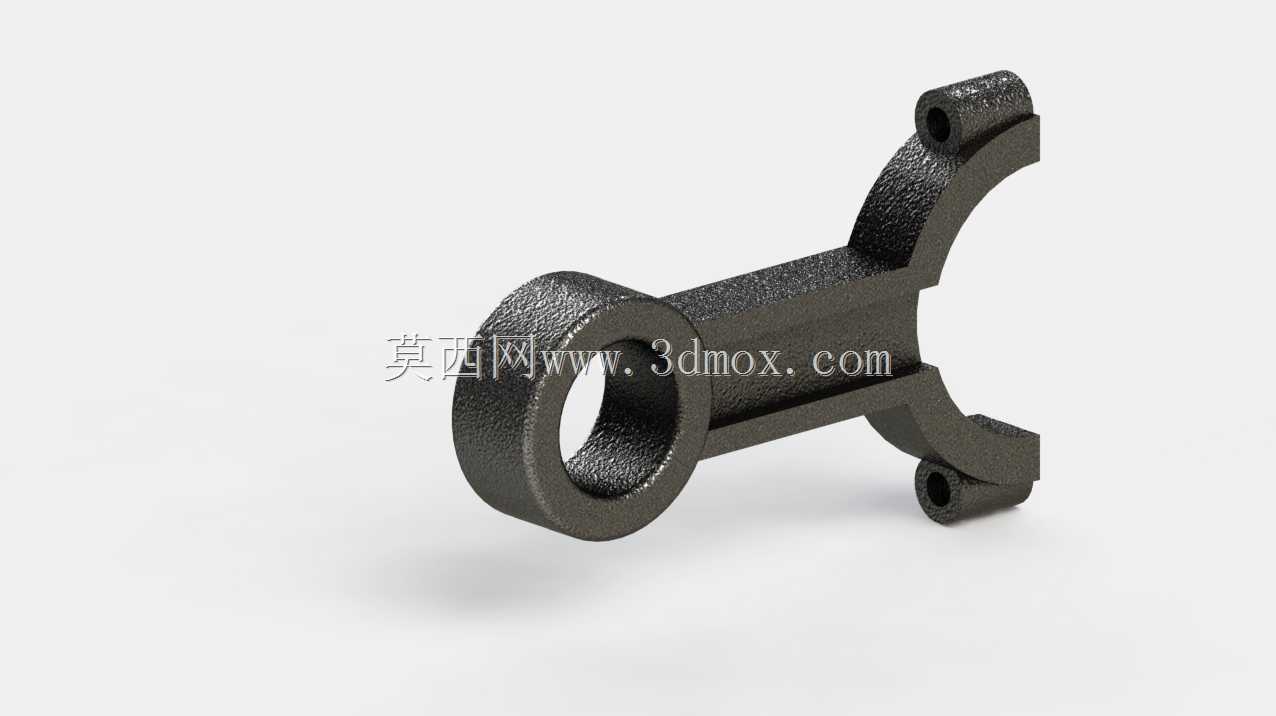

　　从结构设计思路来看，主体连接臂采用等强度变截面设计，在靠近大孔端的位置截面厚度适当增加，用来承受活塞做功瞬间传递的峰值爆发压力，靠近分叉凸耳的位置逐渐过渡收窄，在保证整体结构刚度满足冲击载荷要求的前提下，尽可能降低构件自身的往复运动质量，减少曲轴旋转过程中的惯性力损耗，提升动力输出的平顺性。构件表面的粗糙质感对应实际生产中的铸造成型毛坯状态，后续量产时需要对两个铰接孔位、连接臂的应力集中圆角位置进行精加工与抛丸处理，进一步提升构件的疲劳强度，适配引擎高转速下的交变载荷工况。

　　从安装边界维度考量，整环端的内孔直径需要与匹配的活塞销外径保持基孔制间隙配合，配合间隙控制在0.01-0.03mm区间，既保证铰接转动的灵活性，又避免间隙过大导致的活塞敲缸异响。分叉端两个凸耳的内孔同轴度需要与曲轴曲柄销的配合轴径适配，安装时两个凸耳的内侧间距需要与曲柄销的连接段宽度保持0.05mm以内的间隙，防止运动过程中出现轴向窜动剐蹭。构件整体的外形轮廓需要避让引擎内部的缸套内壁、曲轴平衡块以及机油喷嘴等周边部件，最小运动间隙不小于3mm，避免高速运转时出现运动干涉。

　　在实际设备运行过程中，该构件需要持续承受燃烧爆发的冲击载荷、往复运动的惯性力以及铰接副的摩擦力，因此材质选型通常采用40Cr调质钢或者高强度铝合金，前者适配高负荷的柴油引擎工况，后者多用于小排量高转速的汽油引擎，在保证强度的前提下降低往复质量。设计阶段需要对构件的大孔根部、凸耳与连接臂的过渡位置做圆角处理，圆角半径不小于2mm，避免直角位置出现应力集中，在交变载荷下萌生疲劳裂纹。同时连接臂的截面形状采用工字型优化结构，相比实心矩形截面在相同重量下可以提升30%以上的抗弯刚度，更好地承受活塞侧推力带来的弯曲载荷，减少构件运行过程中的形变，保证活塞在缸套内的运动轨迹始终保持竖直，降低缸套与活塞环的偏磨风险，提升动力单元的整体使用寿命。
