汽车发动机多缸曲柄轴结构三维数模

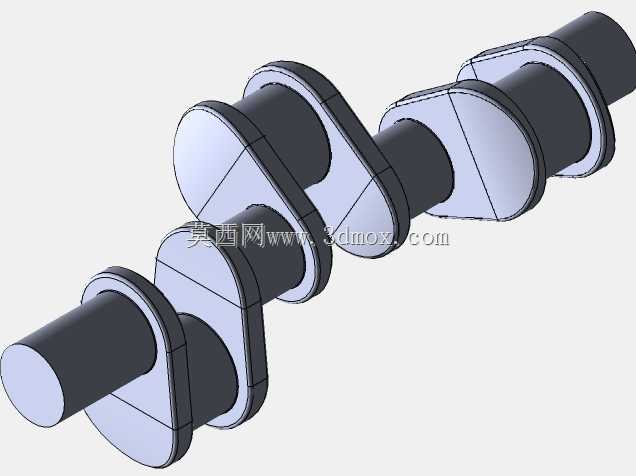

　　该曲柄轴作为内燃机核心动力转换构件，主要应用于往复式活塞发动机的动力输出端，承担着将活塞往复直线运动转化为旋转扭矩的核心作用，是乘用车、小型工程机械动力单元中不可或缺的传动核心部件。在实际装机场景中，曲柄轴需要持续承受活塞连杆组传递的周期性交变燃气冲击力、往复惯性力与旋转离心力，因此结构设计阶段需要优先考量各轴段的刚度匹配、动平衡精度以及摩擦副的润滑路径布局。从结构特征来看，该数模还原了多缸机曲柄轴的典型布局，包含主轴颈、连杆轴颈、曲柄臂以及前后端输出轴段，相邻曲柄销按照对应缸数的点火间隔角布置，保证各缸做功冲程的扭矩输出均匀连续，避免动力输出出现大幅波动。主轴颈作为整个曲柄轴的支撑基准，与缸体主轴承座配合安装，

　　设计时需要严格控制各主轴颈的同轴度公差，避免高速运转时出现轴瓦偏磨、振动超差的问题；连杆轴颈与连杆大头轴承配合，其轴线与主轴颈轴线的偏心距直接决定活塞的行程长度，是影响发动机排量与压缩比的核心参数，建模过程中对偏心距的尺寸公差做了严格约束，保证与活塞连杆组的运动匹配无干涉。曲柄臂作为连接主轴颈与连杆轴颈的支撑结构，其截面形状采用了优化的椭圆形过渡设计，在保证结构强度满足交变载荷要求的前提下，尽可能降低旋转部分的整体质量，减少离心惯性力带来的轴承负荷，同时各曲柄臂上预留有平衡块安装结构，可根据动平衡测试结果匹配对应重量的平衡块，将整机运转时的一阶、二阶往复惯性力抵消到设计允许范围内。从安装边界来看，前后端轴段分别设计有油封配合面、

　　正时机构安装位以及飞轮连接法兰，前端轴段可用于驱动正时齿轮、机油泵、水泵等发动机附属机构，后端法兰通过定位销与螺栓连接飞轮组件，将输出扭矩传递给传动系统。建模过程中对各轴颈的圆角过渡做了精细化处理，避免应力集中导致的轴段疲劳断裂，同时所有润滑油道的走向在数模中做了预留，对应主轴颈与连杆轴颈表面的油孔位置精准对齐，保证压力机油能够顺利输送到各摩擦副表面，形成稳定的润滑油膜降低运转磨损。在实际工程应用中，这类曲柄轴的三维数模可直接用于发动机前期的结构布局校验、运动干涉仿真以及有限元强度分析，帮助设计人员在开模前验证曲柄轴与缸体、活塞连杆组、正时系统的配合间隙，提前规避运动干涉、装配公差不匹配等问题，缩短动力总成的研发迭代周期。

　　对于三维建模从业者而言，该数模的结构特征覆盖了轴类零件建模的典型操作，包括偏心轴段创建、圆角过渡处理、阵列特征应用以及装配基准的设定，可作为内燃机传动部件建模的参考案例，帮助理解曲柄连杆机构的运动原理与结构设计逻辑。在设备选型匹配阶段，该结构对应的曲柄轴可适配小排量直列多缸汽油机，装机后能够满足高转速工况下的动力输出要求，各配合面的尺寸精度按照发动机行业通用公差标准设定，可直接对接后续的工艺编制与加工生产环节，减少二次建模的工作量。
