高马力涡轮增压四冲程动力装置结构设计

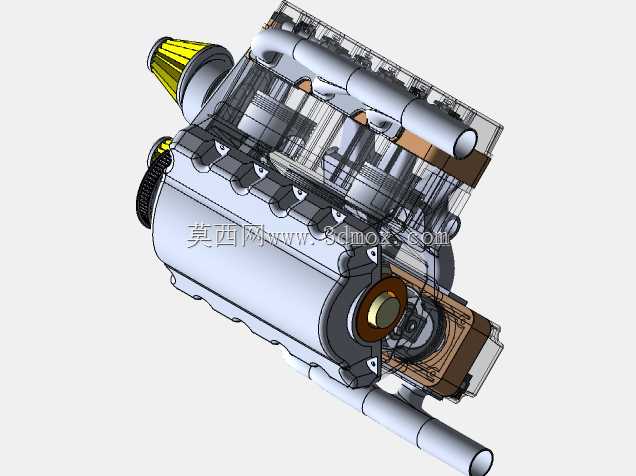

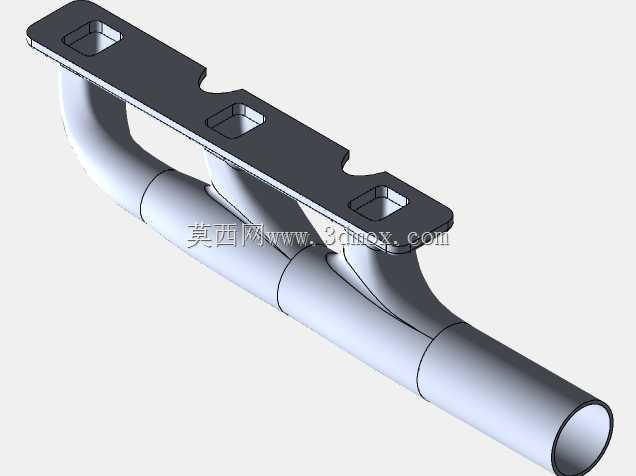

　　在商用车动力配套、非道路移动机械动力输出、小型船舶推进系统等场景中，高马力四冲程涡轮增压动力装置始终是核心动力供给单元，这类动力单元的设计合理性直接决定整套设备的动力响应效率、燃油经济性与长期运行可靠性。从结构设计逻辑来看，这款动力装置采用直列多缸布局，进排气侧分别布置了独立的增压管路与冷却回路，涡轮端与排气歧管采用一体化集成设计，减少了排气过程中的压力损失，同时让涡轮叶轮能够更快速地捕捉排气脉冲能量，在低转速区间即可建立足够的增压压力，改善自然吸气机型低扭不足的通病。

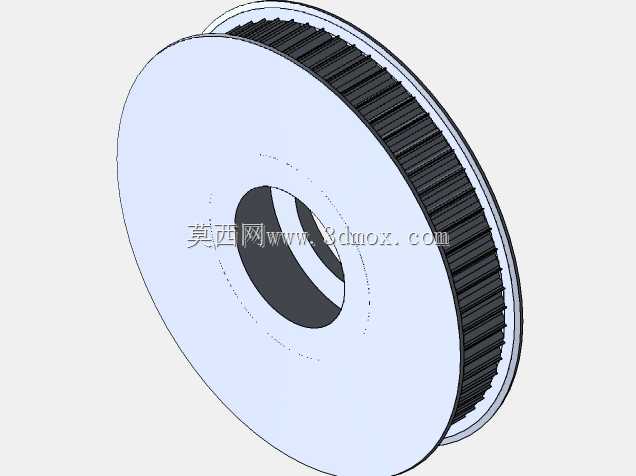

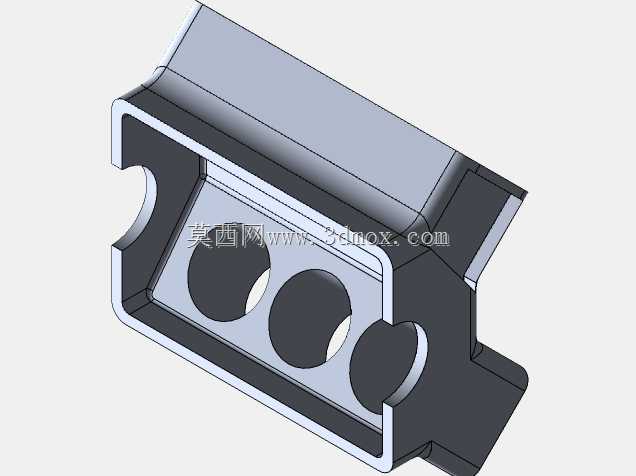

　　建模过程中优先梳理了动力核心的运动传递路径：活塞往复运动通过连杆传递至曲轴，曲轴前端的减振皮带轮负责驱动前端附件轮系，包含冷却水泵、发电机、空调压缩机等附属部件，曲轴后端则预留了飞轮与离合器的安装接口，可根据不同配套场景适配手动变速箱、自动变速箱或者液压泵取力装置，适配不同设备的动力取力需求。缸体部分采用铸铁与铝合金复合结构设计，缸筒区域使用耐磨铸铁材质保证活塞环往复运动的耐磨寿命，缸体外围的水套与加强筋采用铝合金压铸成型，在保证整体结构刚度的前提下降低整机自重，水套流道经过优化设计，能够让冷却液均匀流经每个缸筒周围的高温区域，避免局部过热导致的缸体变形、活塞拉缸等故障。

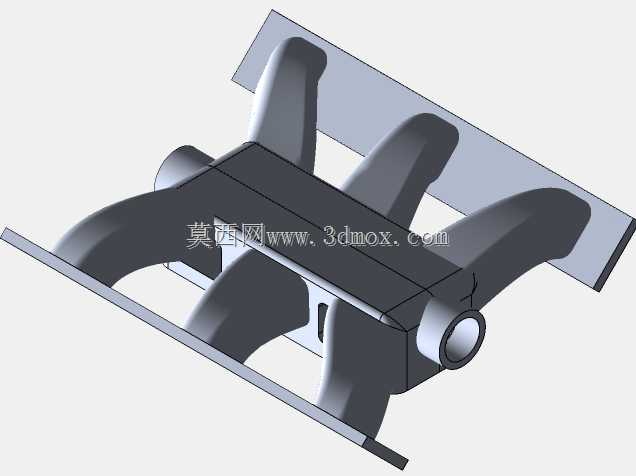

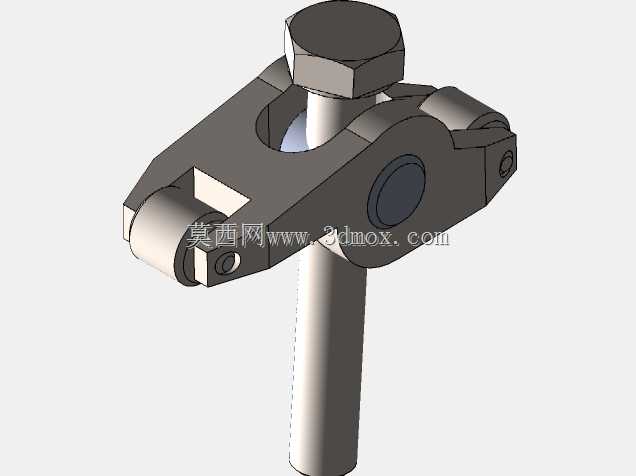

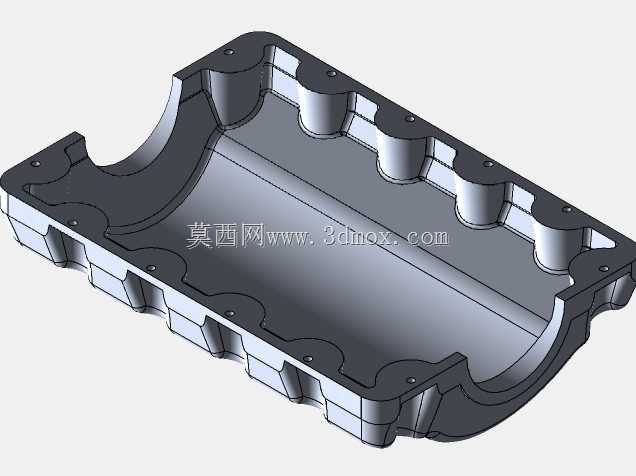

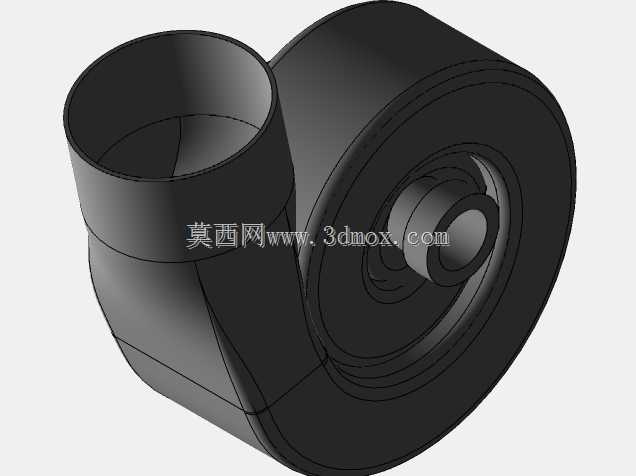

　　缸盖部分集成了进排气门座、喷油器安装孔、凸轮轴轴承座，顶置凸轮轴通过液压挺柱直接驱动气门，省去了传统推杆结构的传动间隙，让气门开闭正时控制精度更高，高速运转下的配气稳定性更好。涡轮增压系统的压气机端通过中冷器与进气歧管连接，压缩后的高温空气经过中冷器降温后进入气缸，提升进气密度的同时降低进气温度，有效抑制爆震倾向，允许发动机采用更高的压缩比来提升热效率。润滑系统采用压力润滑与飞溅润滑结合的方式，机油泵内置在油底壳前端，通过缸体内部的油道将压力机油输送到曲轴轴承、连杆轴承、凸轮轴轴承、涡轮增压器浮动轴承等高速摩擦副位置，活塞与缸壁之间则通过曲轴旋转飞溅的机油实现润滑，油底壳的挡油板设计能够在设备大角度倾斜工况下避免机油泵吸入空气，保证润滑系统供油稳定。

　　从安装边界来看，整机的安装支脚分布在缸体两侧的下部位置，支脚位置预留了标准的螺栓安装孔位，可匹配不同设备的机架安装孔距，进气口、排气口、冷却管路接口、燃油管路接口、电气线束接口都布置在整机的外围易操作区域，方便后期装配与维护作业。整机的外形轮廓充分考虑了配套设备的机舱布置空间，涡轮增压器、进气管路、排气管路的突出部分都做了避让设计，避免与机舱内的其他部件发生运动干涉，前端轮系的皮带张紧轮位置预留了足够的操作空间，方便后期更换皮带、调整张紧力。

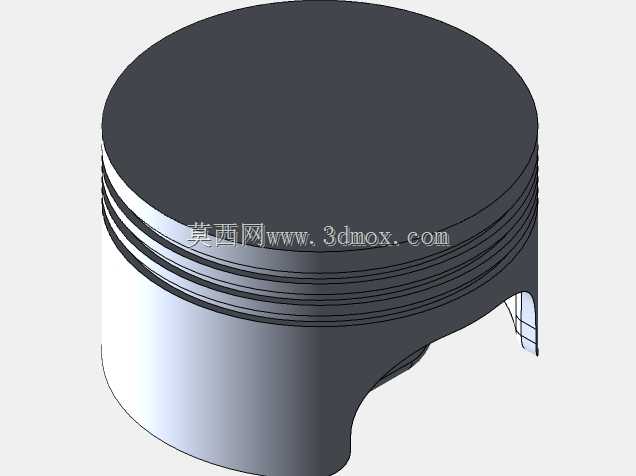

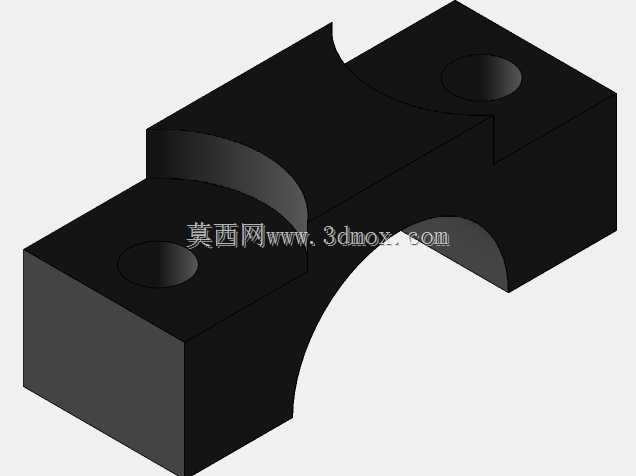

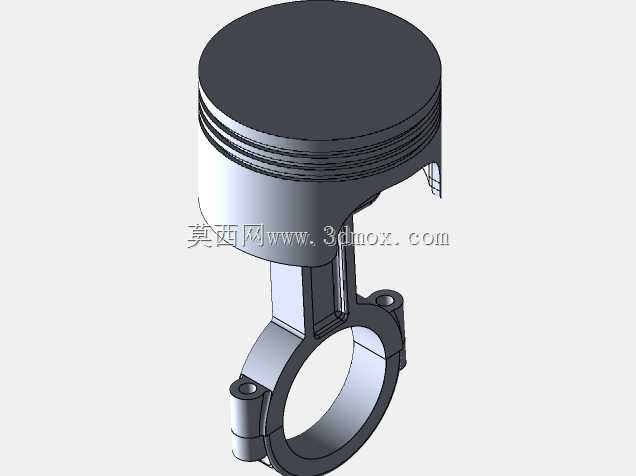

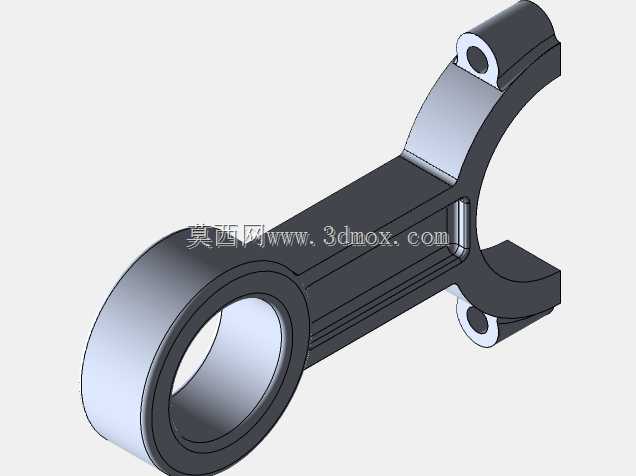

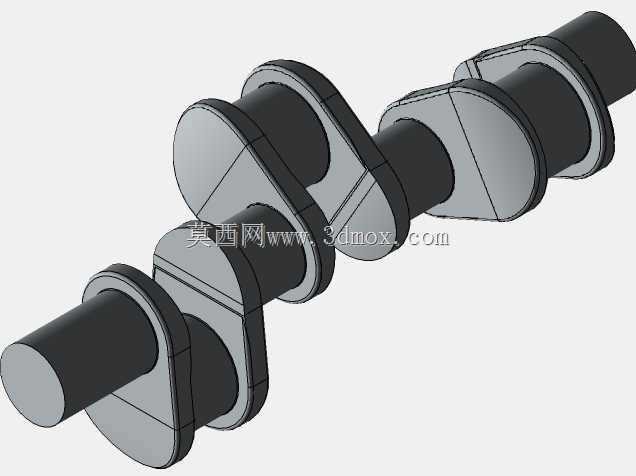

　　在实际工况适配方面，这款动力装置的设计充分考虑了高负荷持续运行的需求，曲轴采用全支撑结构，每个曲柄两侧都设置了主轴承，提升曲轴的抗弯刚度，降低高负荷运转下的曲轴变形量，活塞采用内冷油道设计，机油通过连杆上的油道喷入活塞内部的冷却腔，带走活塞顶部的热量，避免高负荷下活塞顶部温度过高导致的材料强度下降。连杆采用锻钢材质，大头采用斜切口设计，方便从气缸中抽出活塞连杆组进行维护，连杆螺栓采用预应力设计，保证高转速下连杆大头的连接可靠性。配气机构的正时系统采用静音链条传动，相比皮带传动拥有更长的使用寿命，相比齿轮传动拥有更低的运转噪音，链条张紧器采用液压自动张紧结构，能够自动补偿链条磨损产生的伸长量，始终保持合适的张紧力，避免跳齿、异响等故障。

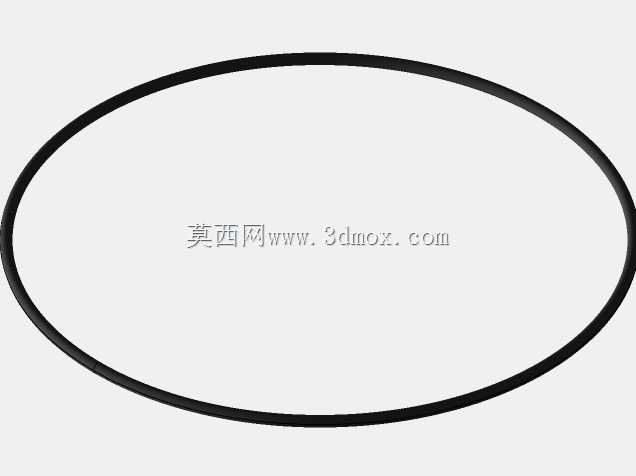

　　建模过程中对所有运动部件都做了运动干涉检查，确认活塞在上止点位置时与气门、缸盖之间留有足够的安全间隙，曲轴旋转过程中平衡块不会与缸体、油底壳发生碰撞，涡轮增压器的叶轮在最高转速下与压气机壳、涡轮壳之间的间隙符合设计要求，避免运转过程中出现擦碰故障。所有密封面的密封结构都采用成熟的密封方案，缸盖与缸体之间采用多层金属气缸垫，能够承受更高的燃烧室压力与温度，各附件的安装面采用O型圈或者密封胶密封，避免出现漏油、漏水、漏气问题。整机的外围附件布置遵循就近原则，机油滤清器、燃油滤清器都布置在易拆卸的位置，方便定期保养更换，机油尺位置设置在机体侧面，方便日常检查机油液位，加注口设置在气门室盖顶部，加注机油时不会出现洒漏问题。
