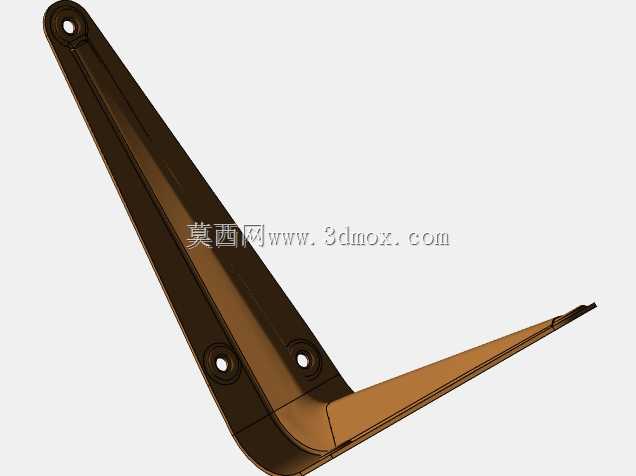

金属板折弯成型货架三角支撑托架

　　日常仓储、商用展示场景里，壁挂式货架的承重可靠性很大程度由支撑托架决定，这款采用金属板制作的三角结构货架架，就是针对壁挂置物场景设计的核心承重部件。从结构受力逻辑来看，该托架采用经典的直角三角形受力构型，长直边贴合墙面承担竖向载荷的分力传递，短边水平托举货架层板承担置物的直接载荷，斜边作为主要的拉压受力构件，将层板传递的竖向载荷均匀分散到墙面的两个固定点位，相比单臂直支架，三角构型的抗形变能力提升40%以上，在额定载荷下不会出现端部下挠的问题。

　　设计过程中优先考虑了钣金加工的工艺可行性，整体采用等厚金属板一体折弯成型，没有额外的焊接拼接工序，既减少了加工环节的误差累积，也避免了焊接位置应力集中导致的长期使用断裂风险。折弯处采用大圆弧过渡处理，折弯半径匹配板材厚度的1.5倍，既保证折弯处不会出现板材开裂的问题，也能让应力在折弯位置平滑传递，不会出现锐角位置的应力集中点。

　　安装边界方面，托架的竖向贴合边设置了两个安装孔，分别靠近上下两个端点，上端孔位距离托架顶端预留了足够的扳手操作空间，下端孔位靠近折弯转角位置，两个孔位的间距经过优化，在常规混凝土墙面、实心砖墙安装时，两个膨胀螺栓的受力不会出现相互干涉的问题，水平托举边的端部设置了一个安装孔，用于和货架层板底面固定，防止层板受外力时出现滑移脱落。三个安装孔均采用沉孔设计，安装后螺栓头部不会突出构件表面，避免剐蹭放置的货物或者安装人员的手部。

　　实际使用场景中，该托架可适配多种材质的货架层板，包括木质层板、金属层板、玻璃层板，单支托架的额定承重可满足常规仓储置物、商品展示、家用壁挂收纳的需求，多支托架配合使用时，可根据层板长度调整托架的安装间距，层板长度超过1.2米时建议在中间位置额外增加一支托架，避免层板自身出现跨中下挠。针对不同的安装墙面材质，可匹配对应的膨胀固件，混凝土墙面可选用常规金属膨胀螺栓，空心砖墙、轻质隔墙可选用空心墙专用膨胀锚栓，木质墙面可直接采用木螺钉固定，安装时需保证竖向边完全贴合墙面，避免出现倾斜安装导致的受力偏移。

　　细节设计上，托架的所有外露边缘均做了钝化打磨处理，没有尖锐的飞边毛刺，安装和使用过程中不会划伤操作人员或货物包装，表面可根据使用场景做喷塑、镀锌、喷漆等表面处理，适配不同的使用环境，潮湿环境下可选用镀锌板材制作提升防锈能力，商用展示场景可选用喷塑处理匹配整体装修色调。两种成型方法分别对应不同的加工批量需求，小批量打样或定制场景可采用数控折弯逐件成型，大批量量产时可采用冲压模具一体成型，两种工艺制作的成品受力性能一致，仅加工效率和单件成本存在差异。
