垂直3.5mm间距变桨接线端子结构

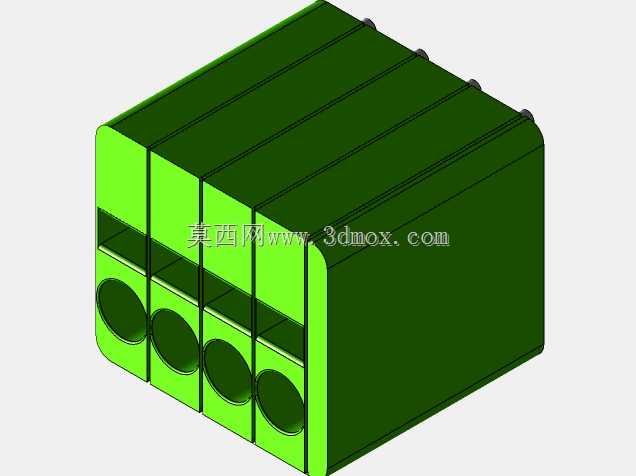

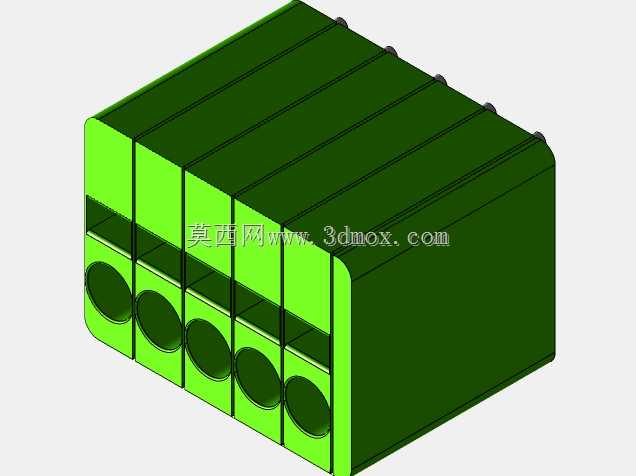

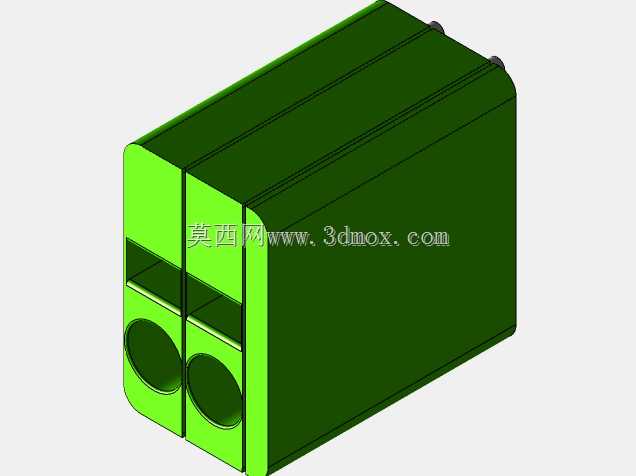

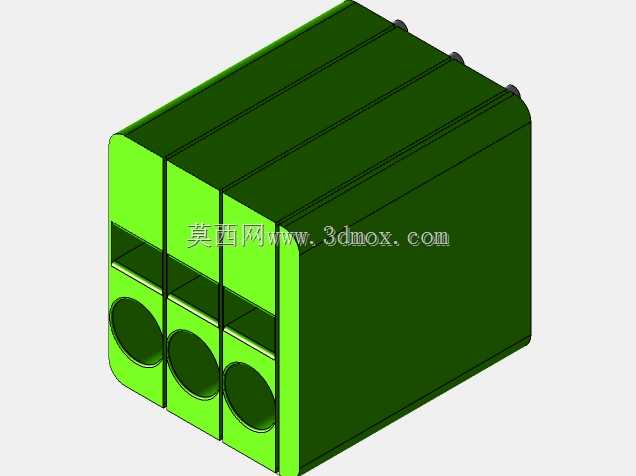

　　在风电变桨系统的柜内布线场景里，这类垂直3.5mm间距的接线端子承担着信号回路与小功率动力回路的转接功能，变桨控制柜内部空间紧凑，驱动板、信号采集板与外部传感器、执行器的走线需要在有限的安装深度内完成可靠连接，垂直出线的结构能够让线缆从端子正面垂直引出，避免线缆弯折过度占用柜内横向空间，适配多层板卡叠装的布局需求。从结构设计来看，这款端子采用8位一体式绝缘基座，主体绝缘件选用深绿色工程塑料材质，具备足够的介电强度与耐温性能，能够适应柜内-40℃到85℃的工作温度区间，相邻接线位之间设置有隔离筋，防止接线过程中铜丝外露引发的极间短路，每个接线位前端预留圆形线缆接入孔，孔位边缘做了倒角处理，方便多股软线或硬线插入，

　　配合螺钉压接结构能够实现导线与端子内部导电件的可靠接触，压接区域设计有防滑齿纹，避免线缆受拉扯时出现松脱。设计过程中首先确定了3.5mm的极间距，这个间距是低压信号接线领域的通用标准间距，既能够满足250V额定电压下的电气间隙要求，又能最大化压缩端子整体的横向占用尺寸，8位的位数配置适配变桨系统里常见的多路信号传输需求，比如桨叶角度传感器的信号传输、限位开关的信号回传，都可以通过同一位端子排完成转接，减少柜内零散端子的数量，降低布线复杂度。安装边界方面，这款端子采用直插焊接式固定结构，底部引脚间距与标准PCB焊盘匹配，能够直接波峰焊或回流焊在控制板卡上，不需要额外的导轨固定配件，端子整体高度控制在较低范围，

　　焊接后不会超出板卡上方的元件高度限制，不会和上层安装的板卡或屏蔽罩产生干涉，端子侧面设计有拼接定位槽，当实际应用需要更多接线位时，可以将多个同规格端子横向拼接，拼接后极间间距保持一致，不会出现错位。实际应用中，这类端子需要承受变桨系统工作时的持续振动，因此绝缘基座与内部导电件的配合采用过盈装配，导电件选用高弹性铜合金材质，表面做镀锡处理，既降低接触电阻，又能提升抗氧化能力，长期在风电塔筒内的潮湿、盐雾环境下工作也能保持稳定的接触性能，不会出现接触不良导致的信号中断。线缆接入端的圆形开孔直径适配0.2-1.5平方毫米的导线，覆盖了变桨系统内绝大多数信号线缆与小功率动力线缆的线径范围，压接螺钉选用标准十字槽螺钉，紧固力矩控制在0.

　　5-0.8N·m，既能够保证压接牢靠，又不会因为力矩过大压断铜丝或损坏绝缘基座。从布线工艺角度考虑，垂直出线的设计让线缆整理更加规整，所有线缆从端子正面引出后可以顺着线槽方向排布，不需要做90度弯折，减少线缆的应力集中，提升长期使用的可靠性，端子顶部的平整表面可以粘贴位号标签，方便后期运维时的线路排查，每个接线位对应的隔离筋也能作为标签粘贴的定位基准，避免标签错位。在结构建模过程中，需要重点关注焊盘引脚的位置度公差，引脚与绝缘基座的垂直度公差控制在0.1mm以内，保证焊接时引脚能够顺利插入PCB焊盘，不会出现偏位导致的焊接虚焊，接线孔的同轴度也需要严格控制，保证导线插入时不会被孔壁毛刺阻挡，绝缘基座的外轮廓圆角处理避免安装过程中划伤线缆绝缘层，所有棱角位置都做了R0.3以上的圆角，符合电气配件的安全设计要求。
