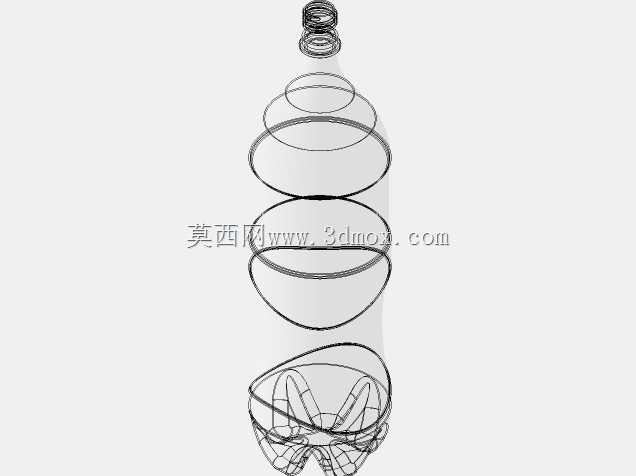

塑料可乐瓶结构设计三维数模

　　日常流通的碳酸饮品包装瓶，核心承载功能是封装含气饮品，同时要适配自动化灌装生产线的上瓶、充注、旋盖、贴标、整列输送全流程工序，还要满足终端仓储堆码、运输抗振、消费者手持握持的多场景使用需求。这个瓶体的结构设计完全围绕碳酸饮品的特性展开，瓶身采用分段式变径曲面结构，从瓶口的螺纹密封段向下，依次过渡到肩部的圆弧收敛段、瓶身主容纳段、底部的花瓣式支撑结构，每一段的曲率都经过受力校核。瓶口采用标准的外螺纹结构，匹配通用的防盗瓶盖，螺纹的导程、牙型高度都适配现有旋盖设备的卡头尺寸，瓶口端面的密封环平面度控制在合理范围内，保证压盖后密封圈能均匀贴合，避免碳酸气体泄漏，同时瓶口的内径尺寸适配灌装阀的出料嘴，不会在高速充注时出现溅液问题。

　　肩部的大圆弧过渡设计，一方面是降低瓶坯吹塑时的材料拉伸应力，避免局部壁厚过薄导致的强度不足，另一方面在整线输送时，瓶体之间的接触是圆弧面接触，不会出现尖角磕碰导致的瓶身凹痕，也能减少输送过程中的卡瓶概率。瓶身主容纳段的曲面不是规则圆柱，而是带有多道内凹的环形加强筋，这些加强筋不需要额外增加材料厚度，就能大幅提升瓶身的环向刚度，在灌装后内部充有二氧化碳正压的情况下，瓶身不会出现鼓胀变形，同时在堆码时，纵向的载荷能顺着加强筋的曲面传递到底部结构，避免瓶身失稳压瘪。底部的花瓣式支撑结构是含气饮料瓶的核心设计点，五个均匀分布的支撑脚，每个支撑脚的曲面都做了弧度优化，既保证吹塑时材料能均匀延伸到脚端，不会出现局部缺料导致的底部穿孔，

　　又能在瓶内正压作用下，让底部保持平整，不会因为内部压力向外鼓出导致瓶体放置不稳，同时支撑脚之间的凹槽能在运输时提供一定的缓冲变形空间，跌落时能吸收部分冲击能量，避免底部开裂。整个瓶体的壁厚分布遵循吹塑工艺的拉伸规律，瓶口段因为要和瓶盖配合，壁厚相对较厚，保证螺纹的连接强度，瓶身中段壁厚均匀，控制在合理的耗材范围内，底部支撑脚的末端适当加厚，提升抗跌落性能。在生产线适配性上，瓶身的最大外径、总高度都适配现有标准灌装线的拨瓶轮节距、护板间距，不需要对现有产线做改造就能直接投产，瓶身的曲面弧度也适配贴标机的标板弧度，保证卷标时标签能平整贴合，不会出现翘标、褶皱问题。从消费者使用角度，瓶身的内凹曲面刚好贴合人手握持的弧度，

　　表面的细微环形筋也能增加握持摩擦力，即使瓶身表面有冷凝水也不容易打滑，瓶口的螺纹收尾位置做了平滑处理，饮用时不会刮擦嘴唇。设计过程中需要反复校核吹塑成型的材料拉伸比，不同位置的拉伸比控制在材料允许的范围内，避免出现吹塑破洞或者局部壁厚过薄的问题，同时要做正压泄漏测试、堆码强度测试、跌落测试的仿真验证，确保在不同温度环境下，瓶体都能保持结构稳定，不会因为内部压力变化出现变形、渗漏问题。
