螺旋轨道齿轮传动滚珠玩具结构设计

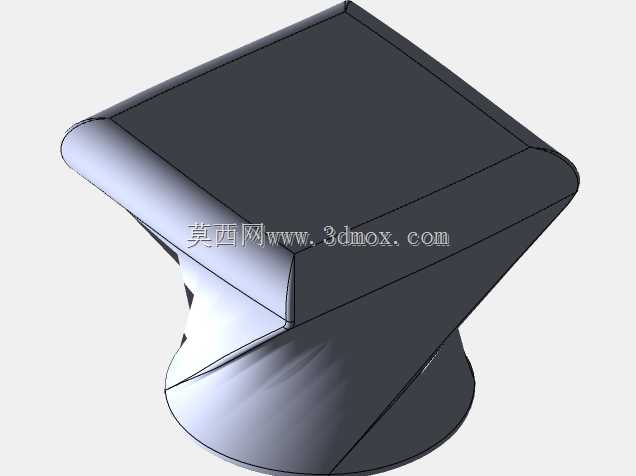

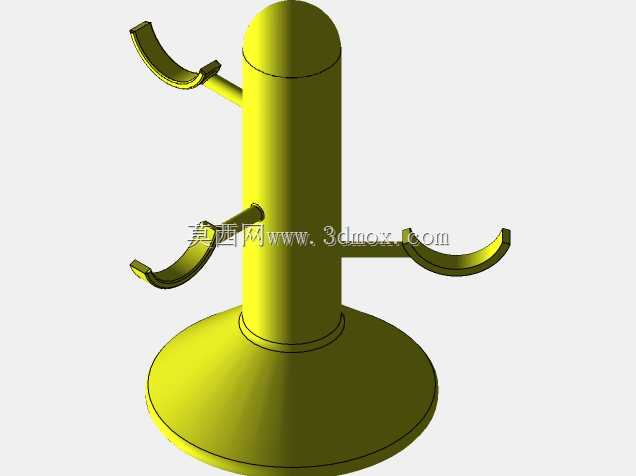

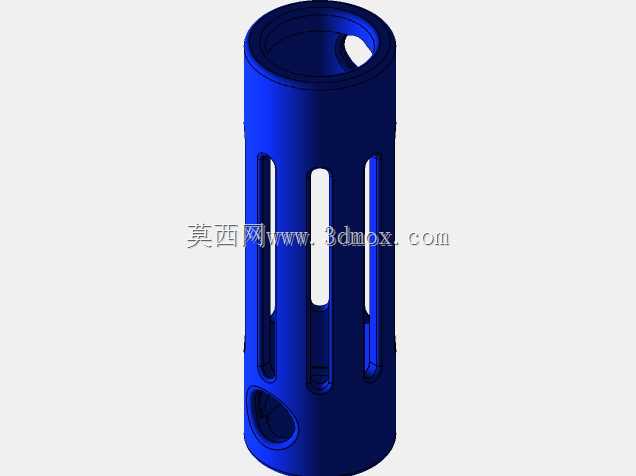

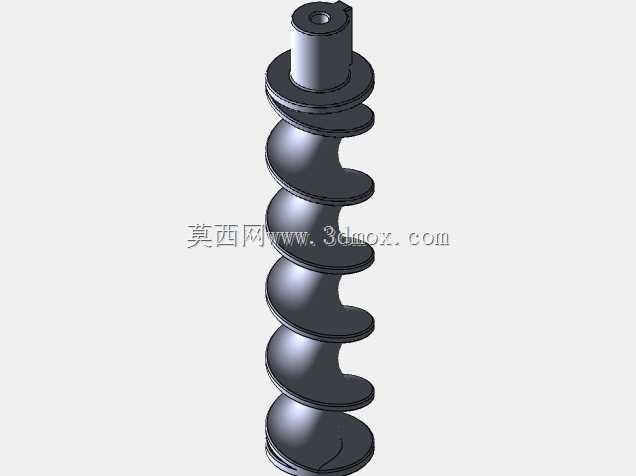

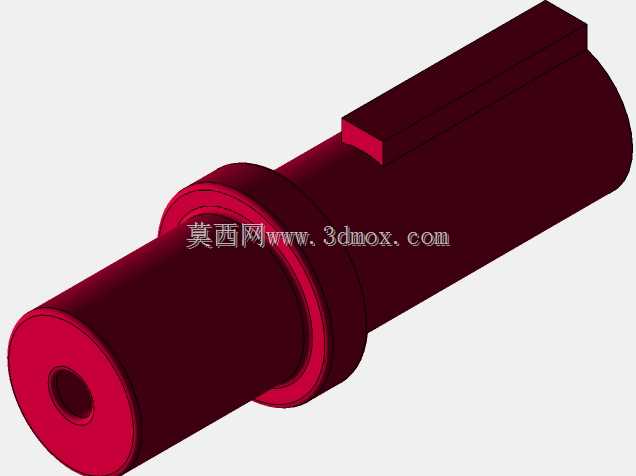

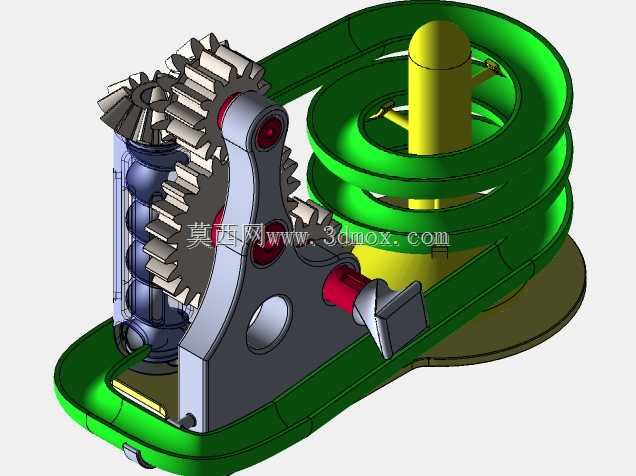

　　这套机械结构的核心设计逻辑，是通过齿轮组的定比传动，将输入的旋转动力转化为滚珠沿螺旋轨道的循环提升与下落运动，整套机构不需要额外的复杂电控元件，仅靠纯机械啮合就能实现连续的循环动作，常被用于机械原理教学演示、桌面创意摆件以及科普展品的开发场景中。从结构组成来看，整套装置分为齿轮传动单元、螺旋提升轨道、循环下落滑道三个核心部分，齿轮组采用锥齿轮与圆柱直齿轮组合的传动方案，输入端的锥齿轮负责将垂直方向的手摇动力转向为水平轴的旋转动力，水平轴上的圆柱齿轮与提升机构的齿圈啮合，带动螺旋轨道的中心立柱做定轴转动，中心立柱上均匀分布的拨叉会嵌入螺旋轨道的槽道间隙，每转动一个固定角度就会将轨道内的钢珠向上抬升一个螺距的高度，

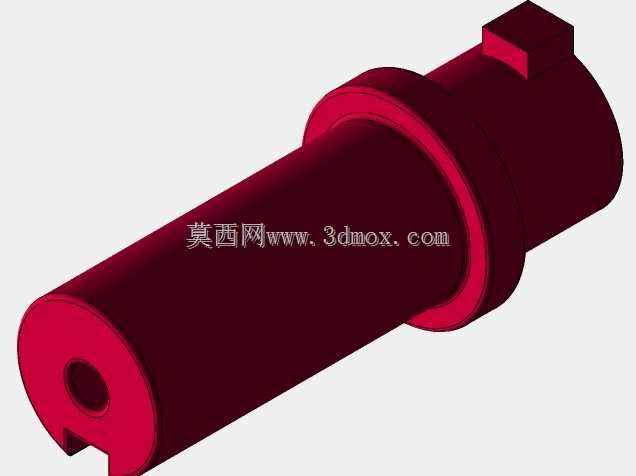

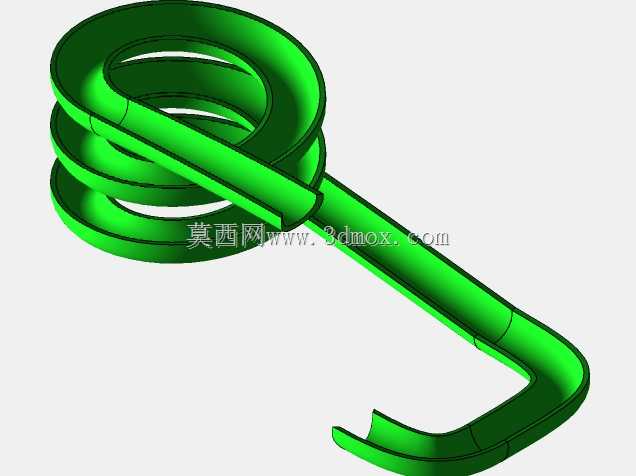

　　当钢珠被抬升到螺旋轨道的最顶端时，会顺着轨道末端的缺口滑入外侧的环形下落滑道，依靠自身重力沿螺旋下滑道回到轨道底部的进料位置，完成整个循环流程。设计过程中首先要确定的是齿轮组的传动比参数，锥齿轮的模数选1.5模，齿数比为1:2，保证手摇输入时的转速不会过快，避免钢珠在提升过程中因为离心力脱离轨道，圆柱直齿轮与齿圈的传动比设置为1:4，让中心提升轴的转速保持在每分钟15-20转的区间，这个转速区间下钢珠的提升过程平稳，不会出现卡滞或者跳珠的问题。螺旋轨道的截面采用半圆槽设计，槽道半径比选用的钢珠半径大0.8mm，既给钢珠留出足够的滚动间隙，又不会因为间隙过大导致钢珠在提升过程中歪斜卡滞，轨道的螺距设置为18mm，

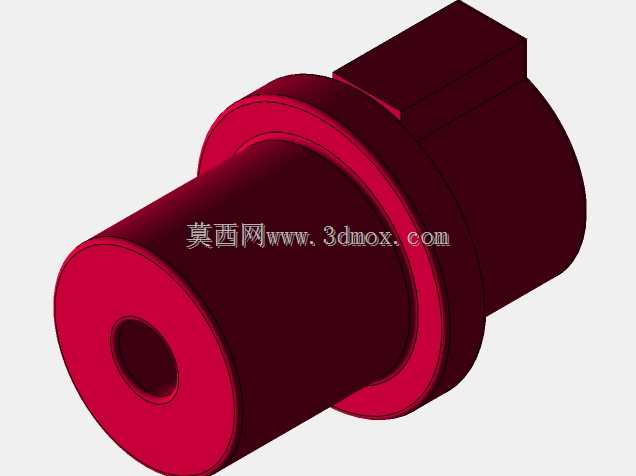

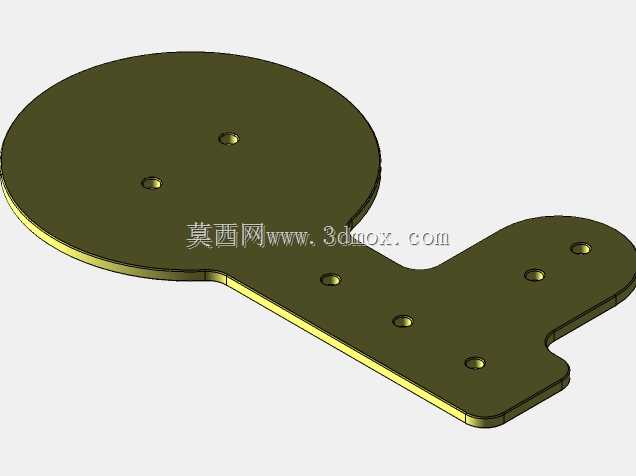

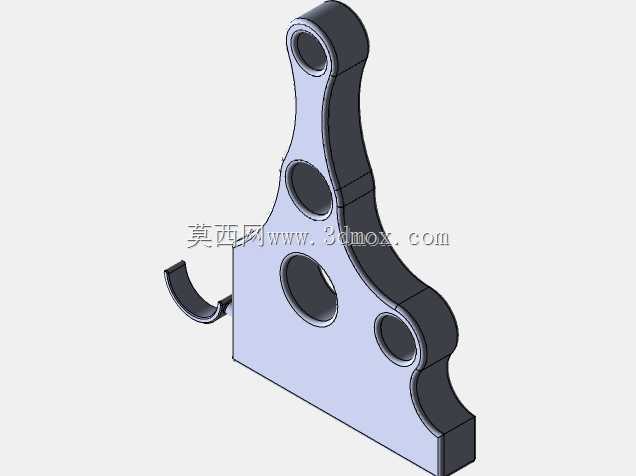

　　总共设置4圈螺旋上升段，总提升高度为72mm，这个高度刚好能让钢珠获得足够的重力势能，沿下落滑道滚动时不需要额外助力就能回到起始位置。安装边界方面，整套装置的底座采用椭圆形平板结构，长轴方向尺寸为220mm，短轴方向尺寸为160mm，底座厚度为8mm，所有传动部件的安装基准都以底座上的定位孔为基准，齿轮支架的安装孔位与底座采用H7/h6的间隙配合，保证支架安装后不会出现偏斜，避免齿轮啮合时出现单边磨损的问题。中心立柱的安装同轴度公差控制在0.05mm以内，防止转动时螺旋轨道出现偏摆，导致拨叉与槽道发生干涉。下落滑道的外侧设置有高度5mm的挡边，挡边与滑道底面采用圆角过渡，避免钢珠滚动时出现磕碰卡顿，滑道的倾斜角度全程保持在5度，

　　这个角度下钢珠的滚动速度适中，既不会因为速度过快冲出轨道，也不会因为角度过小停在滑道中段。在实际应用场景中，这套结构除了作为玩具和科普展品使用，还可以将其原理拓展到小型物料的循环输送场景中，比如小型五金零件的上料机构，只需要将钢珠替换为对应尺寸的零件，调整轨道槽道的截面形状，就能实现小零件的自动循环上料，相比传统的皮带输送上料机构，这种纯机械结构的故障率更低，维护成本也更小，不需要定期更换皮带或者调整张紧机构。设计时需要重点关注的干涉点主要有三个位置，一是齿轮支架与螺旋轨道外侧的间隙，支架安装后与轨道外壁的最小间隙要保持在3mm以上，避免轨道转动时与支架发生摩擦；二是拨叉与螺旋槽道的配合间隙，拨叉的厚度比槽道宽度小1mm，插入槽道的深度为5mm，既能稳定拨动钢珠上升，又不会因为插入过深导致槽道底部被刮擦；三是钢珠从提升轨道进入下落滑道的衔接位置，这里的导向缺口要做圆弧过渡，缺口的宽度比钢珠直径大2mm，保证钢珠能顺畅从提升段滑入下落段，不会在衔接位置出现卡珠的问题。整套结构的所有运动部件都采用自润滑的工程塑料材质制作时，不需要额外添加润滑脂就能长时间平稳运行，如果采用金属材质加工，则需要在齿轮啮合面和转轴位置添加润滑脂，降低运行时的噪音和磨损。
