内燃机活塞连杆组装配结构三维设计

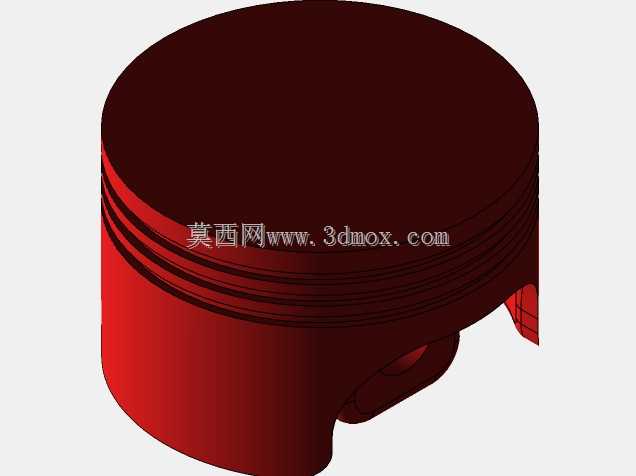

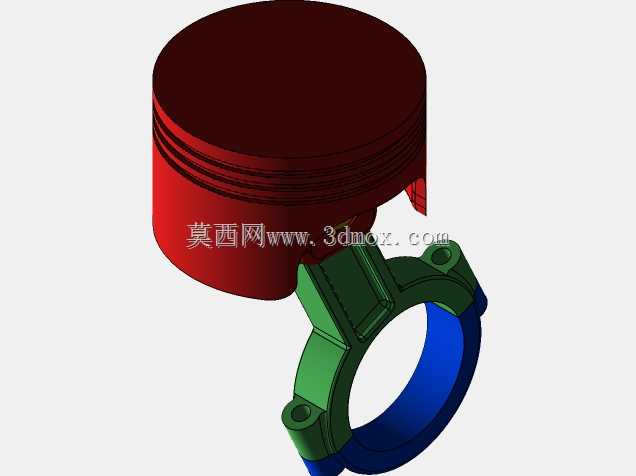

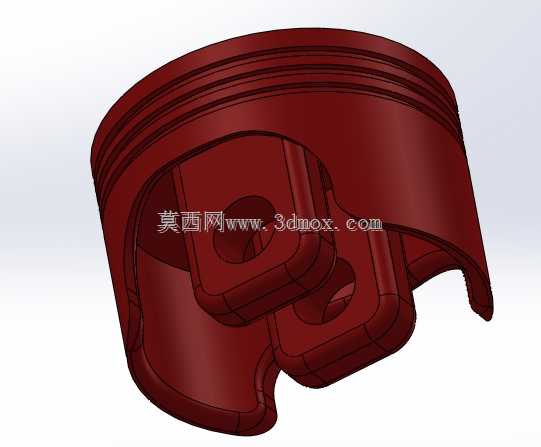

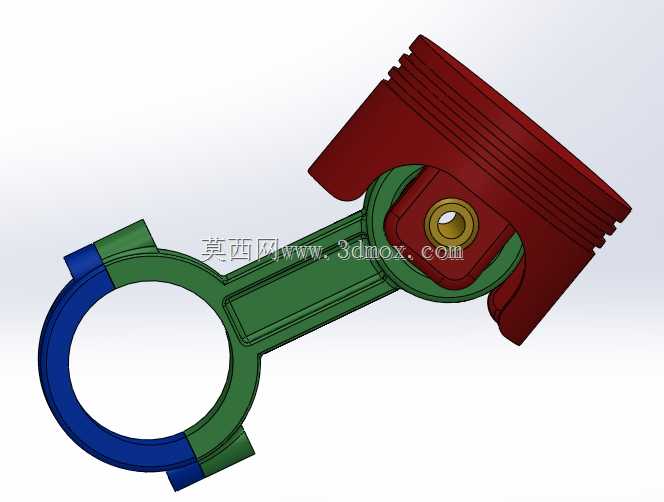

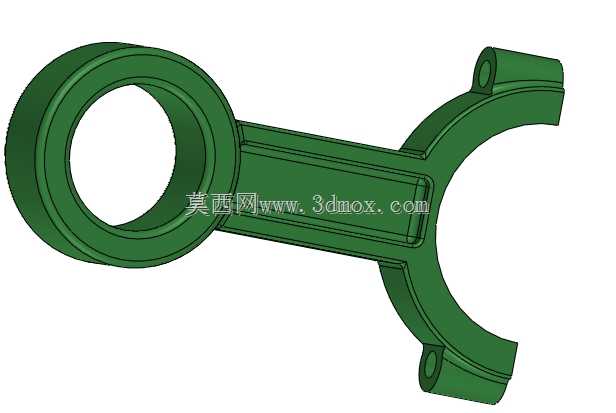

　　这套活塞连杆组件是往复式内燃机核心运动转换部件的装配结构，在整机动力输出链路里承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的关键作用，广泛适配小排量单缸汽油机、通用动力机械以及教学演示用拆解式发动机台架。从实际工况适配角度出发，活塞头部设置了多道环槽结构，分别对应气环与油环的安装位，气环负责密封燃烧室高压燃气，避免做功行程压力下窜入曲轴箱造成功率损失，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室参与燃烧形成积碳。活塞销座部位做了局部加厚处理，匹配浮动式活塞销的安装间隙，销孔内部预留了卡簧槽位，可限制活塞销轴向窜动，避免工作过程中销端刮蹭缸壁造成拉缸故障。连杆部分采用分体式大头设计，大头端的轴瓦安装面做了高精度贴合面处理，

　　装配时通过连杆螺栓将杆身与连杆盖紧固，抱紧曲轴曲柄销，杆身截面采用工字型结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少高转速工况下的惯性力冲击。设计过程中优先考虑了运动干涉校验，活塞在上止点、下止点位置时，连杆摆动角度范围内与缸壁、曲轴平衡块的间隙都做了预留，避免高速往复运动中出现部件碰擦。活塞裙部设计为微椭圆型面，补偿热态工作时的受热膨胀量，冷态装配间隙控制在合理区间，既不会因间隙过大出现敲缸异响，也不会因热膨胀导致活塞卡滞在缸筒内。连杆小头端压入有青铜衬套，与活塞销形成间隙配合，衬套内表面开设油槽，可承接曲轴箱飞溅上来的润滑油，形成稳定油膜降低摩擦磨损。整套组件的安装边界需要匹配对应缸径的气缸套，

　　活塞行程与曲轴曲柄半径直接关联，连杆大小头中心距决定了整机的压缩比适配范围，装配时需要注意活塞顶部的朝向标记，保证气门避让坑对应进排气门位置，避免活塞上行到上止点时与气门发生碰撞。从结构建模逻辑来看，各部件的配合公差都在模型中做了对应体现，活塞环槽的宽度、深度尺寸与标准活塞环规格匹配，连杆大头的孔径与标准轴瓦外径适配，活塞销的外径同时匹配销座孔与连杆小头衬套内径，可直接用于虚拟装配仿真、运动学模拟，也可作为教学演示的拆解模型，帮助从业者理解曲柄连杆机构的运动原理与装配关系。实际生产中这类组件的材质选择也有明确区分，活塞多采用共晶铝硅合金材质降低往复质量，连杆采用40Cr调质钢锻造保证强度，轴瓦采用钢背减磨合金材质提升摩擦适配性，

　　建模时各部件的分色处理也对应了实际生产中的不同材质分区，方便区分不同零件的装配层级与功能分区。在做整机匹配计算时，这套组件的往复质量、旋转质量是曲轴动平衡计算的核心输入参数，活塞的压缩高度直接影响燃烧室容积，进而决定整机的压缩比参数，连杆的长度与曲柄半径的比值也会影响气缸侧推力的大小，比值越大侧推力越小，缸壁磨损越均匀，但会相应增加整机的高度尺寸，设计时需要在动力性能与结构紧凑性之间做平衡。
