立式结构斯特林发动机原理演示装置

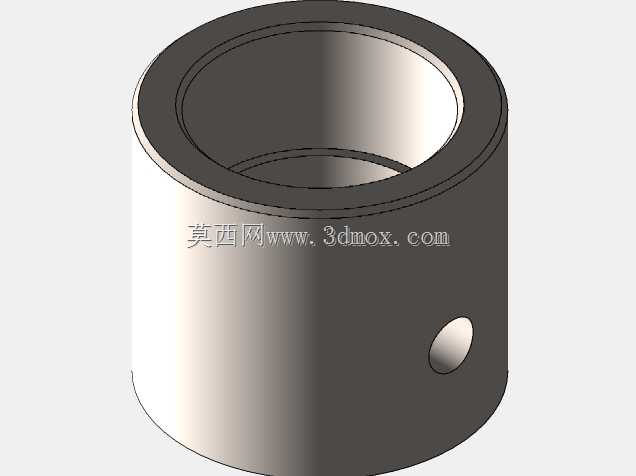

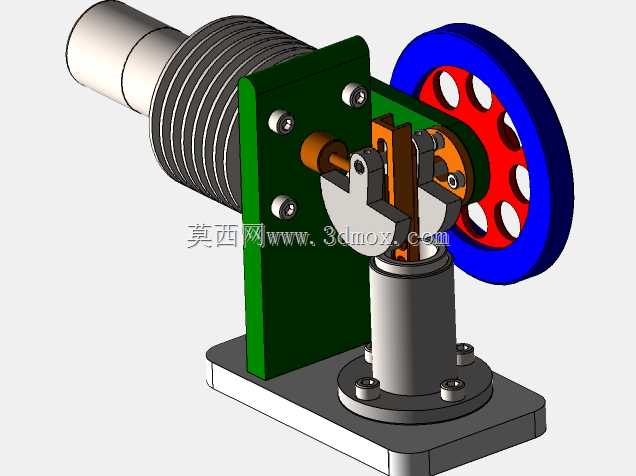

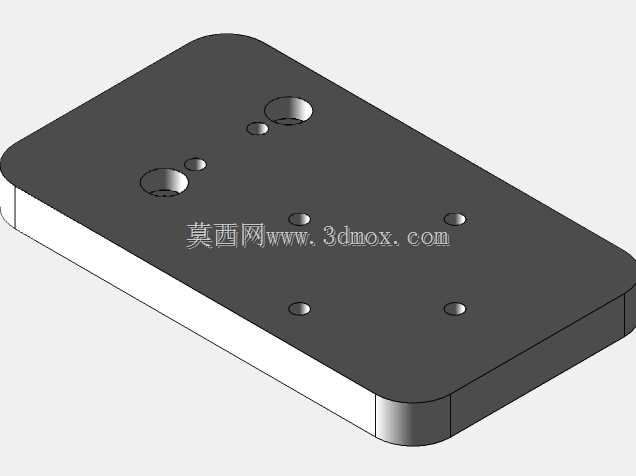

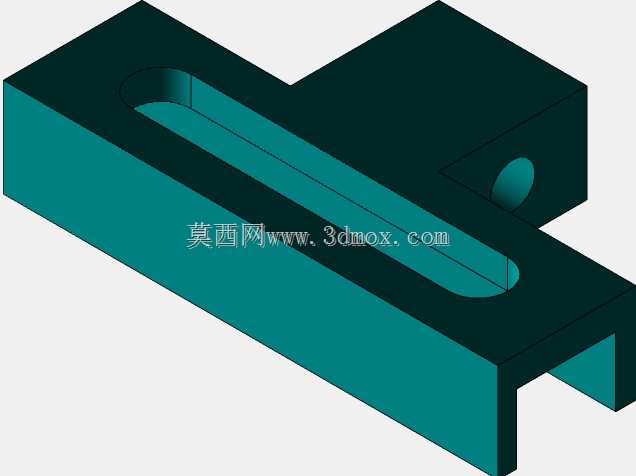

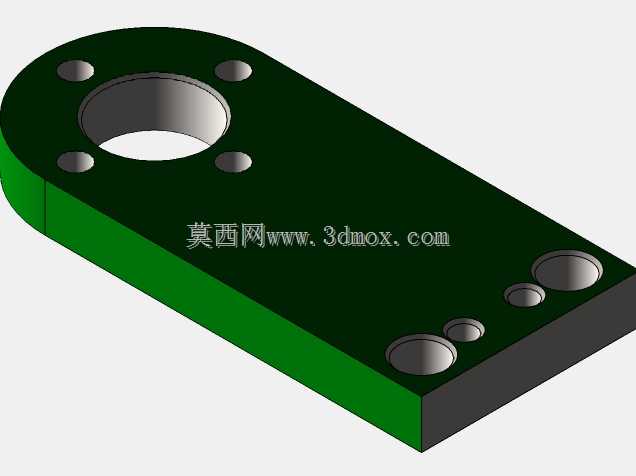

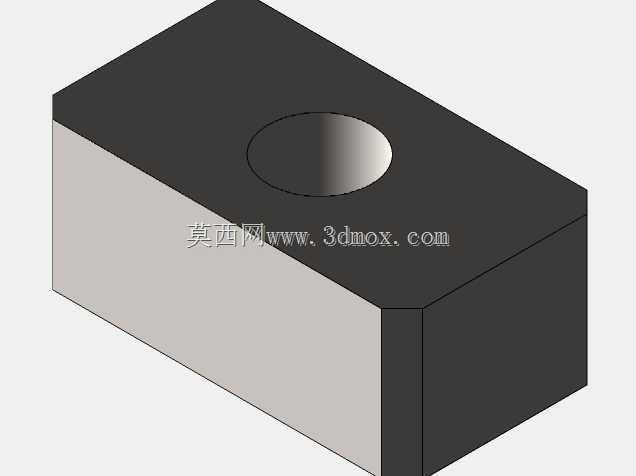

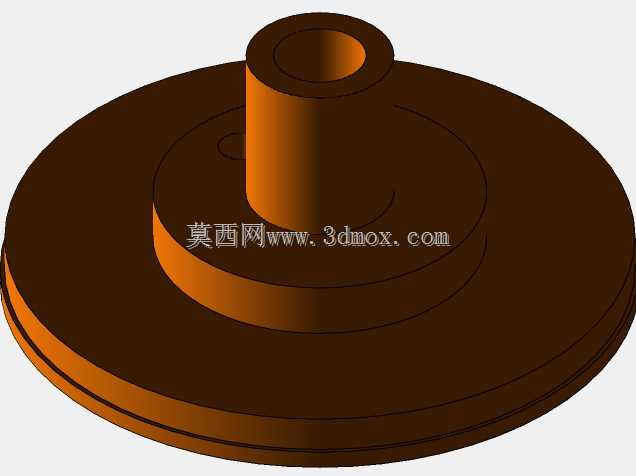

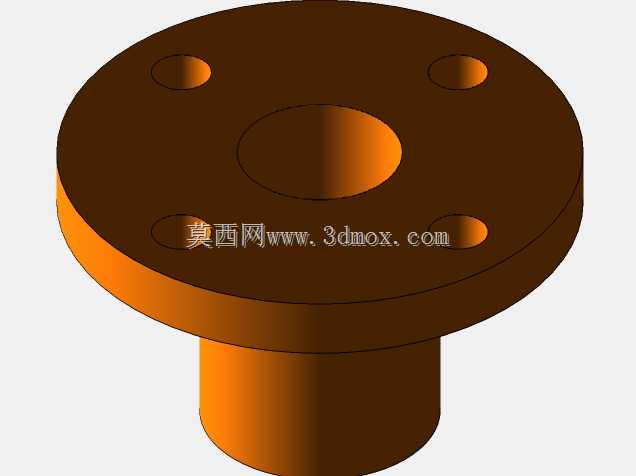

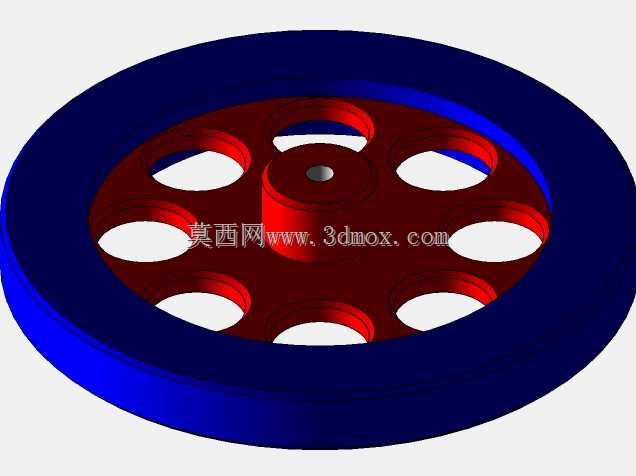

　　这套斯特林发动机结构模型，核心还原了外燃式热机的经典工作逻辑，可直接用于热能动力教学演示、小型动力装置原理验证场景，也能作为微型低温差动力输出单元的结构参考样本。从结构布局来看，模型采用立式安装设计，底部为整块铣削成型的矩形安装底板，底板上预留了四个对称分布的沉头安装孔，可直接通过螺栓固定在试验台架或演示基座上，安装边界清晰，不需要额外设计转接支架就能完成固定，整体占用的台架安装面尺寸紧凑，适合桌面级试验、教学展示的空间要求。动力输出端采用大直径带镂空减重的飞轮结构，飞轮轮缘做了加厚处理，转动惯量匹配活塞往复运动的做功节奏，能够有效抵消曲柄连杆机构运动过程中的死点冲击，保证输出轴转动的连续性，避免出现运转卡滞、转速波动过大的问题。

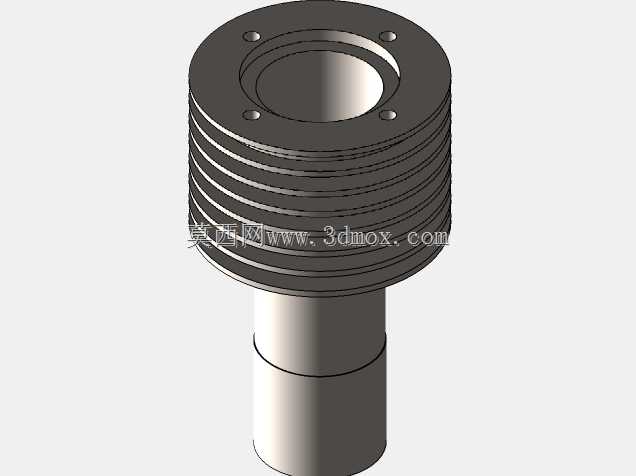

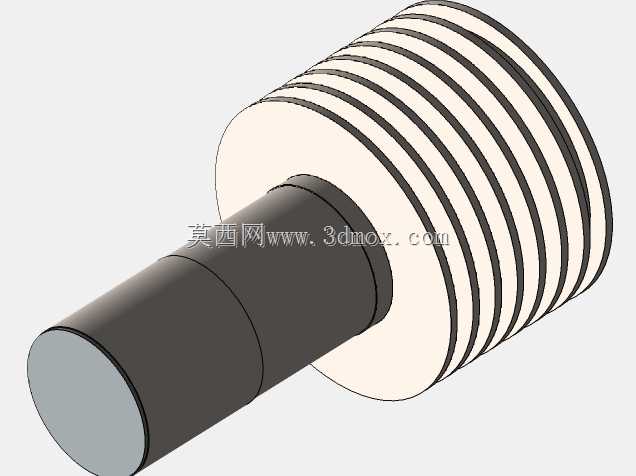

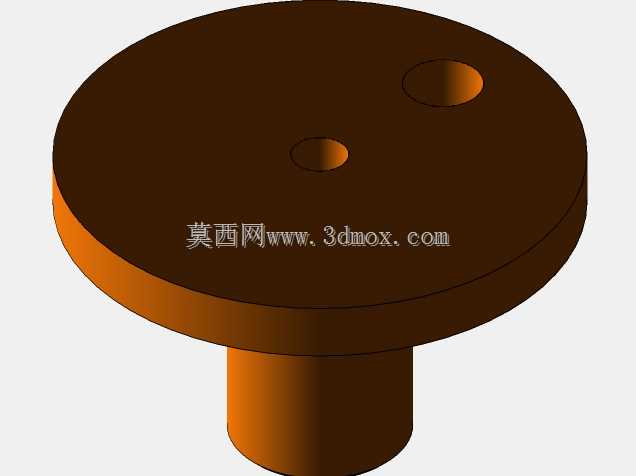

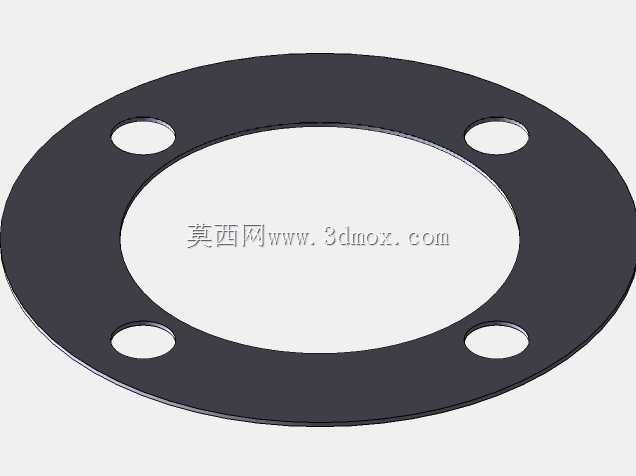

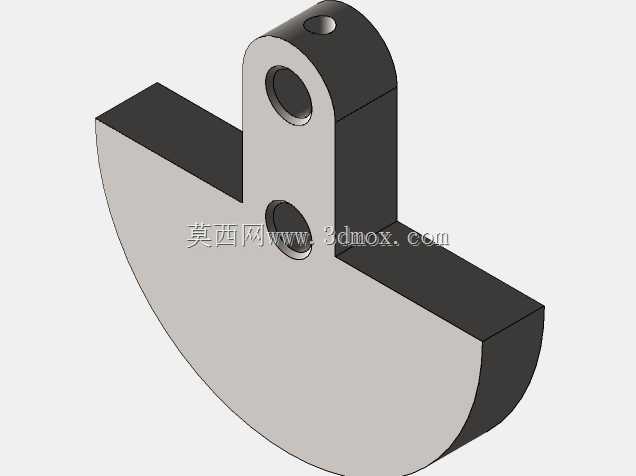

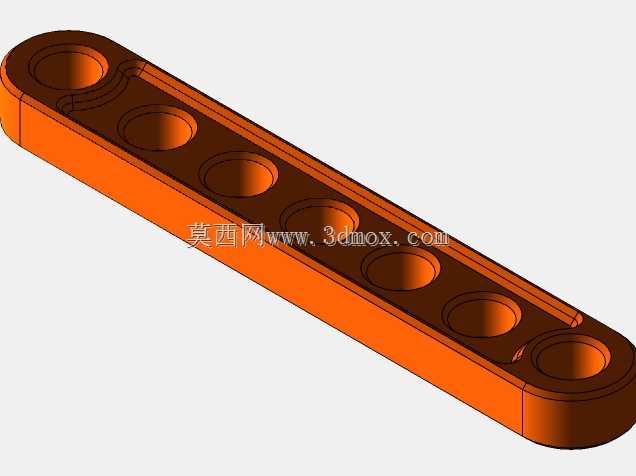

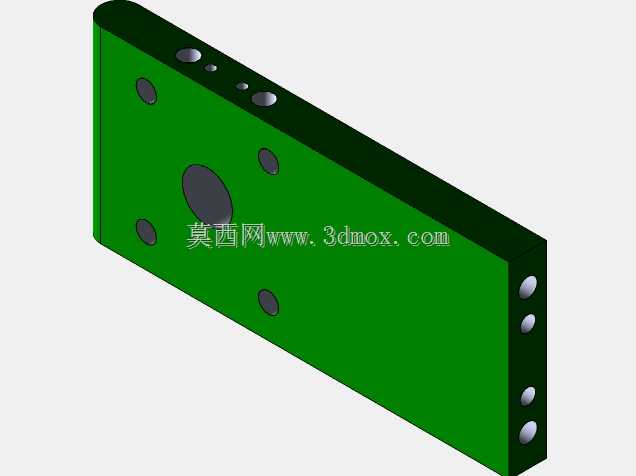

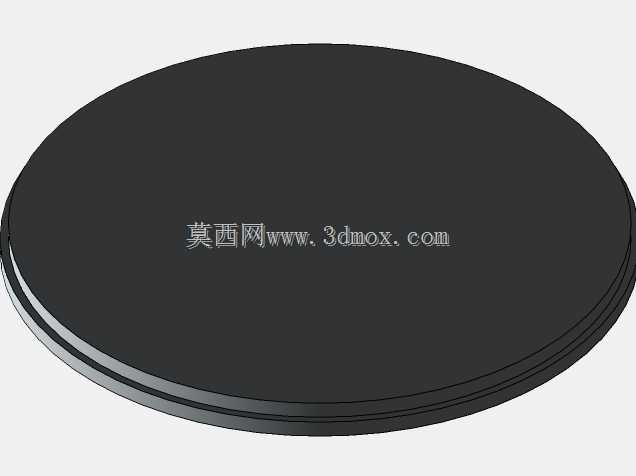

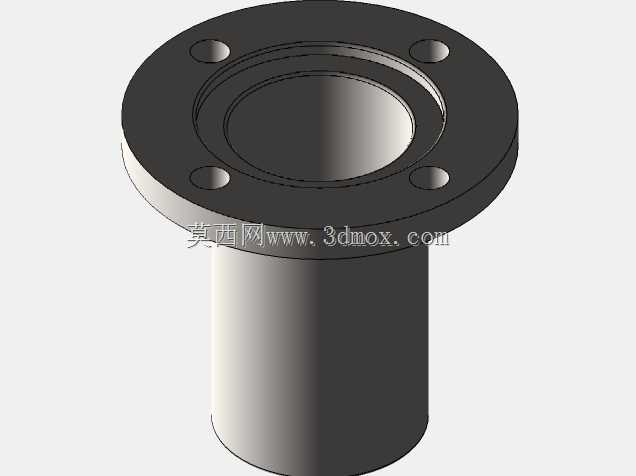

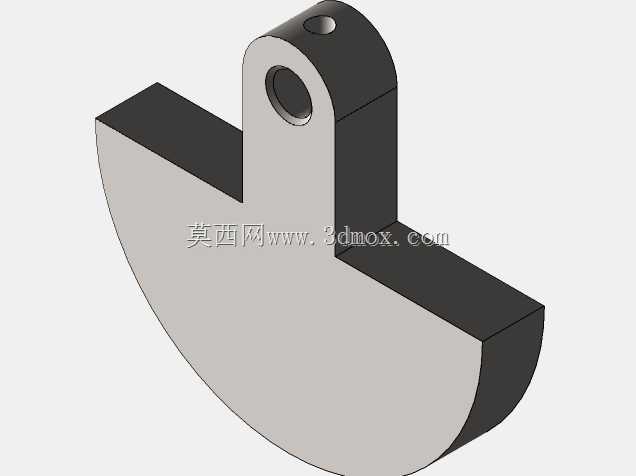

　　热置换气缸采用带环形散热鳍片的缸体结构，鳍片沿缸体轴向等距排布，能够在工作过程中快速导出冷端区域的多余热量，维持冷热端的稳定温差，这也是斯特林发动机能够持续循环做功的核心前提——缸体通过立式支架与底板刚性连接，支架上预留了曲轴的轴承安装位，曲轴的同轴度公差在建模阶段就做了严格约束，保证转动过程中不会出现偏磨、卡涩的问题。动力活塞与置换活塞的联动通过曲柄摇杆机构实现，两个活塞的运动相位差严格匹配斯特林循环的配气节奏，建模过程中对活塞行程、连杆长度、曲柄偏心距的参数做了匹配校核，保证等容加热、等容冷却的过程能够顺畅衔接，不会出现运动干涉。不同于内燃机依靠燃料在缸内爆燃做功的逻辑，这套结构依靠外部热源对热端加热、

　　冷端持续散热形成的温差驱动工质循环膨胀收缩，进而带动活塞往复运动，最终通过曲轴将直线运动转化为飞轮的旋转动力输出，整个做功过程没有气门启闭、爆燃冲击的结构，运转过程的噪音、振动水平远低于同功率等级的内燃机，在低品位热能回收、小型静音动力装置领域有明确的参考价值。从设计思路上，这套结构没有追求复杂的集成化设计，而是将所有传动部件、缸体结构、连接支架都做了外露式处理，每个部件的装配关系、运动逻辑都能直观观察，不管是用于教学场景下的原理讲解，还是用于结构设计人员做斯特林机型的迭代验证，都能快速拆解出核心的参数逻辑：比如缸体的长径比匹配、飞轮转动惯量的计算依据、曲柄相位角的设置逻辑，都能通过模型的尺寸链直接推导。安装层面，

　　除了底板的固定孔位，热端的加热区域预留了足够的安全间隙，不会因为外部热源的布置干涉到传动部件的运动，冷端的散热鳍片周围也预留了空气流通的空间，不需要额外加装导流结构就能满足自然散热的要求。整个传动链路的运动副都做了间隙配合的公差预留，活塞与缸壁的配合间隙、曲轴与轴承座的配合间隙都按照实际加工的装配要求做了参数设置，按照模型尺寸加工出的实物不需要额外修配就能顺畅运转，不会出现建模阶段常见的干涉、过约束问题。对于从事热能动力装置设计、小型动力单元开发的工程人员来说，这套结构可以作为基础构型，在此基础上迭代阿尔法型、伽马型等不同布局的斯特林机型，也可以通过调整缸体尺寸、活塞行程、飞轮重量等参数，匹配不同温差等级的热源场景，比如工业余热回收、太阳能光热转换动力输出等场景的原理验证，都能以这个基础结构为蓝本做参数调整。
