手动快拆式滚花调节螺钉结构设计

　　在小型检测设备、仪器仪表装调、实验室工装夹具这类需要频繁手动拆装调整的场景里，普通内六角或十字槽螺钉往往需要借助配套工具才能完成松紧操作，遇到空间局促无法伸入工具的工况，装调效率会大幅降低，甚至会因为工具滑脱刮伤设备表面的涂装或精密配合面。这款带滚花头部的快拆螺钉，就是针对这类无工具快速拆装需求开发的紧固件结构，从实际装调的使用痛点出发做了针对性的结构优化。

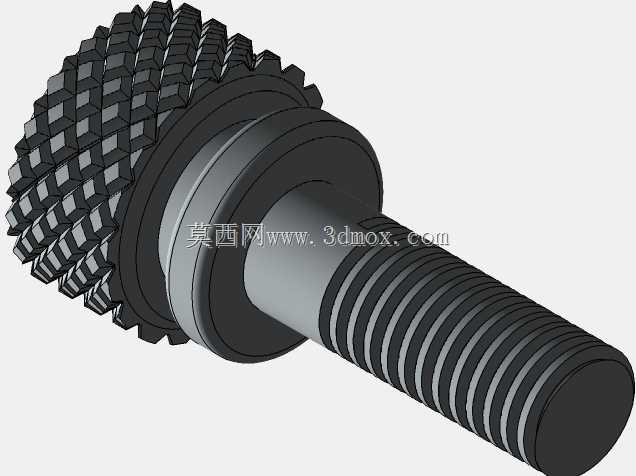

　　从结构布局来看，螺钉整体分为三个功能区段，最外侧的滚花操作段、中间的轴肩定位段、末端的螺纹连接段，三个区段的直径依次递减，形成清晰的功能分界。滚花操作段采用了网纹滚花的结构设计，滚花纹路的齿高控制在合理范围，既保证手指拧动的时候有足够的摩擦力，不会因为手上沾有少量润滑脂或灰尘出现打滑，又不会因为齿尖过于尖锐划伤操作人员的手指，滚花段的直径做了加大设计，比普通同规格螺钉的头部直径大出近一倍，这样手动拧动的时候力臂更长，不需要施加太大的握力就能获得足够的拧紧力矩，满足轻载连接场景下的预紧力需求。

　　中间的轴肩定位段是整个螺钉的安装基准面，轴肩的端面做了高精度的平面度处理，安装时这个端面会直接贴合被连接件的表面，既能控制螺钉拧入的深度，避免螺纹拧入过深顶伤内部的精密元器件，又能保证连接后的垂直度，不会出现螺钉歪斜导致的连接卡滞问题。轴肩和滚花段之间做了退刀槽结构，避免滚花加工的时候刀具磕碰轴肩的定位端面，同时也能减少安装时应力集中的问题，反复拆装也不会出现轴肩根部断裂的情况。

　　末端的螺纹段采用了标准的普通三角螺纹，牙型角60度，和市面上常规的同规格螺纹孔完全兼容，不需要对原有设备的安装孔做二次修改就能直接替换使用，螺纹的起始端做了倒角导向处理，对准螺纹孔的时候不需要反复调整角度，只要轻轻按压转动就能顺利旋入，即使是视线不好的盲装场景也能快速完成对位。螺纹段的长度经过精准核算，刚好满足常规薄板类连接件、仪器外壳面板的固定需求，不会出现螺纹过长露出连接面影响其他部件运动，或是螺纹过短啮合牙数不足导致连接松脱的问题。

　　实际使用场景中，这款螺钉不需要搭配螺丝刀、内六角扳手这类额外工具，操作人员直接用手指捏住头部的滚花区域就能完成拧紧和拆卸动作，在需要频繁打开设备外壳做参数调试、更换内置耗材、清理内部积尘的场景下，能省去反复寻找工具的时间，装调效率比使用普通螺钉提升数倍。尤其是在光学检测仪器、小型传感装置的调试工位上，操作人员往往需要一边调整内部元件的位置，一边临时固定外壳观察调试效果，这种快拆结构能大幅减少调试过程中的辅助操作时间。

　　从安装边界来看，这款螺钉因为头部做了加大滚花设计，安装时需要在被连接件的安装孔外侧预留足够的手指操作空间，预留的操作直径要大于滚花头部的外径，避免周围的凸起结构挡住滚花区域导致无法手动施力。安装孔的直径要略大于螺纹段的外径，小于轴肩定位段的外径，保证轴肩端面能完全贴合在被连接件表面，不会出现螺钉下陷的问题。如果是用在有振动的设备上，还可以配合薄型尼龙垫圈使用，既不会影响手动拆装的便捷性，又能起到防松的效果，避免设备运行过程中的振动导致螺钉慢慢松脱。

　　设计过程中还充分考虑了加工工艺的可行性，滚花段可以采用标准的网纹滚花刀在车床上一次加工成型，不需要额外的复杂工序，轴肩和螺纹段也都可以通过常规的车削加工完成，后续批量生产的时候加工成本和普通螺钉相差不大，适合在各类需要频繁手动拆装的轻载连接场景推广使用。和翼形螺钉相比，这款滚花螺钉的头部外形更规整，不会有突出的翼片勾挂周围的线缆或其他部件，安装后整体外观更简洁，用在仪器仪表的外露固定位置也不会破坏设备的整体外观协调性。
