工业起重吊装用带安装座金属吊钩结构

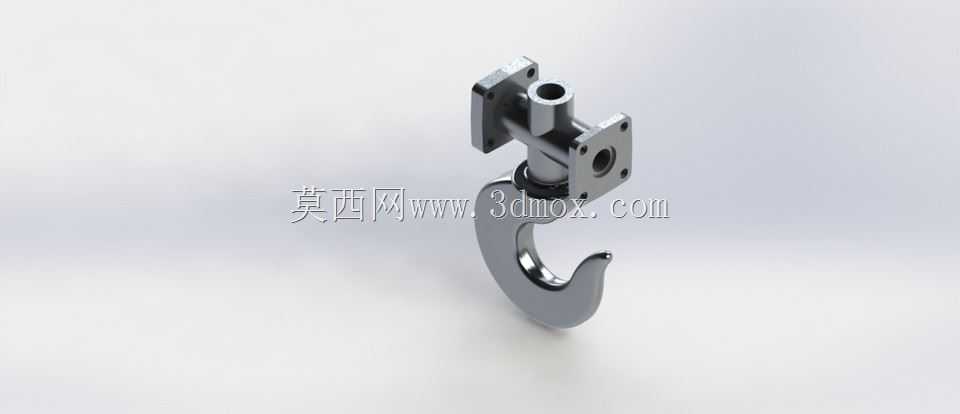

　　这款带安装基座的金属吊钩，核心应用场景覆盖车间轻型物料吊运、自动化生产线工位工件转序挂载、小型起重设备末端吊具配套，也可作为仓储物流环节中悬挂式输送线的工件承载挂钩使用，在轻工制造、五金加工、仓储周转等场景中，这类吊钩是衔接起升机构与被吊物料的核心受力部件。从功能特性来看，吊钩本体采用弧形钩身设计，钩尖处做了防脱导向的圆弧过渡，避免挂载吊绳、吊环时出现卡滞，同时钩身截面为渐变椭圆结构，从钩颈位置到钩尖位置逐步收窄，既保证钩颈处与安装座连接位置的抗剪切强度，也能让钩尖顺利穿入各类吊环、吊装带的挂孔内。上方的安装基座采用多面法兰结构，不同方向的法兰面都预留了安装孔位，可适配水平、垂直两个方向的安装对接需求，不管是固定在气缸活塞杆末端、

　　电动葫芦的起升吊链下端，还是固定在流水线的悬挂载具下方，都能通过对应法兰面的孔位完成锁紧固定，不需要额外加装转接板，减少安装环节的配件冗余。设计过程中，首先要核算额定起重量对应的钩身弯曲应力，钩身的曲率半径是经过反复校核的，曲率过小会导致应力集中在钩颈内侧，长期受载容易出现疲劳裂纹，曲率过大则会导致吊钩整体尺寸偏大，占用过多安装空间，同时挂入吊具后容易出现吊具滑移脱钩的问题。中间的回转衔接结构做了轴向限位设计，钩身可相对于上方安装座做360度水平回转，吊运过程中被吊物料出现转动时，钩身可随动旋转，避免吊绳出现拧扭打结的情况，同时回转位置内置了耐磨衬套，减少长期转动带来的配合面磨损，延长部件的整体使用寿命。安装边界方面，

　　上方方形法兰的安装孔采用对称分布设计，孔位间距适配常规的小型起重执行件的输出端安装尺寸，安装时不需要对配套设备做额外的孔位加工，基座上方的同轴通孔可用于穿装定位销，保证安装后吊钩的受力轴线与起升机构的出力轴线重合，避免出现偏载受力的情况。钩身的开口尺寸经过优化，既能够满足常规直径的吊装带、卸扣的穿入需求，也不会因为开口过大导致吊具在晃动过程中脱出，在实际选型使用时，需要注意安装面的平面度公差，若安装面存在翘曲，会导致法兰连接位置出现附加弯矩，长期使用可能造成连接螺栓断裂或者法兰变形。另外，钩身与回转座的连接位置做了防脱锁止结构，避免受冲击载荷时钩身从回转座中脱出，所有的棱边位置都做了倒角处理，既避免安装过程中划伤操作人员，

　　也能减少应力集中点，提升部件的抗冲击性能。在三维建模过程中，各配合面的公差设置需要符合五金配件的通用加工要求，法兰面的安装孔采用基孔制公差，回转配合面采用间隙配合，保证转动顺畅的同时不会出现过大的旷量，模型的各部分壁厚均匀，不会出现铸造或者锻造过程中的壁厚突变导致的缺陷，适合采用精密铸造工艺进行毛坯生产，后续再通过机加工保证配合面的尺寸精度。
