行星齿轮传动结构运动演示三维建模

　　这套行星齿轮传动结构的三维建模，完整还原了NGW型行星轮系的核心传动逻辑，可直接用于传动方案评审、机构运动验证、教学演示等场景。在实际工业应用中，这类行星轮系常被集成在伺服减速单元、小型机床进给机构、自动化输送线的动力传输段、新能源代步车的轮边驱动模块中，凭借同轴输入输出的布局特性，能在极小的安装空间内实现大传动比的动力传递，相比平行轴定轴轮系，同等传动比下体积可压缩40%以上，承载能力却能提升30%左右，非常适合对安装空间、设备自重有严格限制的传动场景。

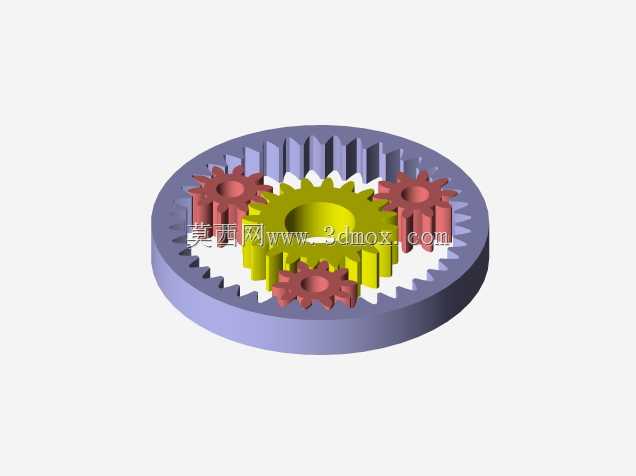

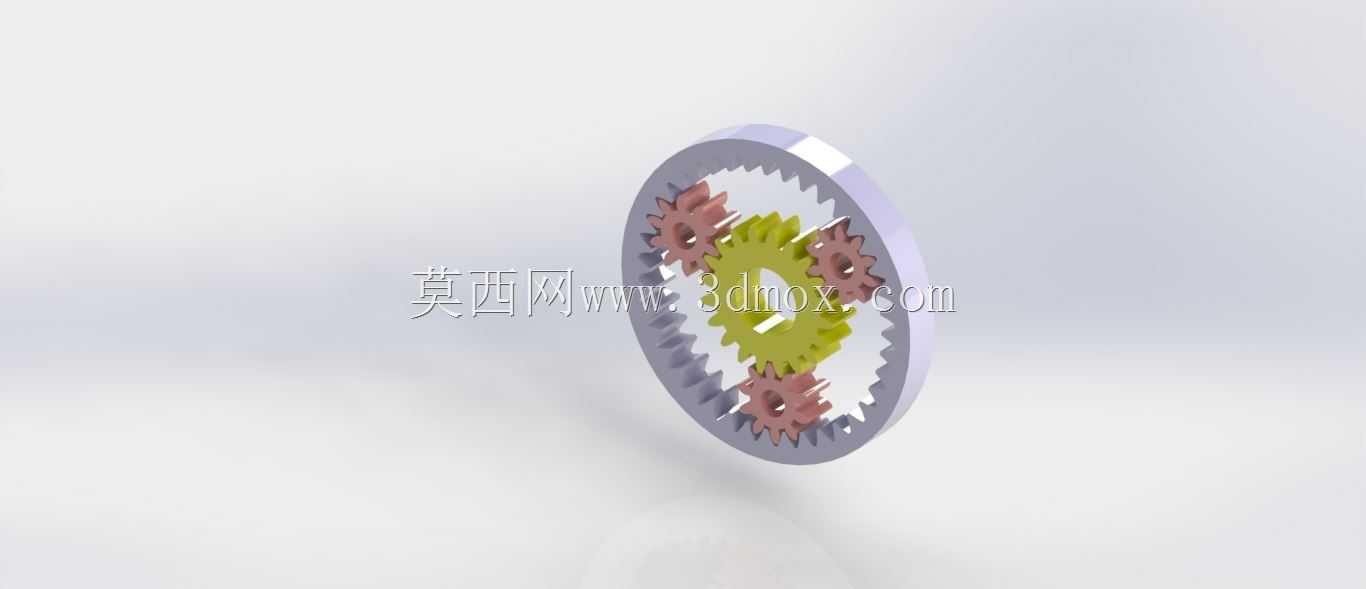

　　从结构组成来看，这套模型完整包含了外齿太阳轮、四个均匀周向分布的行星轮、固定内齿圈以及配套的行星架结构，所有轮齿的齿形参数均按照渐开线圆柱齿轮标准推导生成，齿廓曲线连续无断点，齿侧间隙按照通用传动级精度预留，既可以保证运动仿真过程中轮齿啮合无干涉，也能匹配实际加工中的公差带要求。设计过程中优先考虑了载荷的均匀分配，四个行星轮沿太阳轮周向呈90度等角分布，运转过程中太阳轮受到的径向啮合力可相互抵消，大幅降低输入轴的径向支撑载荷，延长支撑轴承的使用寿命；内齿圈采用固定安装的设计逻辑，动力从太阳轮输入后，经行星轮啮合传递，最终由行星架输出，可实现减速增扭的传动效果，若调整固定件与输入输出件的对应关系，还可衍生出增速、反向传动等多种传动模式，适配不同的设备动力传输需求。

　　在安装边界的设计上，整套轮系采用同轴布局，输入轴与输出轴的轴线完全重合，安装时仅需要保证内齿圈的固定端面与设备安装基面的平行度公差在0.02mm以内，太阳轮输入轴与行星架输出轴的同轴度公差控制在0.015mm范围内，即可保证轮齿啮合顺畅，无偏载、卡滞问题。模型中所有行星轮的安装轴孔位置度均按照行星传动的均载要求设计，相邻行星轮的中心距偏差控制在0.01mm以内，避免因加工或装配误差导致的单个行星轮过载问题。外形尺寸方面，整套轮系的径向最大尺寸为内齿圈的齿顶圆直径，轴向尺寸可根据实际承载需求调整行星轮的齿宽参数，当前建模参数下齿宽系数取0.4，既保证足够的齿面接触强度，也不会因齿宽过大导致轮齿偏载。

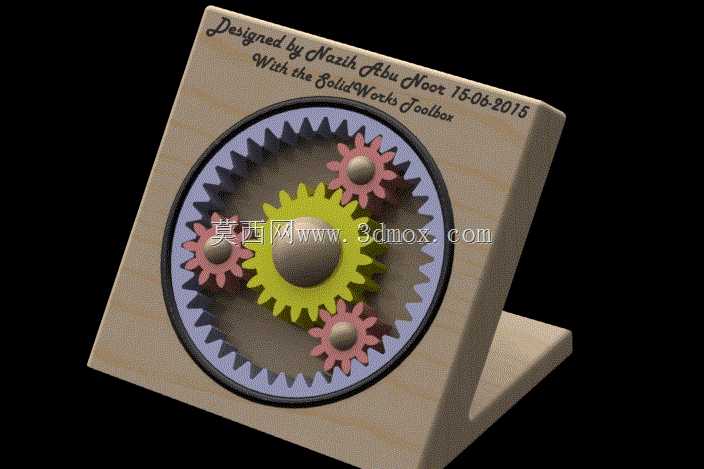

　　从运动特性来看，这套模型可直接用于运动仿真验证，模拟实际运转过程中各轮齿的啮合轨迹、行星轮的自转与公转复合运动状态，能直观展示行星轮系的传动原理，帮助设计人员快速校验传动比是否匹配设计需求，检查轮齿啮合过程中是否存在根切、干涉等问题。在实际选型应用中，这类行星轮系的传动比范围通常在3到12之间，单级传动效率可达97%以上，相比蜗轮蜗杆传动拥有更高的传动效率，相比谐波减速器拥有更高的刚性与抗冲击能力，非常适合中重载、中等传动比的动力传输场景。建模过程中对所有轮齿的过渡圆角、齿根修形都做了细节还原，可直接导入有限元分析软件进行齿面接触应力、齿根弯曲应力的仿真计算，为后续的材料选型、热处理工艺制定提供数据参考。

　　在装配逻辑上，这套结构遵循实际装配顺序搭建，先将太阳轮定位在中心轴线位置，再依次装入四个行星轮与行星架组件，最后套入固定内齿圈，所有配合关系均按照实际装配约束设置，太阳轮与输入轴、行星轮与行星架销轴、行星架与输出轴之间的转动配合间隙均按照通用机械设计标准预留，可直接用于生成装配工艺文件，指导一线装配人员完成实际产品的组装调试。对于需要做传动方案迭代的设计人员来说，可通过修改太阳轮、行星轮、内齿圈的齿数、模数、齿宽等核心参数，快速生成不同传动比、不同承载能力的行星轮系方案，大幅缩短前期方案设计的周期，避免从零开始建模的重复劳动。
