带执行机构法兰连接蝶阀结构设计

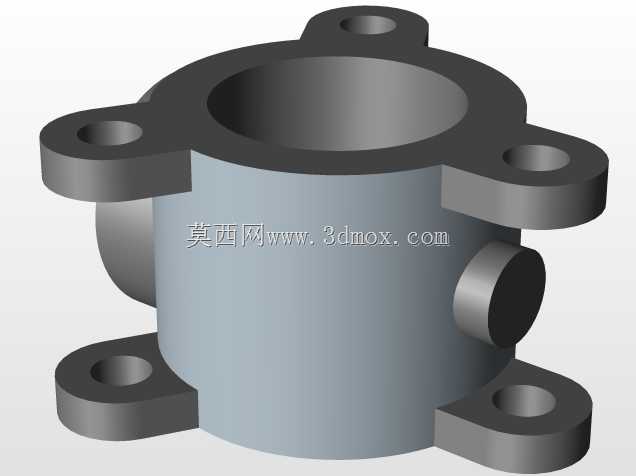

　　在流体输送管路系统的设计选型中，蝶阀是应用占比极高的截断与调节类元件，这款带侧装执行机构的法兰式蝶阀，主要面向中小口径的低压液体输送工况，常见于化工配料管路、小型冷却循环水系统、民用给排水支路、轻工生产流体输送线等场景，核心作用是控制管路内液体的通断与开度调节，精准管控进入下游设备的液体流量，避免流量过大引发的溢流、配比失准，或是流量不足导致的下游工序供料不足问题。从结构设计逻辑来看，这款蝶阀采用了法兰式连接结构，阀体周向均匀布置多组带安装孔的连接耳，安装时可直接与管路两端的配对法兰通过螺栓锁紧，相比对夹式蝶阀，法兰连接的密封冗余度更高，抗管路振动、压力波动的能力更强，适合安装在存在小幅振动、需要频繁拆装维护的管路段。

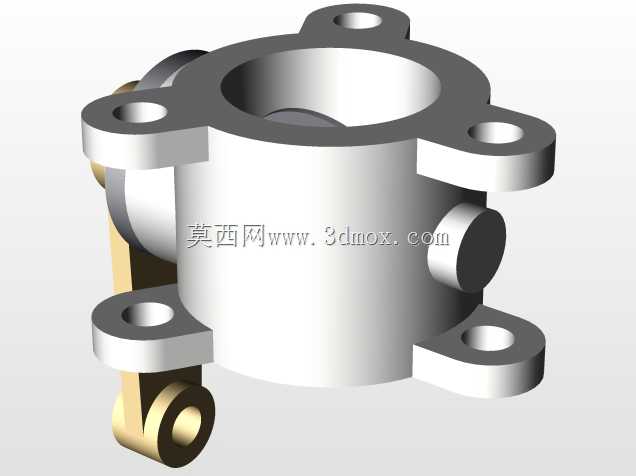

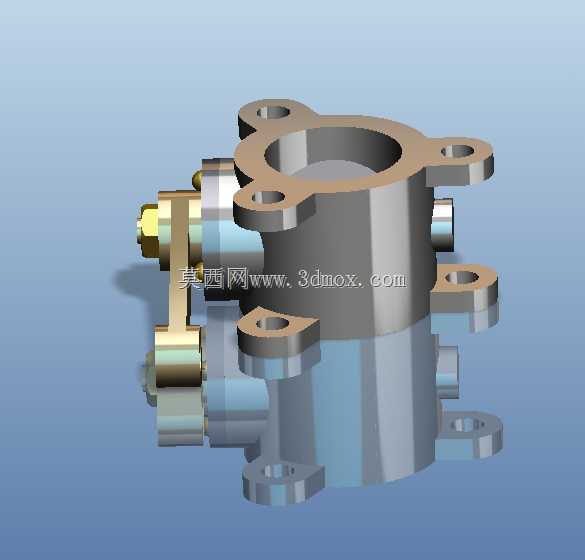

　　阀体主体采用回转体对称结构，流道为直通式设计，介质流经阀体时的流阻更小，压损控制表现优于同口径的截止阀、闸阀，在大流量循环管路中应用能有效降低输送泵的扬程损耗，减少系统运行能耗。侧置的执行机构通过连杆机构与阀瓣的转轴直连，相比顶装式执行结构，整体安装高度更低，在管路布置空间局促、垂直方向安装净空不足的场景下，这种侧装结构能大幅降低对安装空间的要求，避免与周边管路、桥架、设备外壳产生干涉。执行机构的连接端预留了标准的驱动接口，既可以适配手动扳杆实现现场手动操作，也可根据控制需求加装气动、电动执行单元，实现远程开度调节与自动通断控制，适配不同自动化等级的管路系统需求。从安装边界来看，这款蝶阀的法兰连接孔位采用通用的公称压力匹配标准，

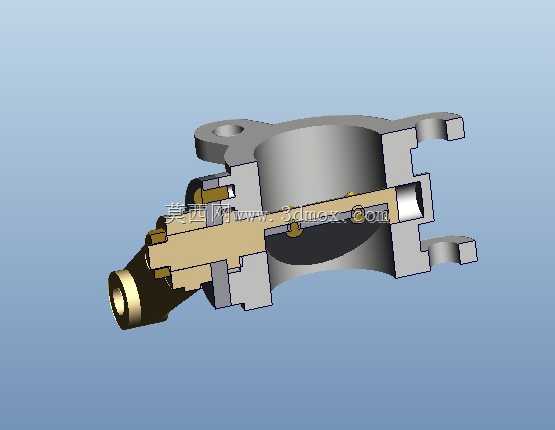

　　同口径同压力等级的管路法兰可直接配对安装，无需额外加工过渡连接件；阀体侧面的执行机构外伸尺寸经过紧凑化设计，安装时仅需在阀体侧方预留足够的操作或执行元件安装空间即可，无需额外扩大管路安装间距。密封结构采用阀体与阀瓣配合的径向密封设计，阀瓣回转轴线与流道中心线垂直，全开状态下阀瓣完全贴合流道内壁，不会对介质流动产生额外阻挡；全关状态下密封面均匀受压，可实现低压工况下的零泄漏截断。在建模过程中，所有配合面均按照实际加工公差要求预留了装配间隙，转轴与阀体轴孔之间的配合间隙、连杆机构的活动间隙都做了精准还原，既保证阀瓣转动过程无卡滞，也避免间隙过大导致的密封面偏移、内漏问题。阀体上的连接耳做了加厚加强处理，

　　在螺栓锁紧时不会出现耳板变形导致的密封面贴合不严问题，执行机构与阀体的连接座采用一体化铸造成型结构，相比分体焊接的连接座，整体强度更高，长期承受执行机构操作扭矩时不会出现连接座断裂、松动的问题。在实际选型应用中，这款蝶阀适配的介质多为水、低粘度油品、无强腐蚀性的化工溶液，工作压力范围覆盖常规低压管路的使用需求，日常维护时仅需拆开侧盖即可更换密封件、检修转轴与连杆机构，无需将整个阀体从管路上拆下，大幅降低后期运维的工作量与停机时间。
