二分之一英寸手动截止式工业阀门结构

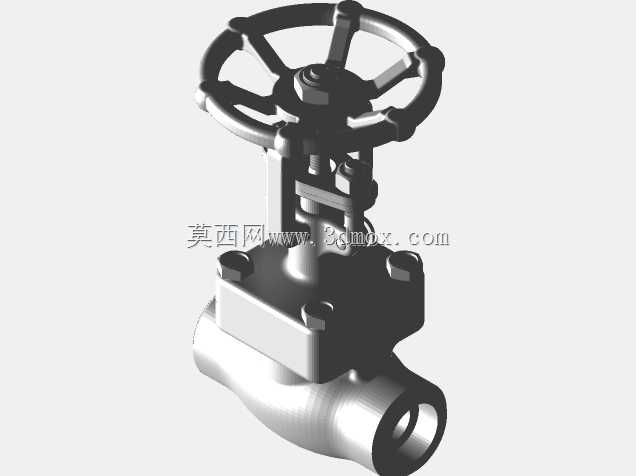

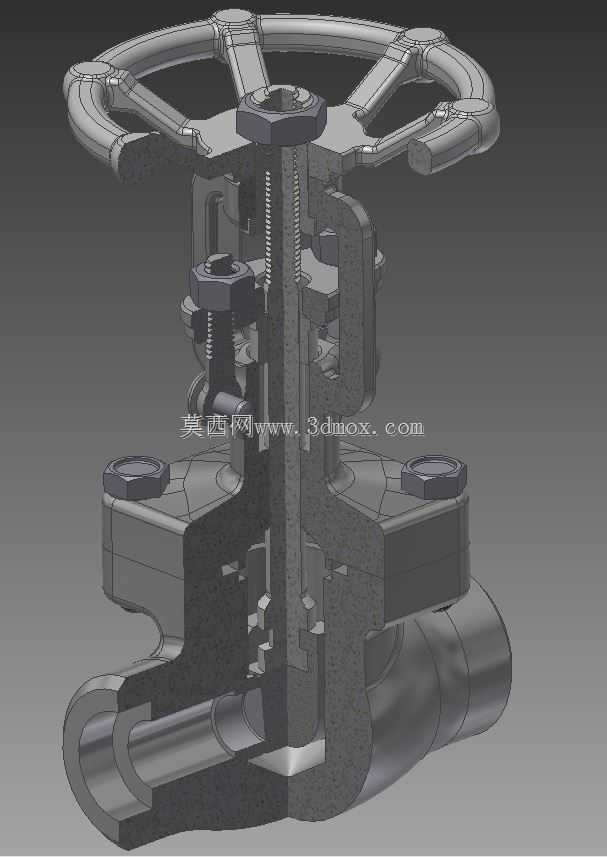

　　这款手动截止阀的公称通径为1/2英寸，也就是常说的4分规格，在民用给排水、小型工业流体管路、实验室气路、暖通空调支管等场景中应用极广，主要承担管路介质的通断截断功能，部分工况下也可辅助做粗略的流量调节，但不建议长期处于节流状态，否则密封面容易被高速介质冲蚀导致内漏。从结构设计来看，这款阀采用的是最经典的明杆楔式单闸板结构？不对，仔细看剖面是直通式截止阀结构，介质从阀体一侧流入，绕过阀瓣下方从另一侧流出，流道有一定的流阻，但密封性能比同规格闸阀更好，适合对截断密封性要求高、不需要频繁全开全关的管路。手轮采用的是三幅条轮辐式结构，轮缘做了圆弧过渡，没有尖锐棱角，操作人员手动开关时握持手感更好，不会硌手，

　　手轮和阀杆的连接采用方榫配合加顶部锁紧螺母固定，装配时不需要复杂工装，现场如果手轮损坏也可以快速拆卸更换，不需要拆解整个阀体。阀杆部分采用梯形螺纹传动，螺纹副在阀盖上方的腔体内，不直接接触管路内的介质，能避免介质中的杂质、腐蚀性成分磨损螺纹，大幅提升阀杆的使用寿命，日常维护时只需要定期在螺纹处涂抹润滑脂就能保证操作顺畅。阀盖和阀体的连接采用法兰式螺栓紧固，结合面处有密封垫片，从剖面能看到三个均布的螺栓连接点，这种连接方式的密封可靠性高，当阀内密封件老化需要更换时，只需要拆开阀盖就能取出阀瓣、阀杆组件，不需要把整个阀体从管路上切割下来，现场维护成本很低。阀体两端的连接采用焊接式接口？不对，看端部结构是承插焊结构，

　　适合小口径高压管路的连接，安装时将管路插入阀体端部的承口内焊接即可，连接强度高，不会出现螺纹连接那种长期使用后渗漏的问题，适合蒸汽、压缩空气、高压水等介质的管路。密封结构上，阀瓣和阀座的密封面采用堆焊硬质合金的设计？不对，从模型剖面看密封面是平面贴合结构，阀瓣下方有导向筋，开关过程中阀瓣不会出现偏摆，保证密封面能够完全贴合，避免单侧受力磨损。阀杆穿出阀盖的位置采用填料密封结构，从剖面能看到填料压盖通过两个螺栓压紧填料，当使用一段时间出现阀杆处渗漏时，不需要停机拆解，只需要均匀拧紧填料压盖的两个螺母就能压紧填料实现密封，现场应急处理非常方便。安装边界方面，这款阀的整体高度从手轮顶端到阀体底部的尺寸大概是通径的4倍左右，

　　手轮的外径大概是通径的3倍，安装时需要在手轮上方预留至少一倍手轮半径的操作空间，方便操作人员转动手轮，阀体两端的承插深度符合小口径焊接阀门的通用标准，和同规格的无缝钢管可以直接适配，不需要额外加工过渡接头。在实际选型应用中，这款阀适合介质温度不超过200摄氏度、公称压力不超过1.6MPa的水、蒸汽、油品、非腐蚀性气体等介质，不适合含有大颗粒固体杂质的介质，否则杂质会卡滞在阀瓣和阀座的密封面之间，导致关闭不严。设计过程中，所有的壁厚都经过强度校核，阀体的流道过渡处都做了圆角处理，减少介质流动时的湍流和阻力，同时避免应力集中，在介质压力波动的工况下也不会出现阀体开裂的问题。手轮的转动扭矩经过优化，正常工况下一个成年操作人员不需要加力杆就能实现全开和全关，操作力符合手动阀门的人机工程要求，不会出现开关费力的情况。另外，阀杆上设置了开关位置的标识结构？不对，明杆结构本身就能通过阀杆伸出的高度判断阀门的开关程度，当阀杆升到最高位置时阀门全开，降到最低位置时全关，现场巡检人员不需要凑近看标识，远距离就能判断阀门的开关状态，非常直观。
