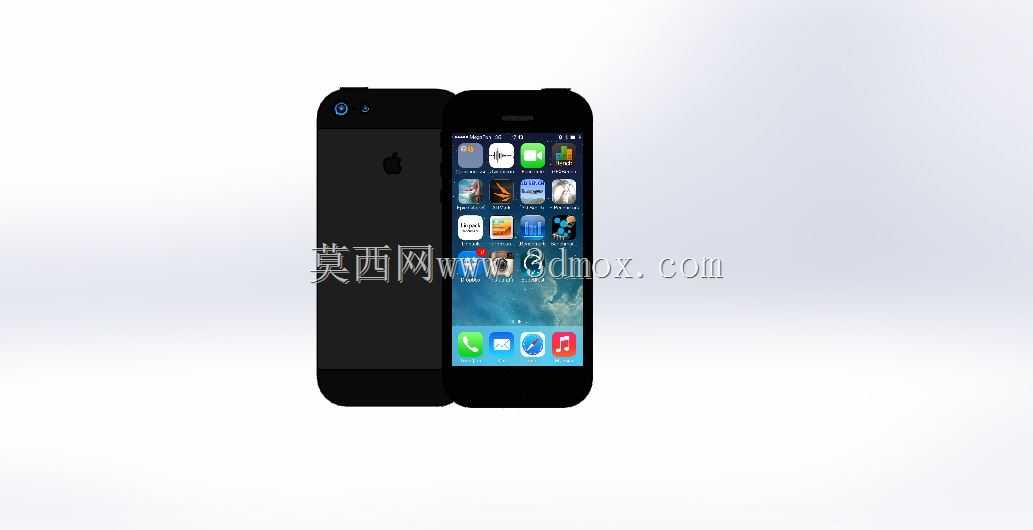

苹果Iphone5S智能手机整机结构三维数模

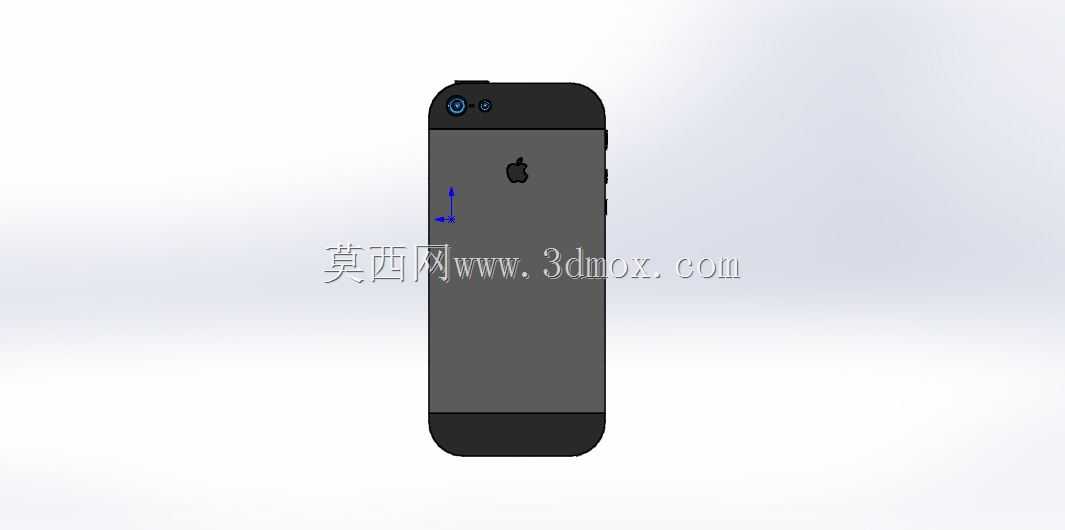

　　这款手持智能终端的三维结构数模，完整还原了量产机型的全部装配关系与外形细节，建模过程中严格参照实体测绘的尺寸边界，整机长度控制在123.8mm，宽度58.6mm，厚度7.6mm，所有外观曲面的曲率连续均达到G2级别，能够直接用于后续的保护套开模、配件适配、结构教学等场景。从实际应用场景来看，该数模可覆盖消费电子结构设计教学、手机周边产品开发、数码产品展示动画制作等多个领域，对于刚接触薄壁类消费电子产品建模的工程师而言，能够通过拆解该数模理解堆叠式主板布局、电池仓限位结构、中框与后盖的卡扣配合逻辑，避免在自主设计同类产品时出现装配干涉、强度不足的常见问题。数模中完整呈现了产品的功能特性对应的结构设计：顶部的后置摄像头模组预留了镜片、

　　对焦马达、CMOS传感器的安装位，摄像头凸起高度为0.5mm，周边的金属装饰圈与后盖的配合间隙控制在0.05mm以内，符合量产机型的装配公差要求；正面的屏幕总成包含了外屏玻璃、触控层、显示层、背光模组的分层结构，屏幕与中框之间预留了泡棉胶的粘贴空间，宽度为1.2mm，能够满足日常使用中的防尘、防跌落缓冲需求；底部的扬声器开孔、Lightning接口、耳机孔的位置与尺寸均与实体机一致，开孔的倒角为0.2mm，既保证了加工时的刀具可达性，也避免了锐边划伤用户的问题。设计思路上，该机型采用了金属中框加双面玻璃的经典结构，中框的侧边做了轻微的弧面过渡，握持时的贴合度更好，中框内部的加强筋厚度为0.8mm，既能够控制整机重量，

　　也能在跌落时分散冲击力，保护内部的主板与电池组件；内部的SIM卡托结构采用了抽拉式设计，卡托与中框卡槽的配合间隙为0.03mm，卡托上的防水胶圈槽深度为0.3mm，能够实现基础的生活防水能力；按键部分的电源键、音量键均做了独立的限位结构，按键的行程为0.3mm，按压反馈的力度区间设计在1.5N-2N之间，符合日常使用的按压手感要求。从安装边界来看，所有内部组件的装配均采用了卡扣加少量螺丝的固定方式，主板的固定螺丝位置共6处，螺丝规格为M1.2的十字盘头螺丝，螺丝柱的高度与直径均做了标准化设计，能够直接适配通用的消费电子螺丝规格；电池仓的四周设计了4个限位胶位，电池装入后不会出现晃动，电池与后盖之间预留了0.

　　1mm的散热石墨片粘贴空间，能够保证日常使用时的热量均匀传导；天线部分的断点位置设置在中框的上下两端，断点处的注塑填充区域与金属中框的结合面做了锯齿状结构，提升结合强度的同时避免信号被金属屏蔽。在建模细节处理上，所有的外观面均做了拔模处理，拔模角度为1.5度，能够满足注塑或者CNC加工的脱模要求，内部的加强筋与壳体的连接处做了R0.3的圆角过渡，避免注塑时出现应力集中导致的壳体开裂问题；听筒网、扬声器网的开孔采用了阵列式设计，单个开孔直径为0.3mm，开孔间距为0.5mm，既保证了出声通透度，也能阻挡外界的灰尘进入机身内部。对于从事数码周边产品开发的工程师而言，该数模可以直接导入到对应的设计软件中，用于设计适配的手机壳、钢化膜、外接镜头等配件，不需要再花费时间进行实体测绘，能够大幅缩短产品的开发周期；对于教学场景而言，该数模可以作为薄壁类消费电子产品的建模案例，帮助学习者理解曲面建模、装配体配合、公差配合在实际产品中的应用方式，理解消费电子产品在轻薄化与结构强度之间的平衡设计逻辑。
