集成传动模组的工业传感执行组件

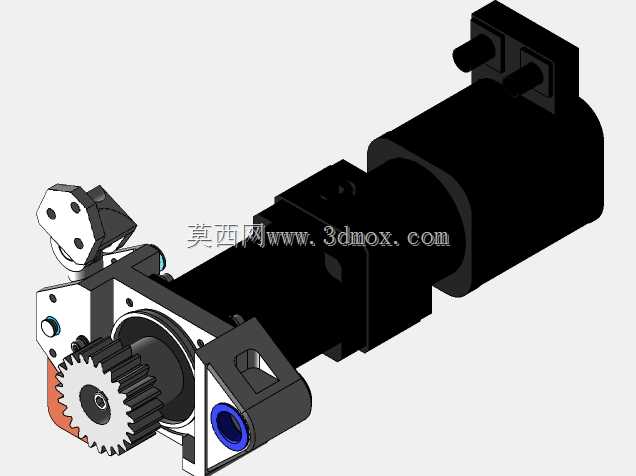

　　这套集成化传感执行组件，最初是为自动化产线的工位到位检测、工件姿态识别场景开发的，区别于常规独立安装的光电、接近类传感器，它把检测单元、动力输出、传动执行结构做了一体化整合，不用在现场分别做传感器支架、驱动单元的适配安装，能直接对接工位的执行端接口，减少现场装配的调试工作量。从结构设计逻辑来看，组件后端的圆柱腔体是核心检测与信号处理单元的容纳空间，腔体侧面预留的两个快插接口，分别对应电源供给与信号输出，接口做了防呆定位设计，现场接线时不会出现插反的问题，接口的密封结构能适配车间多粉尘、少量切削液飞溅的工况，不用额外做防护外壳。前端的传动部分采用直齿圆柱齿轮做动力传递，齿轮的模数选的是常规设备通用的0.8模，齿面做了发黑处理，

　　既能降低车间环境下的锈蚀概率，也能减少长期啮合运行的磨损，齿轮中心的轴孔做了D型切边设计，和输出轴配合时不需要额外打定位销，就能传递额定扭矩，不会出现长期正反转切换后的轴孔打滑问题。齿轮侧方的橙色限位挡块，是用来限制执行端的摆动角度，避免超程运行损坏内部的检测元件，挡块的安装位置做了长槽调节结构，现场可以根据实际工位的行程需求，在0到45度的摆动范围内调整限位位置，不用重新加工替换零件。组件侧面的蓝色快插气嘴，是给前端的执行压头提供辅助压紧动力，当传感器检测到工件到位后，气路通气带动压头下压，完成工件的辅助定位，压头的接触面做了圆弧过渡，不会在工件表面留下压痕，适合电子元器件、小型精密五金件的工位检测定位场景。安装边界方面，

　　组件整体的轴向总长控制在180mm以内，最大径向直径不超过60mm，后端的两个安装凸块做了标准的M4螺纹孔，孔距是40mm的通用安装尺寸，能直接固定在现有自动化设备的型材安装面上，不需要额外做转接板。前端执行端的中心高度和安装基准面的距离是32mm，和市面上多数流水线工位的工装高度匹配，不用调整现有工装的高度就能直接替换使用。设计时特意把信号处理电路板做了减震安装，在电路板和壳体之间垫了硅胶减震垫，避免前端齿轮传动、气路动作产生的振动影响检测精度，实测在设备正常运行的振动工况下，检测信号的误触发率能控制在0.1%以内，满足连续化生产的稳定性要求。齿轮和输出轴之间采用了含油轴承做支撑，不需要定期加注润滑脂，

　　日常维护只需要清理齿轮表面积攒的粉尘即可，维护成本比采用滚珠轴承的结构低很多，适合大批量部署在产线的多个检测工位上。组件的壳体采用铝合金一体加工成型，重量控制在300g以内，不会给设备的移动工位带来额外的负载负担，壳体表面做了阳极氧化处理，耐刮擦性能比普通喷漆壳体好，长期在车间环境使用也不会出现表面涂层脱落的问题。
