L80全球导航卫星系统GPS定位模块结构

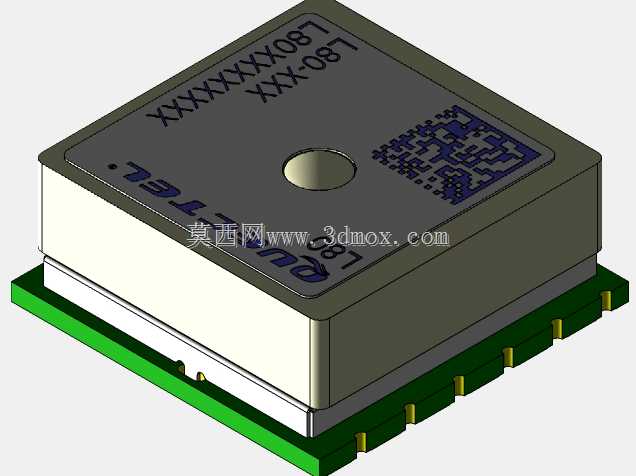

　　在车载定位终端、户外手持导航设备、资产追踪器、无人机飞控系统这类需要实时位置信息的硬件产品开发中，定位模块的结构适配性往往是结构工程师选型阶段最先考量的要点，不同于纯功能层面的参数核对，模块的外形尺寸、引脚排布、安装间隙直接决定了主板的布局空间与整机防护设计的冗余度。这款L80定位模块采用表贴式封装设计，主体为方形层叠结构，从上到下依次为屏蔽上盖、核心功能腔体、陶瓷基板与底部焊盘引脚，整体结构紧凑，屏蔽盖采用冲压金属材质，表面预留的圆形开孔为内置天线的信号馈点预留位置，既保证了金属屏蔽层对内部射频电路的抗干扰作用，又不会遮挡卫星信号的接收路径，这种设计在紧凑型GNSS模块中十分常见，能够在有限的体积内平衡电磁屏蔽性能与信号接收效率。

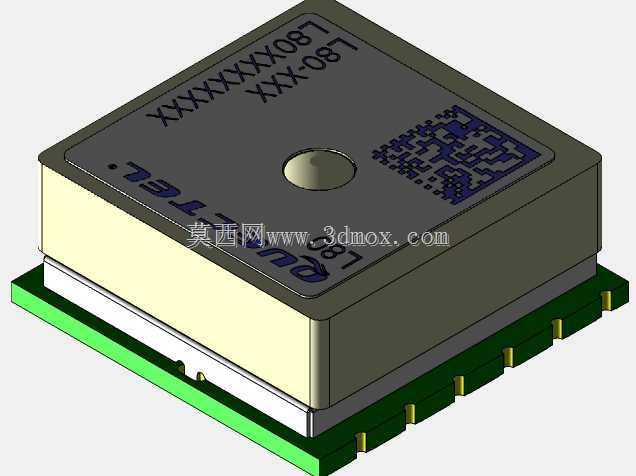

　　从安装边界来看，模块底部采用半孔焊盘设计，沿基板两侧排布的镀金焊盘分别对应电源、串口、复位、脉冲输出等功能引脚，焊盘间距符合常规表贴工艺的加工要求，结构设计时在模块本体周边预留0.8mm以上的工艺间隙即可满足SMT贴片的生产公差需求，不需要额外设计固定孔位，依靠焊盘的焊接强度即可满足常规消费级、工业级设备的抗振动要求，大幅降低了主板的布局难度。模块侧面的层叠结构清晰区分了不同功能层，中间米黄色部分为核心电路的灌封填充层，能够在屏蔽盖内部对射频芯片、基带电路起到固定与防潮作用，底部绿色PCB基板延伸出的焊盘边缘做了圆角处理，避免贴片过程中出现锡珠连桥的工艺问题。在实际产品适配场景中，这类模块通常布置在主板的边缘区域，

　　上方对应的外壳位置需要避开金属遮挡，若整机外壳为金属材质，需要在模块对应位置预留非金属信号窗口，窗口尺寸需要比模块本体单边大3mm以上，保证卫星信号的入射角度不会被金属壳体过度衰减。很多初次接触定位模块选型的结构工程师容易忽略屏蔽盖的高度公差，这款模块的总高度控制在毫米级，设计外壳内部筋位时需要在模块上方预留至少0.3mm的安全间隙，避免组装过程中外壳筋位压迫屏蔽盖导致内部电路变形，进而引发射频性能下降或者电路短路的问题。从功能结构的设计逻辑来看，模块将高灵敏度的卫星接收电路、低噪声放大电路、基带解算电路全部集成在屏蔽腔体内部，对外只保留必要的通信与控制引脚，这种高集成度的设计不仅减少了外部电路的结构占用空间，

　　也降低了整机EMC设计的难度，结构工程师不需要额外为定位电路设计独立的屏蔽结构，只需要按照模块的推荐布局规则做好周边的地铜铺放即可。在资产追踪类低功耗设备的设计中，这类模块的小尺寸优势尤为明显，能够将整机的主板尺寸压缩到名片大小甚至更小，配合内置电池可以实现数年的免维护工作周期，此时模块的焊接可靠性就成为结构验证阶段的重点，需要按照表贴器件的可靠性测试标准完成高低温循环、振动冲击测试，验证焊盘的焊接强度是否满足长期使用的要求。不同于插件式的定位模块，表贴封装的L80模块在生产过程中可以和其他表贴元器件一起完成回流焊，不需要额外的手工焊接工序，能够大幅提升批量生产的组装效率，这也是当前紧凑型定位模块普遍采用表贴封装的核心原因之一。在手持导航设备的设计中，模块的安装位置需要远离主板上的开关电源、高速数字电路等强干扰源，结构上可以通过在模块与干扰源之间布置接地的金属屏蔽筋来进一步提升抗干扰性能，此时模块本身的金属屏蔽盖可以和屏蔽筋形成连续的屏蔽腔体，进一步降低内部电路的干扰水平。
