EBYTE LoRa无线通信射频模块结构设计

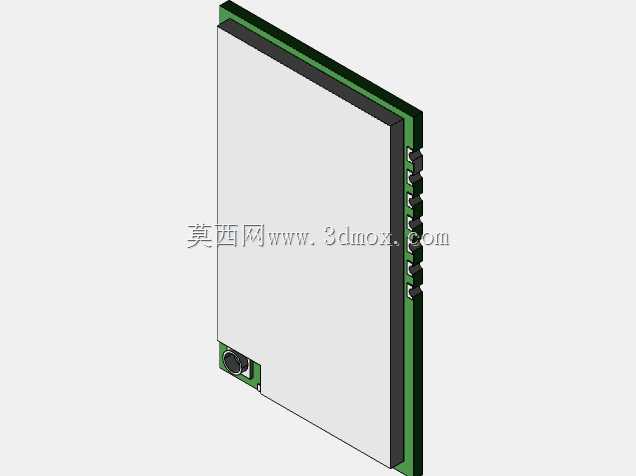

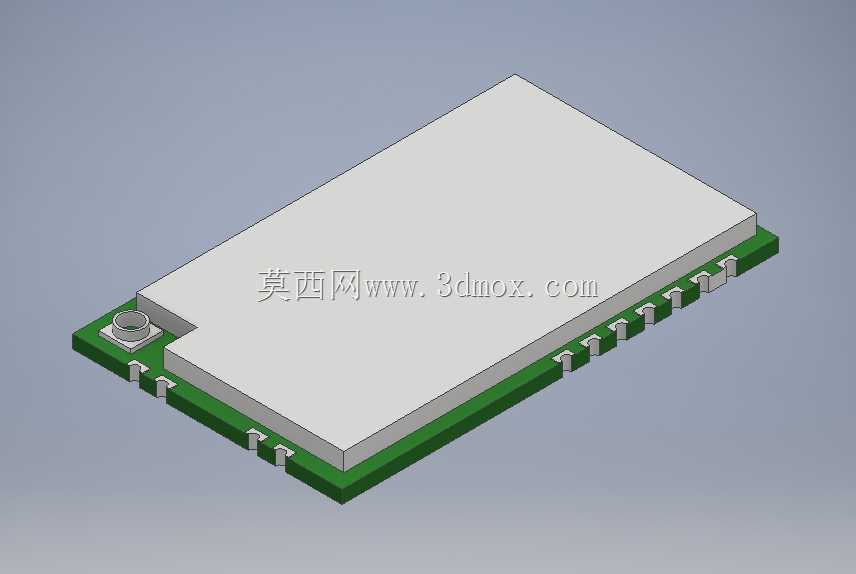

　　在工业无线传感网络搭建、智慧农业墒情采集、城市智能电表远程抄表、厂区设备状态无线回传这类场景里，远距离低功耗的无线通信模组是整个感知层数据传输的核心载体，这款LoRa射频模块的三维结构设计，完全围绕实际贴片生产、终端设备集成的工程需求展开，没有多余的装饰性结构，所有外形特征都服务于生产装配与功能实现。从结构布局来看，模块采用标准表贴封装形式，整体为规整的薄型长方体，主体屏蔽罩覆盖核心射频电路区域，边缘的绿色PCB基材向外延伸出等间距排布的半孔焊盘，这类焊盘设计适配SMT回流焊工艺，焊接时焊锡能通过半孔形成可靠的电气连接与机械固定，相比直插式封装能大幅缩减终端设备的PCB占用面积，适配紧凑型采集终端的设计需求。

　　模块单侧预留的IPEX天线座位置经过结构避让设计，既不会和屏蔽罩形成结构干涉，也能保证外接天线馈线的插拔操作空间，在终端设备内部布局时，天线座位置远离高频干扰源的布局要求，也在模组本身的结构设计上做了前置考虑，将射频输入端口布置在模组边角位置，方便终端设计者规划天线走线路径，减少馈线长度带来的信号损耗。设计过程中，首先确定的是安装边界尺寸，这类贴片模组的焊盘间距、整体长宽公差严格控制在SMT生产允许的误差范围内，PCB边缘到焊盘中心的距离、屏蔽罩高度都做了统一的尺寸规范，能兼容通用的贴片吸嘴取料尺寸，自动化贴片机生产时不需要定制特殊吸嘴，直接适配常规8mm编带包装的进料规格，能直接接入现有电子贴片生产线，不需要额外调整生产工艺参数。

　　屏蔽罩的结构设计采用扣合式固定方式，罩体边缘的卡扣和PCB上的预留焊盘精准对位，过回流焊时卡扣能和焊盘牢固焊接，既实现电磁屏蔽功能，避免核心射频电路受到外界电磁干扰，也能在生产维修时通过加热拆除屏蔽罩，方便对内部电路进行检修更换，不会因为一次性封装造成整个模组报废。从实际集成的角度考虑，模组的整体厚度控制在极低的水平，能适配各类薄型采集终端的内部空间要求，不管是嵌入到智能水表的塑料壳体内，还是安装在工业传感器的金属外壳内部，都不会因为模组厚度问题造成壳体装配干涉。焊盘的排布顺序按照通用通信模组的引脚定义做了规整排列，电源、地、通信IO、配置引脚依次排布，终端设备设计者在绘制PCB封装时，能快速完成引脚对应，减少布线时的交叉走线，

　　降低PCB设计的难度。在结构细节处理上，PCB边角做了微小的倒角处理，避免贴片生产过程中边角的玻纤基材出现崩边问题，屏蔽罩的顶面做了平整化处理，方便贴片机吸嘴吸附取料，不会因为表面凹凸造成吸料偏移、掉料的生产问题。天线座周围的PCB区域做了净空处理，没有布置其他金属过孔或者焊盘，减少金属结构对射频信号的遮挡影响，保证无线信号的发射接收效率。这类无线通信模组的结构设计，核心是平衡生产工艺性、电磁兼容性、终端集成便利性三者的关系，不需要复杂的曲面造型，所有尺寸公差、结构特征都围绕量产和实际使用场景设计，三维建模过程中需要严格核对每一个焊盘的位置尺寸、屏蔽罩的装配间隙、天线座的高度差，确保模型导出的工程图能直接用于封装库绘制、生产治具制作，不会因为尺寸偏差导致贴片时出现虚焊、干涉、装配不到位的问题。在实际选型使用时，结构设计者可以直接调用这个三维模型完成终端设备的内部布局，提前模拟模组和周边元器件的间距，检查壳体和模组的安全距离，预留出天线馈线的弯折空间，避免在结构打样阶段才发现空间干涉问题，缩短整个终端产品的研发周期。
