带镂空轮架的线缆卷筒传感装置结构

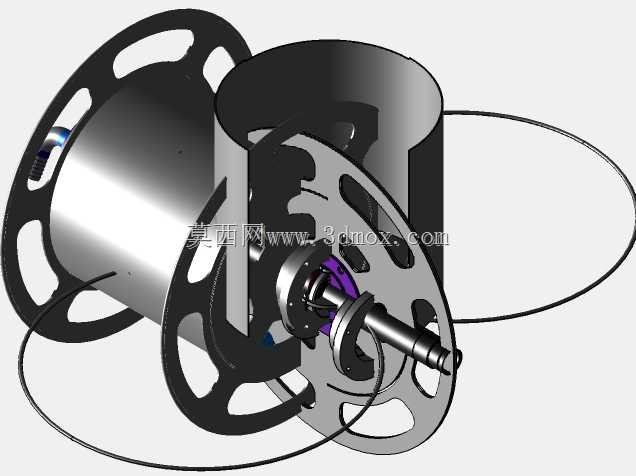

　　在工业现场的移动作业设备布线场景里，这类带集成传感模块的线缆卷筒是解决移动工位供电、信号传输线缆收放的核心部件，常见于龙门起重机、电动平车、自动化巡检机器人、矿山移动采掘设备的走线系统中，能避免线缆拖地磨损、拉扯断裂，同时实时反馈线缆收放长度、张力状态，给设备控制系统提供位置同步的信号依据。从结构设计来看，两侧的镂空轮架采用辐条式开孔结构，并非单纯为了减重，在实际工程应用里，这种开孔首先能减少卷筒转动时的风阻，在户外高空作业的起重设备上，强风环境下能降低轮架承受的风载荷，避免长期交变风载导致的结构疲劳；其次镂空结构方便运维人员直接观察内部线缆的缠绕状态，不用拆解端盖就能判断是否存在乱线、线缆外皮磨损的情况，日常巡检效率能提升不少。

　　中间的卷筒筒体采用薄壁圆筒结构，内径尺寸匹配常用的10-16mm外径多芯控制线缆、动力线缆的弯曲半径要求，避免线缆缠绕时弯曲半径过小导致线芯折断、屏蔽层破损，筒体表面做了光滑圆角处理，没有尖锐棱角，防止收放线过程中割伤线缆外护套。核心的传感集成部分布置在一侧轮架与转轴的连接位置，采用同轴安装的方式，和卷筒转轴同步转动，内部集成的角度传感单元能实时采集转轴的转动圈数、转动方向，通过换算就能得到线缆的放出长度，配合设备的走行机构编码器数据做比对，就能实现线缆收放速度和设备移动速度的同步，避免出现线缆拉扯过紧或者放线过多拖地的情况。转轴部分采用阶梯轴设计，不同轴段分别承担轴承安装、轮架定位、传感模块连接的功能，

　　轴肩位置做了退刀槽和圆角过渡，减少应力集中，轴承位的公差配合选用k6级过渡配合，保证内圈和转轴同步转动，不会出现跑内圈的磨损问题，轮架和转轴的连接采用平键传递扭矩，键槽的位置对称布置，保证转动时的动平衡，避免高速收放线时出现振动。安装边界方面，两侧轮架的外端面预留了标准的安装脚位，孔位间距匹配行业内通用的卷筒安装支架尺寸，不需要额外做转接板就能直接替换同规格的普通无传感卷筒，整体的轴向宽度控制在常规安装支架的跨距范围内，径向最大尺寸不超出行走设备的侧边安装空间，不会和设备的走行轮、主体结构产生运动干涉。设计过程中还考虑了线缆的张力控制，轮架内侧预留了弹簧阻尼结构的安装位，可根据实际使用的线缆粗细、材质调整阻尼力矩，

　　避免放线时卷筒惯性转动导致线缆松脱乱绕，传感模块的出线位置采用防水航空插头连接，防护等级能满足户外露天作业的防雨、防尘要求，在矿山、港口这类高粉尘、高湿度的场景下也能稳定工作。和普通无传感的线缆卷筒相比，这种集成传感的结构不需要额外在外部加装行程开关、编码器支架，整体集成度更高，安装时的布线工作量更少，传感单元的同轴安装方式也避免了外部额外安装传感器带来的传动间隙，长度检测的精度更高，能满足自动化设备对线缆收放同步控制的精度要求。在实际选型适配时，可根据需要承载的线缆长度调整筒体的轴向长度，轮架的镂空开孔大小也可根据应用场景的防护要求做调整，比如在高粉尘的木屑加工车间，可适当减小开孔尺寸，减少粉尘进入筒体内部的概率，同时不影响日常的观察需求。
