三轴自卸运输货车举升作业结构

　　该结构对应工程场景中常用的三轴自卸运输车辆，核心服务于散装物料的短驳与装卸作业，常见于矿山开采现场、基建工地、渣土清运路线、建材堆场等作业环境，可承担砂石、土方、建筑垃圾、矿石等散状物料的运输任务，依靠自带的液压举升系统完成货厢倾斜卸料，无需额外配备装载辅助设备即可完成全流程物料转运，大幅降低散料运输的人力与设备配套成本。从实际作业逻辑出发，该结构的设计首先匹配重载运输的载荷需求，三轴底盘布局兼顾了承载能力与场地通过性，前后轴荷分配经过反复校核，在满载状态下可保证行驶稳定性，同时转弯半径适配多数工地临时道路的通行条件，不会因轴距过长导致狭窄场地转向受限。货厢部分采用U型截面设计，相比传统矩形截面减少了物料粘附残留，

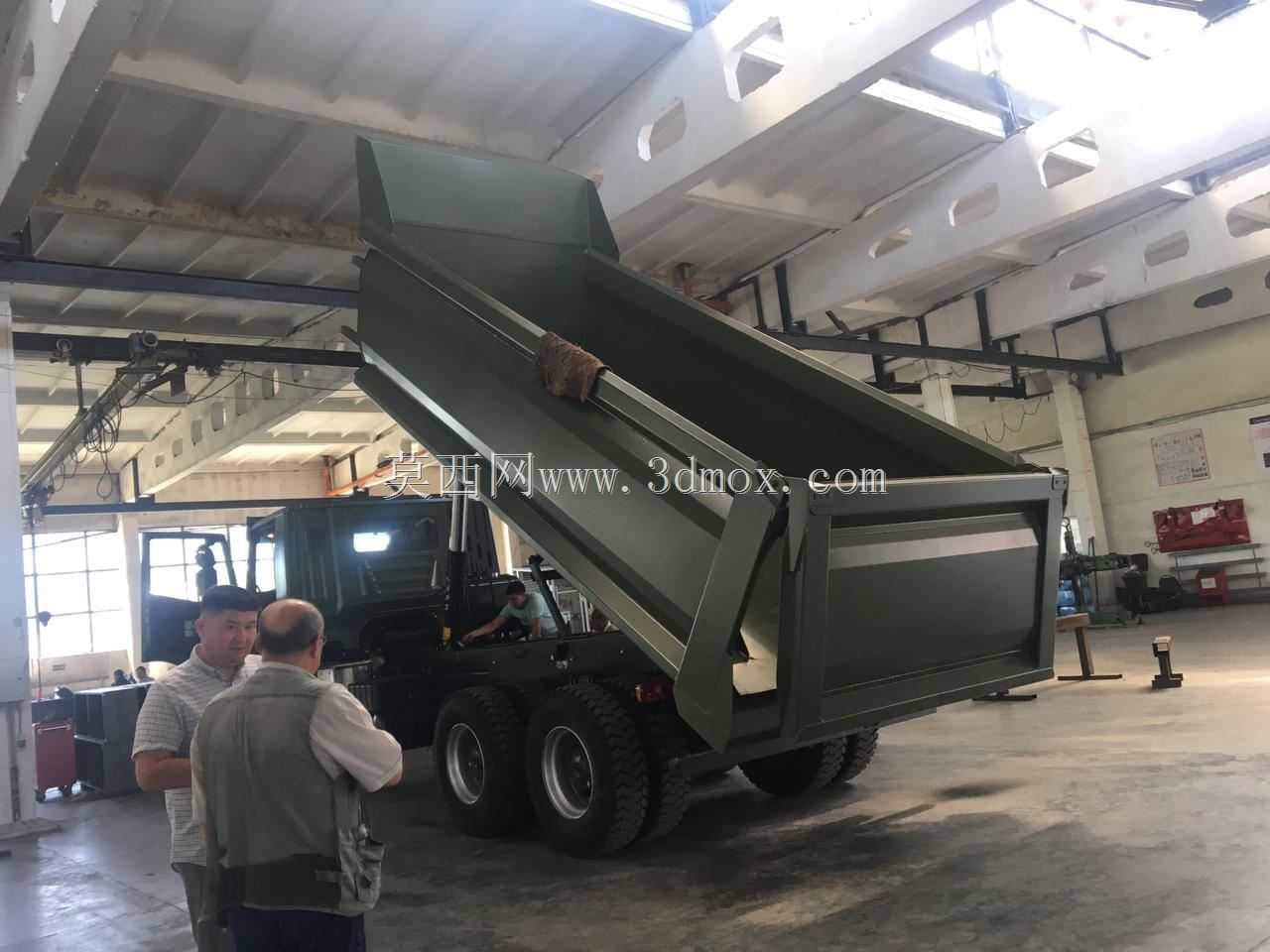

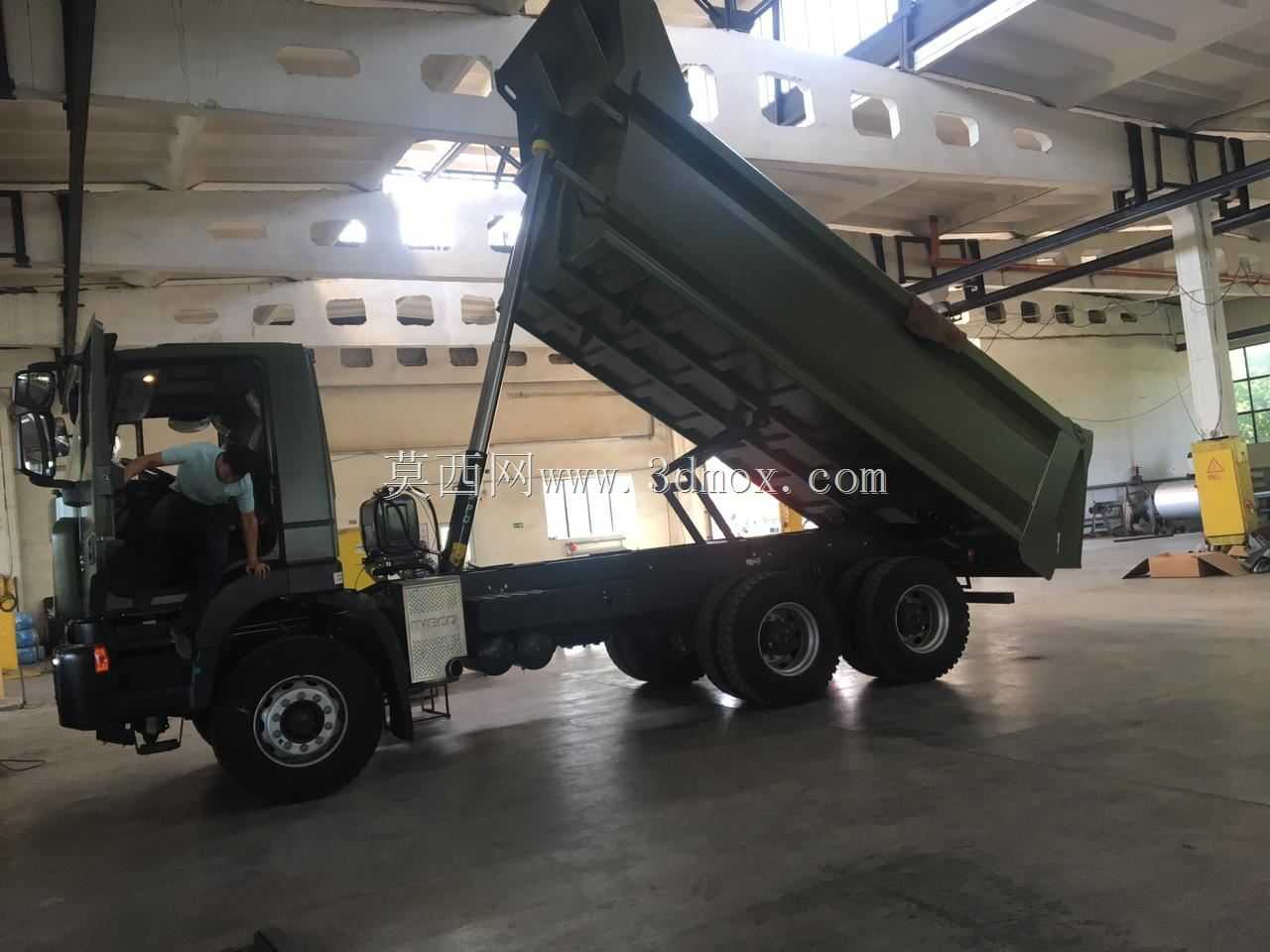

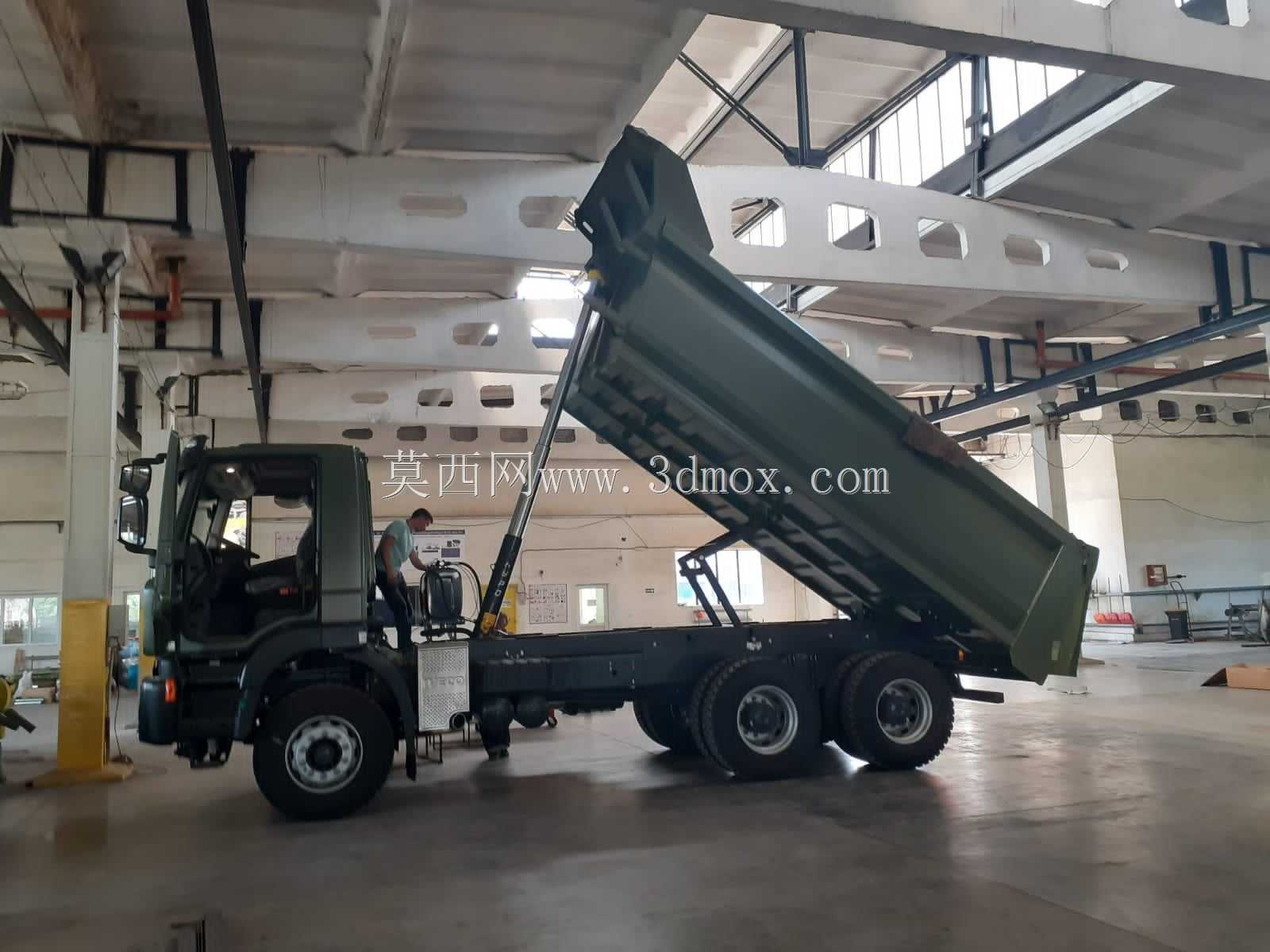

　　卸料时物料滑落更顺畅，同时厢板的加强筋布局沿载荷传递路径布置，在举升卸料过程中可避免厢板局部变形，长期承受块状物料冲击也不会出现焊缝开裂问题。举升机构采用前置单缸直推布局，相比多级缸或者连杆放大式结构，直推结构的举升力传递更直接，维护点更少，举升过程中货厢的翻转支点位于后尾梁处，举升角度可达到45度以上，保证含水率偏高的粘性土方也能完全卸净，不会出现物料堆积在货厢前部的情况。设计过程中需要重点校核举升过程中的整车稳定性，当货厢举升至最大角度时，整车的重心投影需始终落在后桥支撑的稳定区域内，避免卸料时发生侧翻风险，同时液压管路的布置避开了货厢翻转的运动干涉区域，高压油管的固定点预留了足够的振动余量，

　　应对工地非铺装路面行驶产生的持续振动。底盘部分的安装边界需要匹配通用重卡底盘的安装孔位，副梁与底盘主梁的连接采用U型螺栓配合止推板的结构，可分散重载行驶时的冲击载荷，避免连接位置出现应力集中。货厢与副梁之间的翻转铰接点采用自润滑轴承结构，无需频繁注油维护即可适应多粉尘的作业环境，减少日常维保工作量。尾部的锁紧机构采用机械联动式设计，当货厢举升时自动开启尾门，货厢回落时自动锁紧，不需要人工额外操作，避免卸料时人员靠近车辆产生安全隐患。在建模过程中，所有运动部件的间隙都按照实际工程公差预留，举升缸的伸缩行程与货厢翻转角度的运动关系经过运动仿真验证，不存在死点或者干涉问题，货厢的板材厚度、加强筋规格都参考实际在用车型的参数设定，

　　可直接用于同类型车辆的结构改型参考，也可用于作业场景模拟、虚拟培训课件的搭建素材。针对不同作业场景的适配性，该结构预留了货厢边板加装防护、篷布安装机构的接口位置，可根据城市渣土运输、矿山重载运输的不同需求调整局部结构，不需要对主体承载结构做大幅改动。液压系统的安装位置预留了足够的散热空间，避免长时间连续举升作业时液压油温度过高导致密封件老化失效，油箱的容积匹配举升缸的最大排量，保证单次举升过程中不需要补充油液即可完成全行程动作。
